So bride
SDFL

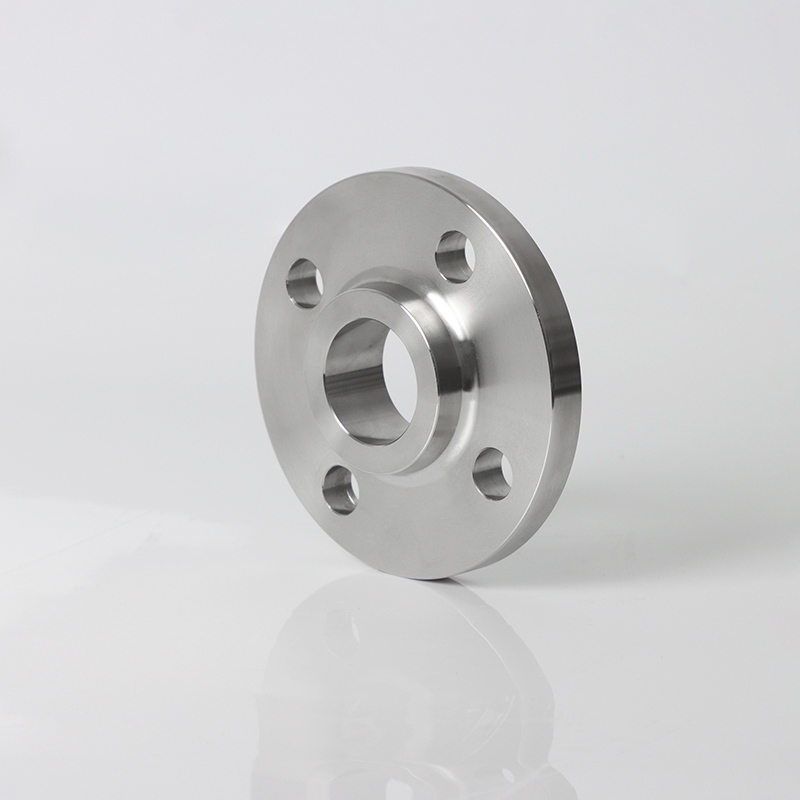

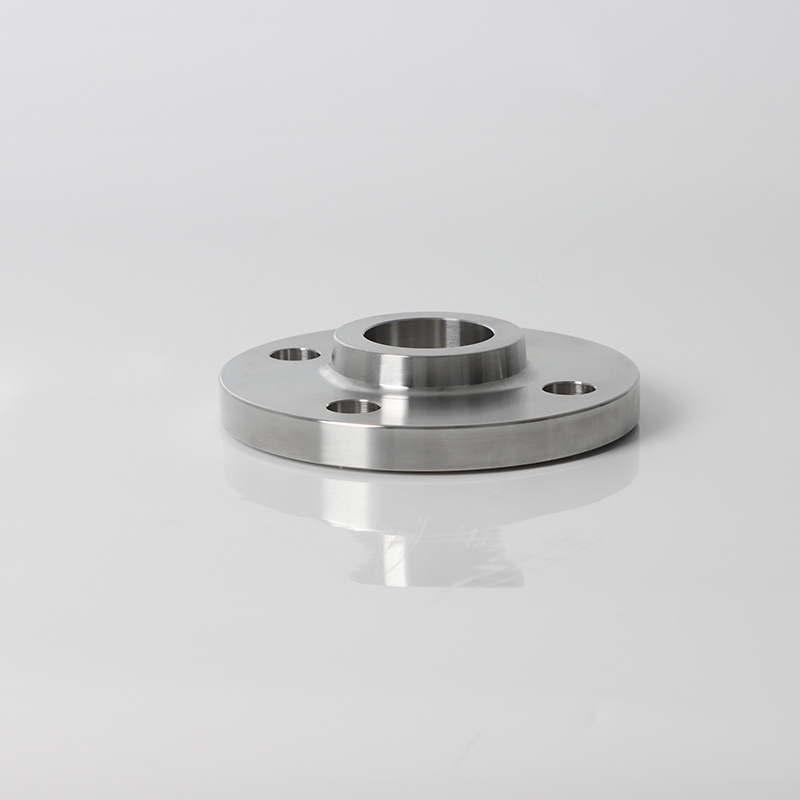

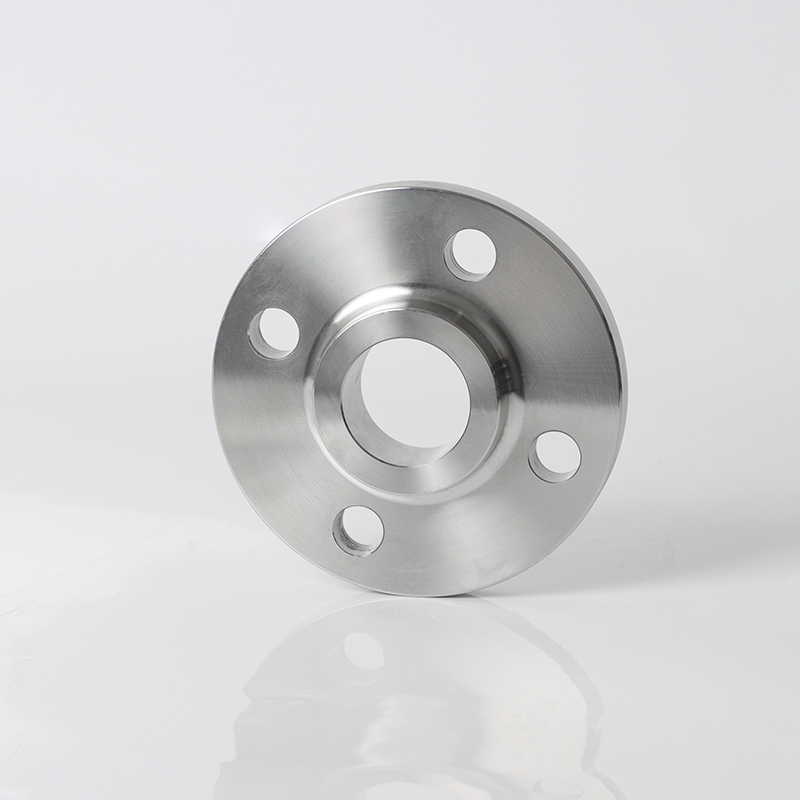

Conçu comme une pierre angulaire de systèmes de pipelines à haute intégrité , cette bride de soudage en acier en acier en carbone EN 1092-1 DN20 fusionne des performances structurelles robustes avec une installation rationalisée. Sa conception à col de soudure (type 11 par EN 1092-1) crée une connexion continue entre la bride et le tuyau, éliminant les points faibles des lignes à haute pression. Fabriqué à partir de carbone en acier S235JR (1,0037) - un matériau réputé pour son équilibre de résistance et de l'abordabilité - il devient un choix idéal pour les environnements industriels où les risques de corrosion sont minimes, tels que la distribution de l'eau, le transport de vapeur et les systèmes mécaniques généraux.
Paramètre | Détails |
Standard | EN 1092-1 Type 11 (cou de soudure) |
Matériel | Carbone en acier S235JR (1,0037, 235 MPa Minimum Recdited) |
Cote de pression | PN10 (1,0 MPa, adapté aux systèmes de pression basse à moyenne) |

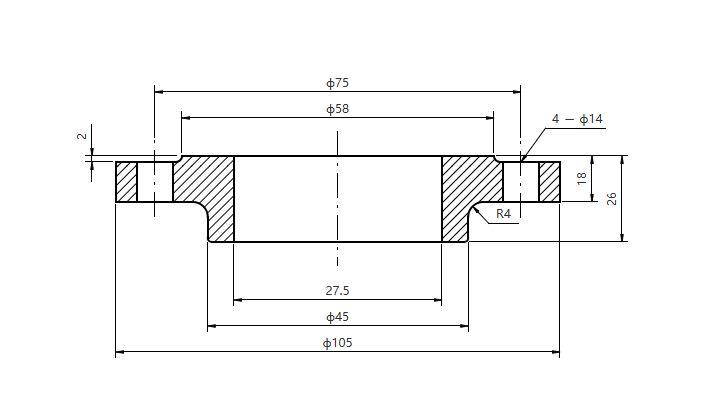

Dimensions | OD: 105 mm, cercle de boulon: 75 mm, épaisseur: 14 mm, longueur du cou: 30 mm |
Trous des boulons | 4x M12 (diamètre du cercle de tangage 75 mm, ± 0,5 mm de tolérance positionnelle) |
Type de joint | Face surélevée (RF, 1,6 mm de hauteur, RA 12,5 Finish) |
Plage de température | -20 ° C à 300 ° C (idéal pour les systèmes de vapeur et d'eau chaude saturés) |
Renforcement du col de soudure : la section du cou étendue distribue uniformément les contraintes à travers le joint de soudure, améliorant la capacité de charge de 30% par rapport aux brides à glissière. Cette conception minimise la concentration de contrainte - critique pour les pipelines avec des fluctuations de pression cyclique (par exemple, 0–1,0 MPa Cycles de fonctionnement).
Usinage de précision : adhérant aux normes EN 1092-1, la bride possède une tolérance de diamètre externe de 1,6 mm et un alignement de trou de boulon de ± 0,5 mm, une compression uniforme du joint et une réduction des risques de fuite de 40% dans les tests sur le terrain.
Acier du carbone rentable : le matériau S235JR offre une limite d'élasticité de 235 MPa à une fraction des coûts d'acier en alliage, ce qui le rend parfait pour des applications non corrosives telles que les conduites d'eau potables et les systèmes de vapeur à basse pression.
Compatibilité facile du soudage : conçu pour les soudures de filet de pénétration complète (par EN 1011-2), il forme des liaisons métallurgiques avec des tuyaux en acier au carbone, éliminant les crevasses où la corrosion pourrait déclencher.
Machines industrielles : relie les lignes d'air comprimées dans les usines d'assemblage automobile, les pressions pulsées résistent à des compresseurs alternatifs (0,8–1,0 MPa).
Systèmes HVAC : sert les lignes de drainage des condensats dans les systèmes de chauffage des bâtiments commerciaux, où S235JR résiste aux contraintes de dilatation thermique de -20 ° C (arrêts d'hiver) à 150 ° C (opération de pointe).
Construction générale : enterrée dans les réseaux de distribution de l'eau municipale, avec un placage en zinc facultatif (ISO 1461, 85 μm d'épaisseur minimale) pour résister à la corrosion de l'humidité du sol pendant plus de 10 ans.
Q: Cette bride peut-elle être utilisée dans des environnements corrosifs?
R: Pour une exposition modérée (par exemple, des zones industrielles humides), les revêtements galvanisés (HDG) à trempage à chaud (HDG) (ISO 1461, 85 μm d'épaisseur) fournissent 5 à 7 ans de protection. Pour des conditions sévères (par exemple, les régions côtières), passez à EN 1092-1 DN20 PN10 F304 Fricots à col de soudure en acier inoxydable.
Q: Quelle procédure de soudage est recommandée?
A: Utilisez GTAW (TIG) avec ER70S-6 remplissage du métal pour les passes racinaires, suivi de SMAW (bâton) avec des électrodes E4313 pour le remplissage et le capuchon, par annexe EN 1011-2 C.
Q: Quel matériau de joint convient aux applications de vapeur?
R: Les joints PTFE renforcés en graphite (EN 1514-2 Type CG) notés pour 300 ° C + et 1,5 MPa pression Assurent les joints étanches à la vapeur dans les lignes d'alimentation de la chaudière.
