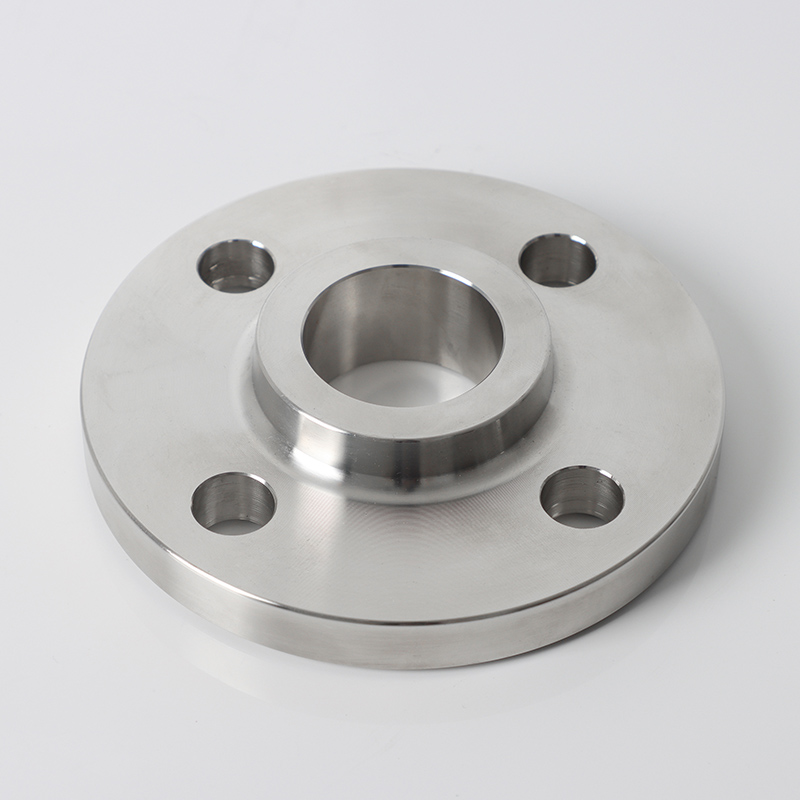

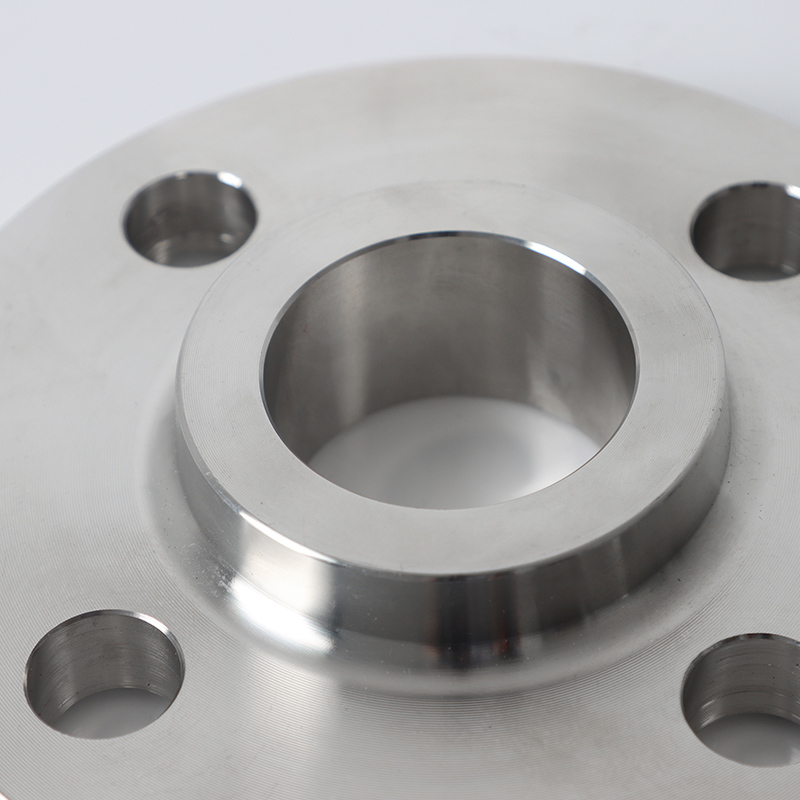

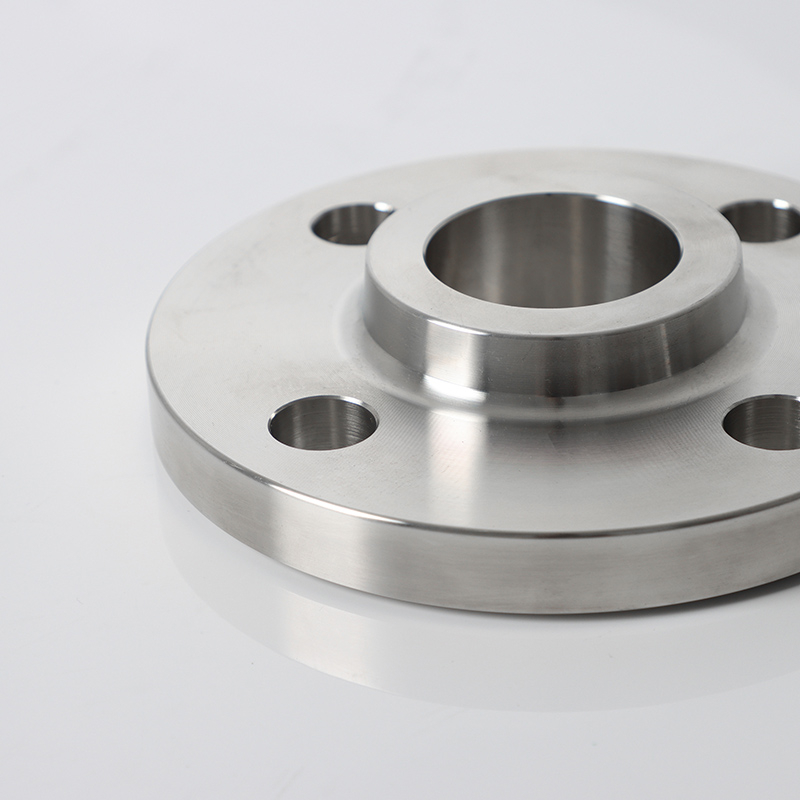

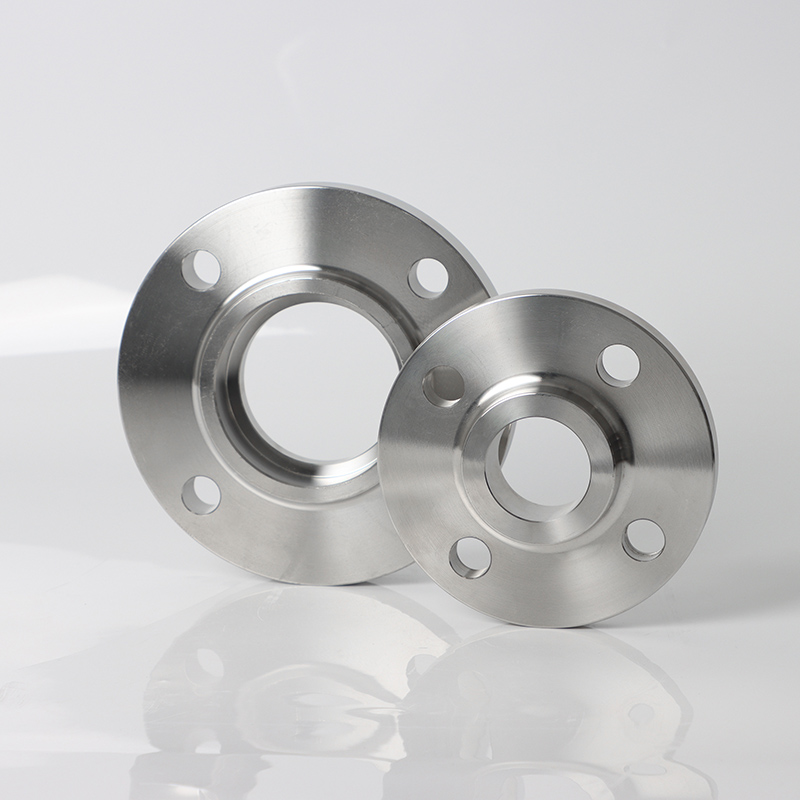

ANSI B61.5 900 lb bride en acier inoxydable avec cou, plaque de bride de soudage à enfiler, donc la bouche

Partager sur:

ANSI B61.5 900 lb bride en acier inoxydable avec cou, plaque de bride de soudage à enfiler, donc la bouche

Norme de production:ASME B16.5, ASME B16.47, EN 1092-1 Type 01, DIN 2573 ~ 2576, ISO 7005-1, JIS B2220, GOST 12820-80, API 6A, AS / NZS 4087.

MATÉRIEL: ACIER INOXDUBLE: ASTM A182, F304 / F304L, F316 / F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Alloy 904L), EN 10088-3, 1.4301 (304), 1,4404 (316L).

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
So bride
Marque de produit:
SDFL

Description du produit

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

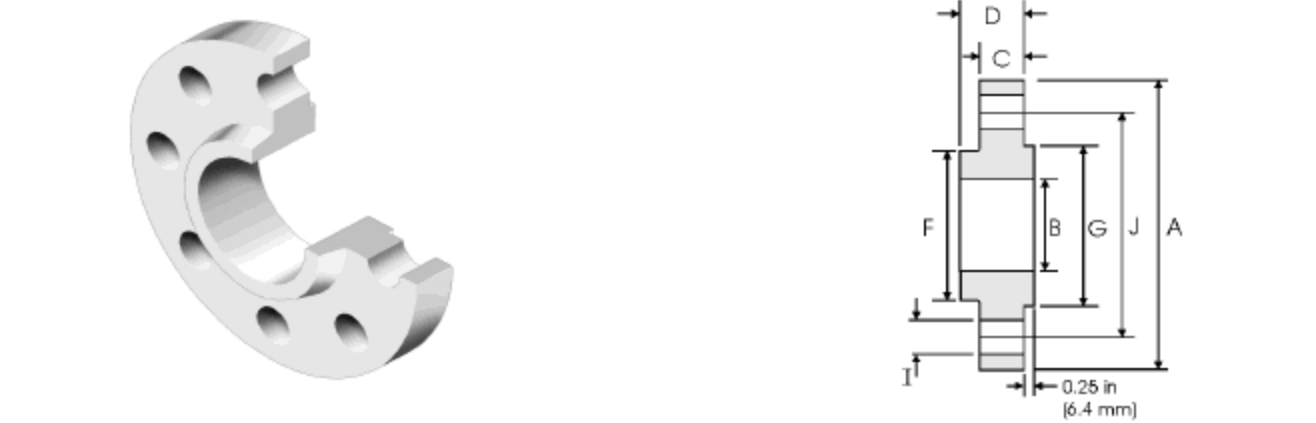

ANSI SO 900 lb

Taille nominale		Diamètre extérieur	Diamètre du cercle central	Diamètre du trou du boulon	Nombre de trous de boulons	Diamètre intérieur	Hauteur de la bride	Diamètre de la gêne de soudure	Bride Hauteur globale	Diamètre de la face de scellement	Diamètre de la face de scellement
DN	NPS	A	J	I		B	C	F	D		G
15	1/2	120.6	82.6	22.4	4	22.4	22.4	38.1	31.7	35.1	6.4
20	3/4	130	88.9	22.4	4	27.7	25.4	44.4	35	42.9	6.4
25	1	149.3	101.6	25.4	4	34.5	28.4	52.3	41.1	50.8	6.4
32	1-1 / 4	158.7	111.3	25.4	4	43.2	28.4	63.5	41.1	63.5	6.4
40	1-1 / 2	177.8	124	28.4	4	49.5	31.7	69.85	44.5	73.15	6.4
50	2	215.9	165.1	25.4	8	62	38.1	104.6	57.15	91.9	6.4
65	2-1 / 2	244.3	190.5	28.4	8	74.7	41.1	123.9	63.5	104.6	6.4
80	3	241.3	190.5	25.4	8	90.7	38.1	127	53.8	127	6.4
100	4	292.1	234.9	31.7	8	116.1	44.4	158.7	69.85	157.2	6.4
125	5	349.2	279.4	35	8	143.8	50.8	190.5	79.25	185.7	6.4
150	6	381	317.5	31.7	12	170.7	55.6	234.9	85.8	215.9	6.4
200	8	469.9	393.7	38.1	12	221.5	63.5	298.4	101.6	269.7	6.4
250	10	546.1	469.9	38.1	16	276.3	69.85	368.3	107.9	323.9	6.4
300	12	609.6	533.4	38.1	20	327.1	79.25	419.1	117.3	381	6.4
350	14	641.3	558.8	41.1	20	359.1	85.8	450.8	130	412.8	6.4
400	16	704.8	615.9	44.4	20	410.5	88.9	508	133.3	469.9	6.4
450	18	787.4	685.8	50.8	20	461.8	101.6	565.1	152.4	533.4	6.4
500	20	857.2	749.3	53.8	20	513.1	107.9	622.3	158.7	584.2	6.4
600	24	1041	901.7	66.6	20	616	139.7	749.3	203.2	692.2	6.4

Articles d'inspection de qualité

Inspection des dimensions: Vérification de taille complète (Focus sur la vérification de la rugosité de surface de la surface d'étanchéité RA ≤ 3,2 μm)
Vérification des matériaux: analyse spectrale (PMI) ou certificat de matériel (MTC)
Test non destructeur: tests de particules magnétiques (MT, brides en acier en carbone) / tests pénétrants (PT, brise en acier inoxydable)
Test hydrostatique: pression de test = 1,5 fois la pression de conception

Conception de variantes spéciales

1. Renforced SO SO FRANGED FAUTER: Ajoutez une
amélioration des performances
de l'anneau de renforcement arrière :

La résistance à la flexion est augmentée de 40%

Il peut être appliqué aux conditions de travail de classe 1500

2. Structure de la bride ainsi borde
: APPLICATION DE LA COURSE ANTI-CORROSION PTFE / Rubber
: Médias fortement corrosifs (tels que 98% d'acide sulfurique)
