So bride
SDFL

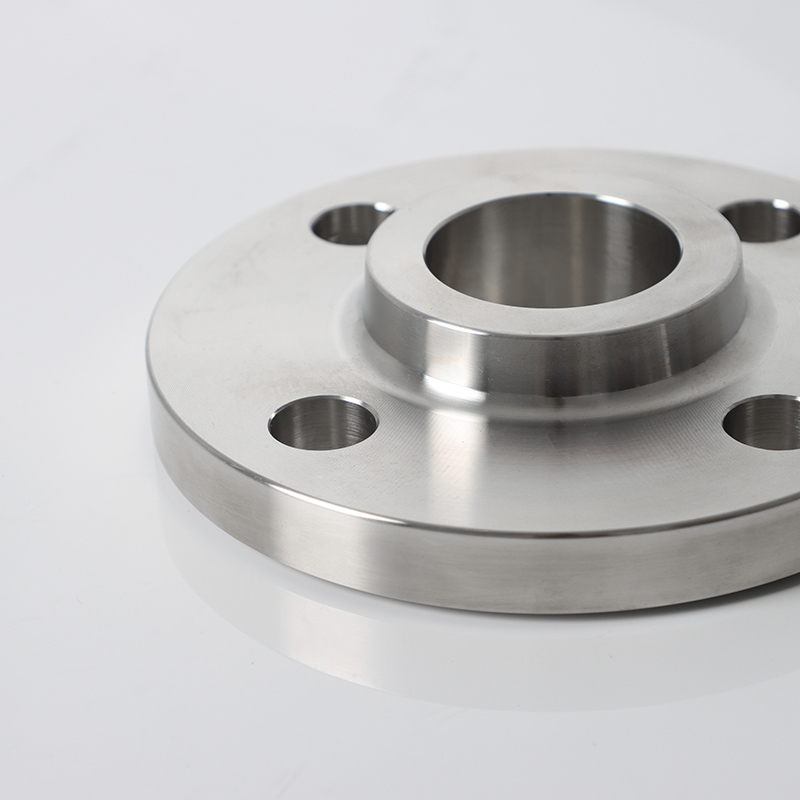

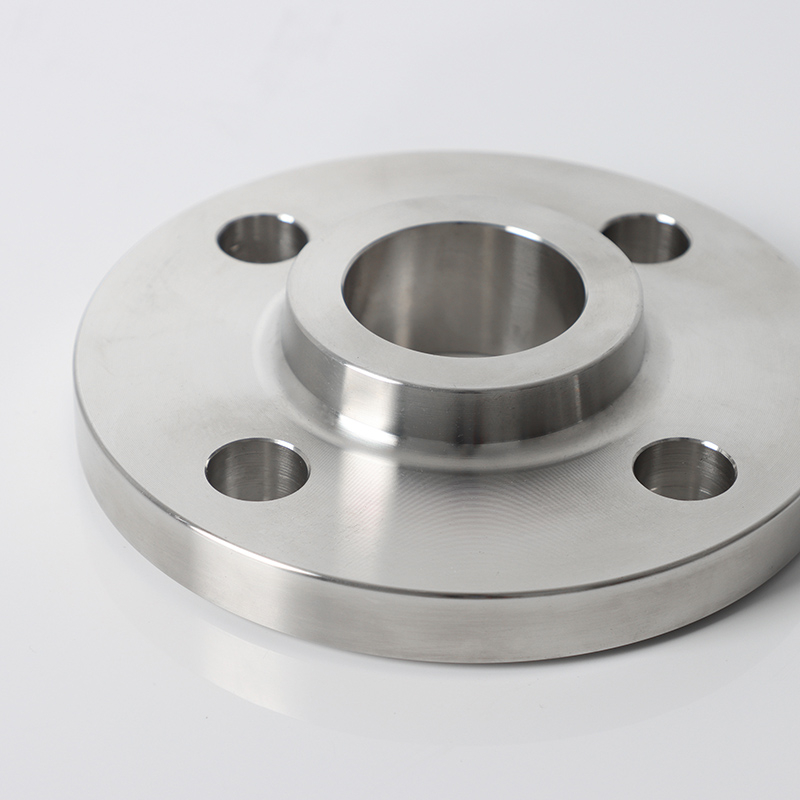

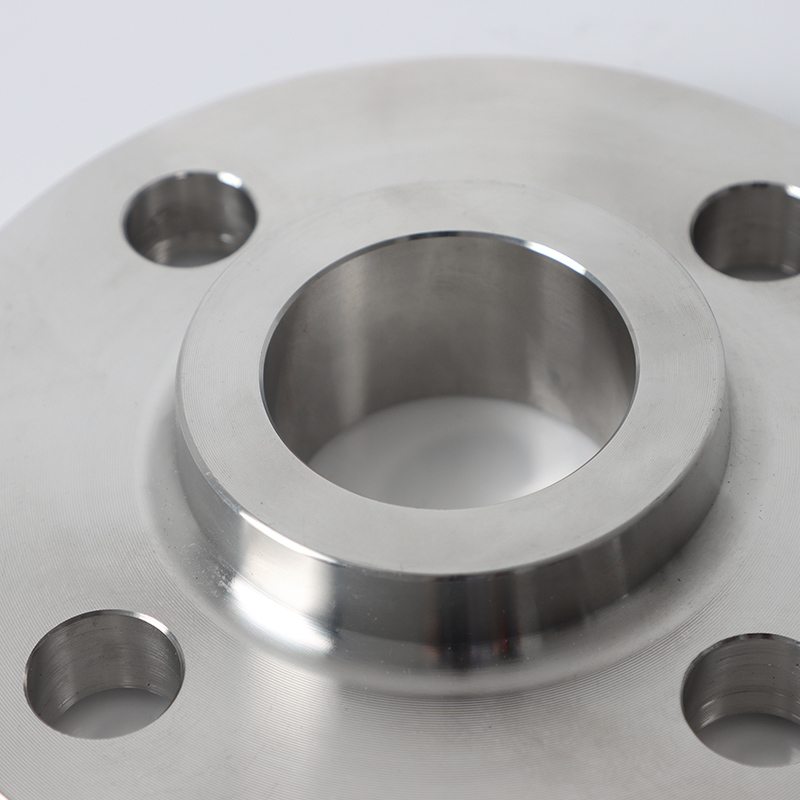

Issue pour une installation rapide et une résilience à la corrosion , cette bride à glissière en acier inoxydable EN 1092-1 DN15 PN10 excelle dans les systèmes à basse pression dans les secteurs alimentaires, boissons et pharmaceutiques. Sa conception à glissière (type 11) permet un alignement rapide avec des tuyaux métriques, tandis que F304 en acier inoxydable (1,4301) - un matériau avec 18% de chrome et 8% de nickel - des diverses à long terme dans des environnements légèrement corrosifs, répondant à des normes d'hygiène strictes.

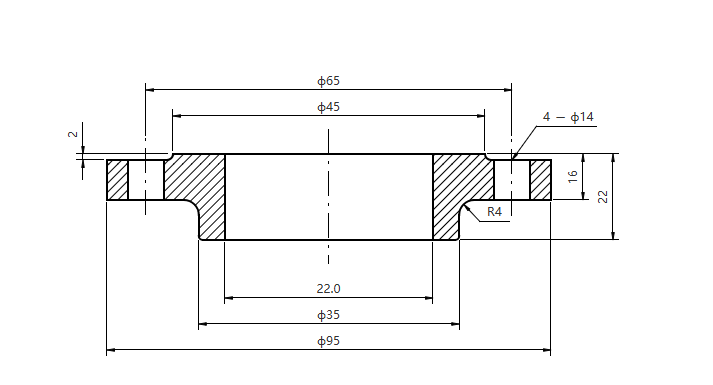

Paramètre | Détails |
Standard | EN 1092-1 TYPE 11 (SLIP-ON) |
Matériel | Acier inoxydable F304 (1,4301, 18CR-8NI, 515 MPa Minimum Tensile Rangement) |
Cote de pression | PN10 (1,0 MPa, idéal pour les systèmes hygiéniques à basse pression) |
Dimensions | OD: 95 mm, cercle de boulons: 65 mm, épaisseur: 12 mm, ID de tuyau: 22,8 mm (pour 21,3 mm de tuyau OD) |
Trous des boulons | 4x M10 (diamètre du cercle de tangage 65 mm, filetage M10X1.5) |
Type de joint | Face surélevée (RF, 1,6 mm de hauteur, RA ≤ 1,6 μm de finition) |
Plage de température | -20 ° C à 400 ° C (compatible avec le nettoyage CIP à 80–95 ° C) |
Alignement sans outil : La conception à glissière s'adapte aux tuyaux ISO 336 DN15 (OD 21,3 mm) avec un dégagement radial de 1,5 mm, réduisant le temps d'installation de 40% par rapport aux alternatives à col de soudure - critique pour les démarrages du système d'hygiène sensible au temps.
Résistance à la corrosion passive : la couche d'oxyde de chrome de F304 résiste aux environnements pH 4 à 8 , y compris les acides laitiers (acide lactique, pH 4,5) et les agents de nettoyage de la brasserie (soude caustique, pH 12), empêchant les piqûres pendant plus de 15 ans.
Finition de surface hygiénique : une surface polie RA ≤ 1,6 μm élimine les points de port bactériens, rencontrant la FDA 21 CFR 177.2600 et les normes UE 10/2011 pour le contact alimentaire.
Conformité à la CE : certifiée par EN 1092-1 et PED 2014/68 / UE (module B + D), assurant la sécurité dans l'équipement de pression pour les systèmes d'eau pharmaceutique.
Traitement des aliments : relie les lignes de pulvérisation CIP (nettoyage en place) dans les plantes laitières, résultant des cycles de nettoyage à l'acide nitrique de 85 ° C (concentration de 1 à 2%) sans corrosion.
Pharmaceutiques : s'intègre dans l'eau stérile pour les boucles d'injection (WFI), avec une électropolisation facultative .
Dosage chimique : gère des solutions alcalines légères (par exemple, 5% d'hydroxyde de sodium) dans les systèmes de réglage du pH des eaux usées, en évitant la lixiviation des métaux dans les flux de processus.
Q: Cette bride nécessite-t-elle un soudage?
R: Oui. Effectuer des soudures de filet à un seul côté (longueur de jambe de 3 mm) sur les bords intérieurs et extérieurs à l'aide de métal de remplissage ER308L, par EN 1011-3 pour le soudage d'hygiène en acier inoxydable.
Q: Peut-il être utilisé avec les tuyaux ASME?
R: Oui. Associez les réducteurs DN15 à NPS 1/2 ' (EN 1092-1 à ASME B16.5) avec des transitions OD de 21,3 mm à 21,3 mm pour les systèmes standard mixtes.
Q: Quel couple doit être appliqué aux boulons?
R: Torque M10 A2-70 Boulons en acier inoxydable à 35–40 n · m en utilisant une clé à couple calibrée, après une séquence de serrage croisé pour assurer une compression uniforme du joint.
