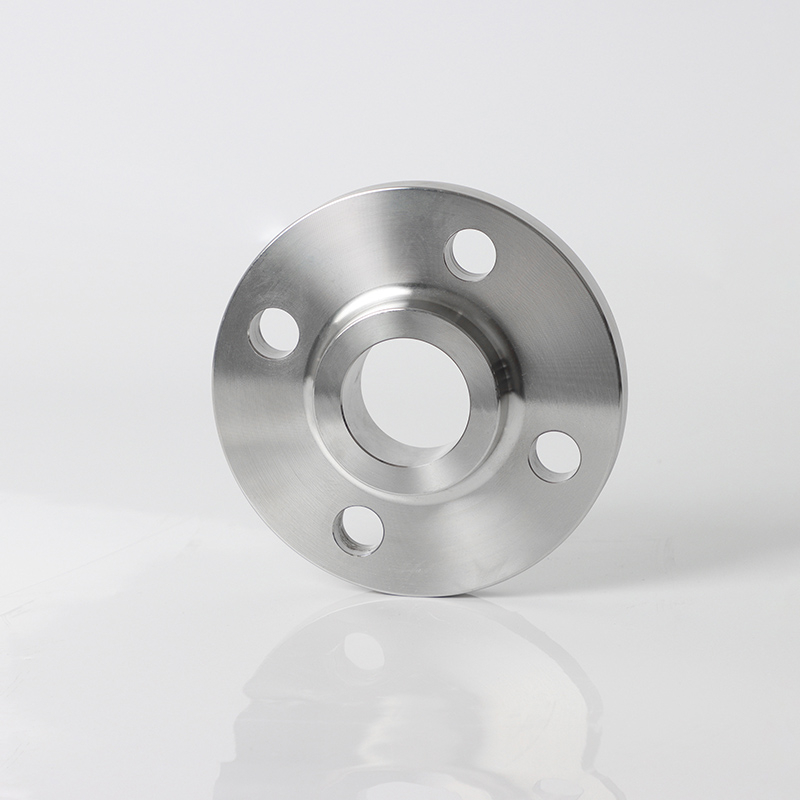

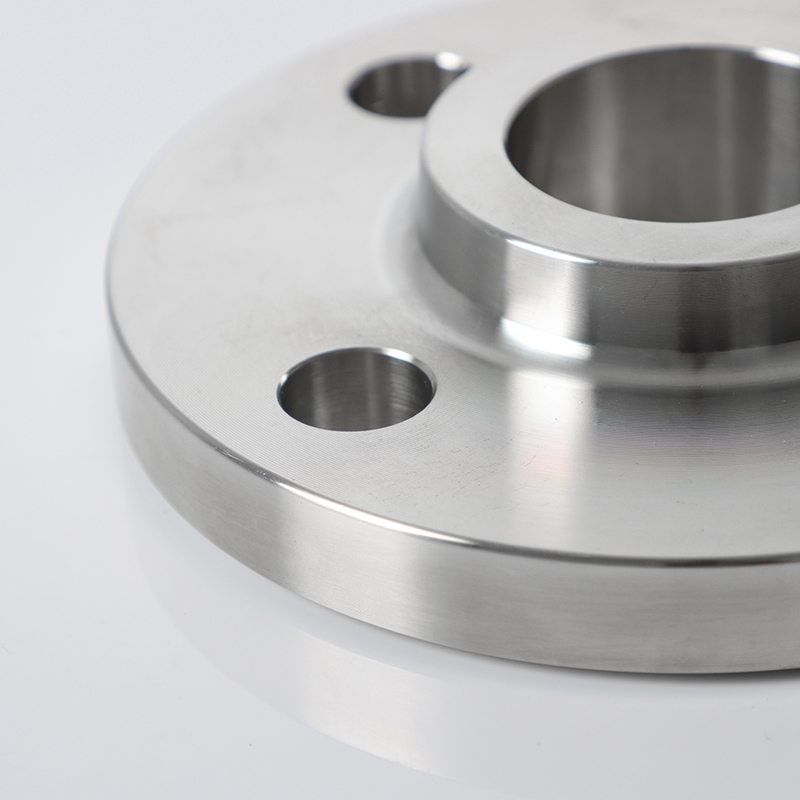

So bride
SDFL
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | B | C | F | D | G | 1.6 | |
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.7 | 25.4 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 1.6 |
| 32 | 1-1 / 4 | 133.3 | 98.6 | 19.1 | 4 | 43.2 | 19 | 63.5 | 26.9 | 63.5 | 1.6 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 20.6 | 69.85 | 30.2 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 22.3 | 84 | 33.2 | 91.9 | 1.6 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 25.4 | 100 | 38.1 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 90.7 | 28.4 | 117.3 | 42.9 | 127 | 1.6 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 22.4 | 8 | 103.4 | 30.2 | 133.3 | 44.4 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.4 | 8 | 116.1 | 31.7 | 146 | 47.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.4 | 8 | 143.8 | 35 | 177.8 | 50.8 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.4 | 12 | 170.7 | 36.5 | 206.2 | 52.3 | 215.9 | 1.6 |
| 200 | 8 | 381 | 330.2 | 25.4 | 12 | 221.5 | 41.1 | 260.3 | 61.9 | 269.7 | 1.6 |
| 250 | 10 | 444.5 | 387.3 | 28.4 | 16 | 276.3 | 47.7 | 320.5 | 66.55 | 323.9 | 1.6 |
| 300 | 12 | 520.7 | 450.8 | 31.7 | 16 | 327.1 | 50.8 | 374.6 | 73.15 | 381 | 1.6 |
| 350 | 14 | 584.2 | 514.4 | 31.7 | 20 | 359.1 | 53.8 | 425.4 | 76.2 | 412.8 | 1.6 |
| 400 | 16 | 647.7 | 571.5 | 35 | 20 | 410.5 | 57.15 | 482.6 | 82.5 | 469.9 | 1.6 |
| 450 | 18 | 711.2 | 628.7 | 35 | 24 | 461.8 | 60.45 | 533.4 | 88.9 | 533.4 | 1.6 |
| 500 | 20 | 774.7 | 685.8 | 35 | 24 | 513.1 | 63.5 | 587.2 | 95.2 | 584.2 | 1.6 |
| 600 | 24 | 914.4 | 812.8 | 41 | 24 | 616 | 69.85 | 701.5 | 106.4 | 692.2 | 1.6 |
Applications
1. Systèmes de pression de location / moyenne:
(1) les conduites d'eau de refroidissement, les systèmes de vapeur à basse pression (≤ classe 300).
(2) Les tuyaux de ventilation / de vidange, la tuyauterie des services publics dans les plantes.
(3) HVAC, systèmes d'eau de protection contre les incendies.
2. Projets sensibles aux coûts:
(1) Infrastructure non critique (par exemple, l'alimentation en eau de la construction).
(2) Entretien / remplacement limité budgétaire.
3. Assemblage / démontage fréquente:
(1) Équipement nécessitant une inspection régulière (par exemple, pompes, filtres).
(2) Piping temporaire pendant la construction.
4. Fluides nuls:
Eau, air, lubrifiants, produits chimiques doux.
Avantages de base à la brise à enfiler (SO)
Installation rapide: soudure double filet, pas de préparation complexe.
Budget-friendly: 30% + Économies de coûts contre WN Brides.
Utilisation large: parfait pour les systèmes de classe 150-900 / pression PN10-40.
Space-Smart: Compact pour les dispositions serrées.
