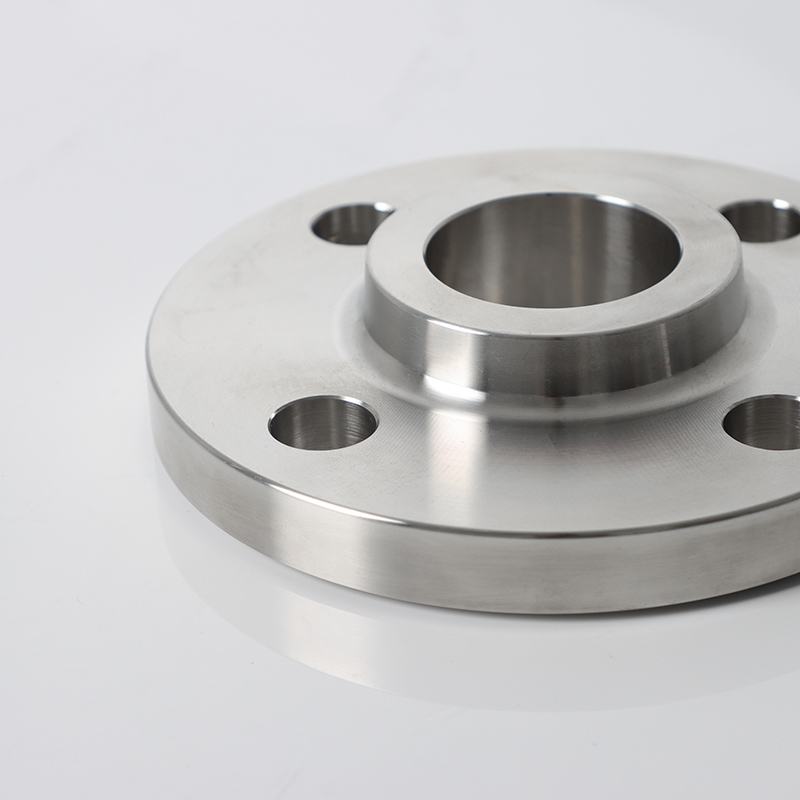

So bride
SDFL

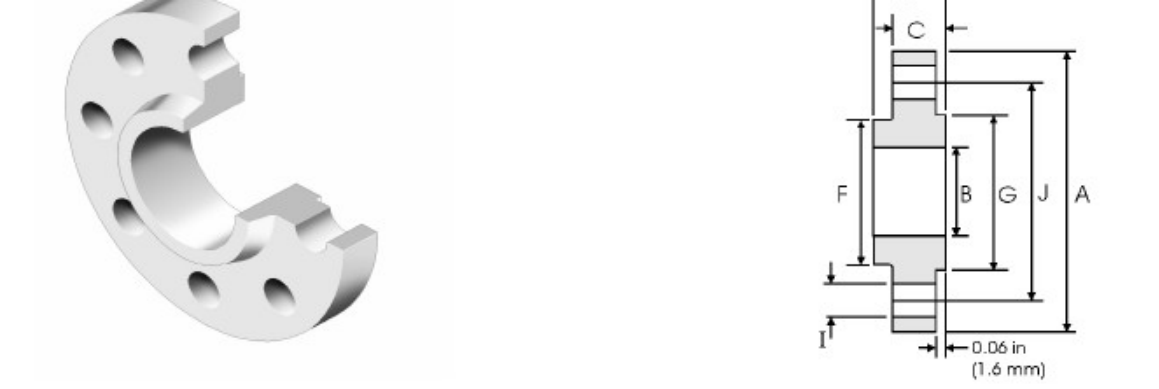

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.8 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84.1 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100.1 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.4 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 273.1 | 215.9 | 25.4 | 8 | 116.1 | 38.1 | 152.4 | 53.8 | 157.2 | 6.4 |
| 125 | 5 | 330.2 | 266.7 | 28.4 | 8 | 143.8 | 44.5 | 189 | 60.45 | 185.7 | 6.4 |
| 150 | 6 | 355.6 | 292.1 | 28.4 | 12 | 170.7 | 47.8 | 222.3 | 66.55 | 215.9 | 6.4 |
| 200 | 8 | 419.1 | 349.3 | 31.8 | 12 | 221.5 | 55.6 | 273.1 | 76.2 | 269.7 | 6.4 |
| 250 | 10 | 508 | 431.8 | 35.1 | 16 | 276.3 | 63.5 | 342.9 | 85.9 | 323.9 | 6.4 |
| 300 | 12 | 558.8 | 489 | 35.1 | 20 | 327.1 | 66.55 | 400.1 | 91.9 | 381 | 6.4 |
| 350 | 14 | 603.3 | 527.1 | 38.1 | 20 | 359.1 | 69.85 | 431.8 | 93.7 | 412.8 | 6.4 |
| 400 | 16 | 685.8 | 603.3 | 41.1 | 20 | 410.5 | 76.2 | 495.3 | 106.4 | 469.9 | 6.4 |
| 450 | 18 | 743 | 654.1 | 44.5 | 20 | 461.8 | 82.6 | 546.1 | 117.3 | 533.4 | 6.4 |
| 500 | 20 | 812.8 | 723.9 | 44.5 | 24 | 513.1 | 88.9 | 609.6 | 127 | 584.2 | 6.4 |
| 600 | 24 | 939.8 | 838.2 | 50.8 | 24 | 616 | 101.6 | 717.6 | 139.7 | 692.2 | 6.4 |
Applications
Systèmes d'espace et budget limités:
(1) ANSI Class 150/300 Pipeuping des services publics (par exemple, eau de refroidissement des plantes).
(2) Connexions d'essai temporaires lors de la mise en service des usines.
Services non cycliques:
(1) Lignes de ventilation à basse pression (fluide ASME B31.3 Catégorie D).
(2) Connexions du conduit HVAC dans les bâtiments industriels.
Caractéristiques
Design Hubliss:
(1) La face arrière plate simplifie l'usinage (B16.5 Fig. 9).
(2) Double soudures de filet (interne / externe) obligatoire par paragraphe. 6.4.2.
Règle de rétrécissement de la pression:
(1) Temps maximum: 370 ° C (tableau 2-2.1).
(2) Critique: à 300 ° C, classe 300 SO SO FLANGE = 75% Évaluation de pression de la bride WN.
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.8 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84.1 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100.1 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.4 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 273.1 | 215.9 | 25.4 | 8 | 116.1 | 38.1 | 152.4 | 53.8 | 157.2 | 6.4 |
| 125 | 5 | 330.2 | 266.7 | 28.4 | 8 | 143.8 | 44.5 | 189 | 60.45 | 185.7 | 6.4 |
| 150 | 6 | 355.6 | 292.1 | 28.4 | 12 | 170.7 | 47.8 | 222.3 | 66.55 | 215.9 | 6.4 |
| 200 | 8 | 419.1 | 349.3 | 31.8 | 12 | 221.5 | 55.6 | 273.1 | 76.2 | 269.7 | 6.4 |
| 250 | 10 | 508 | 431.8 | 35.1 | 16 | 276.3 | 63.5 | 342.9 | 85.9 | 323.9 | 6.4 |
| 300 | 12 | 558.8 | 489 | 35.1 | 20 | 327.1 | 66.55 | 400.1 | 91.9 | 381 | 6.4 |
| 350 | 14 | 603.3 | 527.1 | 38.1 | 20 | 359.1 | 69.85 | 431.8 | 93.7 | 412.8 | 6.4 |
| 400 | 16 | 685.8 | 603.3 | 41.1 | 20 | 410.5 | 76.2 | 495.3 | 106.4 | 469.9 | 6.4 |
| 450 | 18 | 743 | 654.1 | 44.5 | 20 | 461.8 | 82.6 | 546.1 | 117.3 | 533.4 | 6.4 |
| 500 | 20 | 812.8 | 723.9 | 44.5 | 24 | 513.1 | 88.9 | 609.6 | 127 | 584.2 | 6.4 |
| 600 | 24 | 939.8 | 838.2 | 50.8 | 24 | 616 | 101.6 | 717.6 | 139.7 | 692.2 | 6.4 |
Applications
Systèmes d'espace et budget limités:
(1) ANSI Class 150/300 Pipeuping des services publics (par exemple, eau de refroidissement des plantes).
(2) Connexions d'essai temporaires lors de la mise en service des usines.
Services non cycliques:
(1) Lignes de ventilation à basse pression (fluide ASME B31.3 Catégorie D).
(2) Connexions du conduit HVAC dans les bâtiments industriels.
Caractéristiques
Design Hubliss:
(1) La face arrière plate simplifie l'usinage (B16.5 Fig. 9).
(2) Double soudures de filet (interne / externe) obligatoire par paragraphe. 6.4.2.
Règle de rétrécissement de la pression:
(1) Temps maximum: 370 ° C (tableau 2-2.1).
(2) Critique: à 300 ° C, classe 300 SO SO FLANGE = 75% Évaluation de pression de la bride WN.
