| Quantité: | |
|---|---|

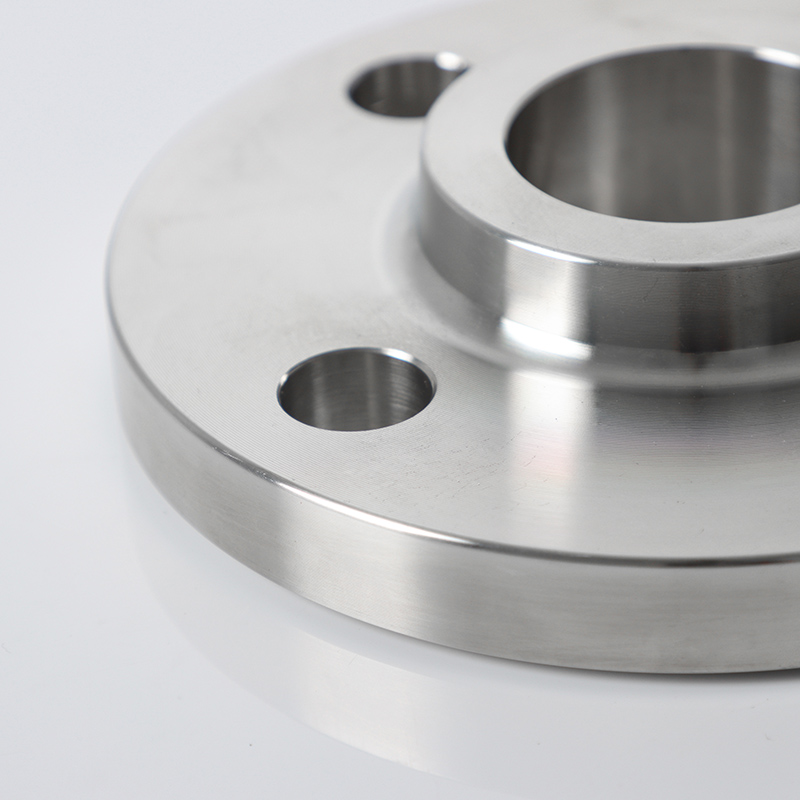

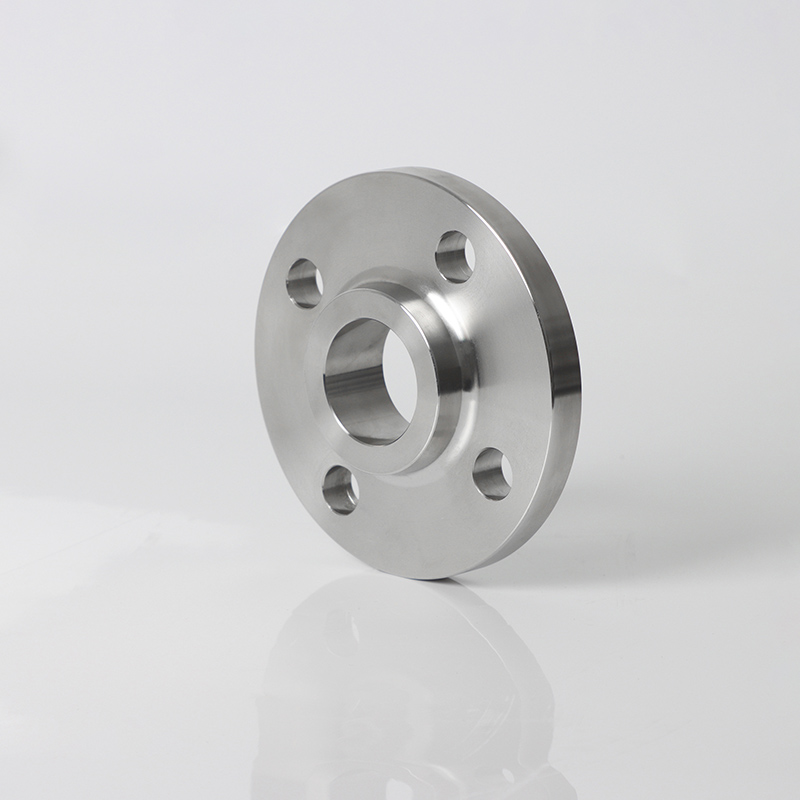

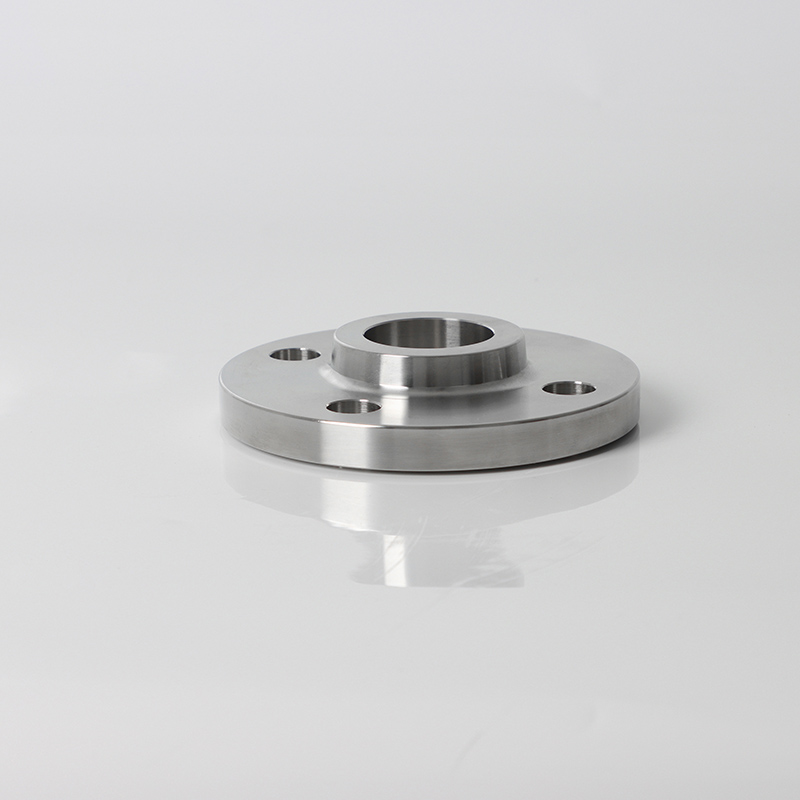

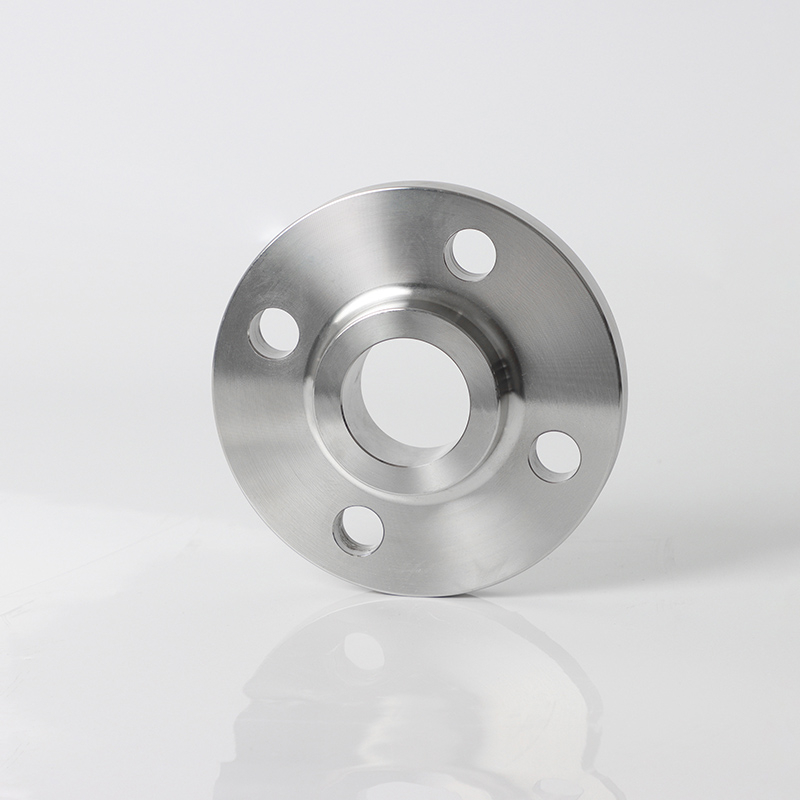

So bride
SDFL

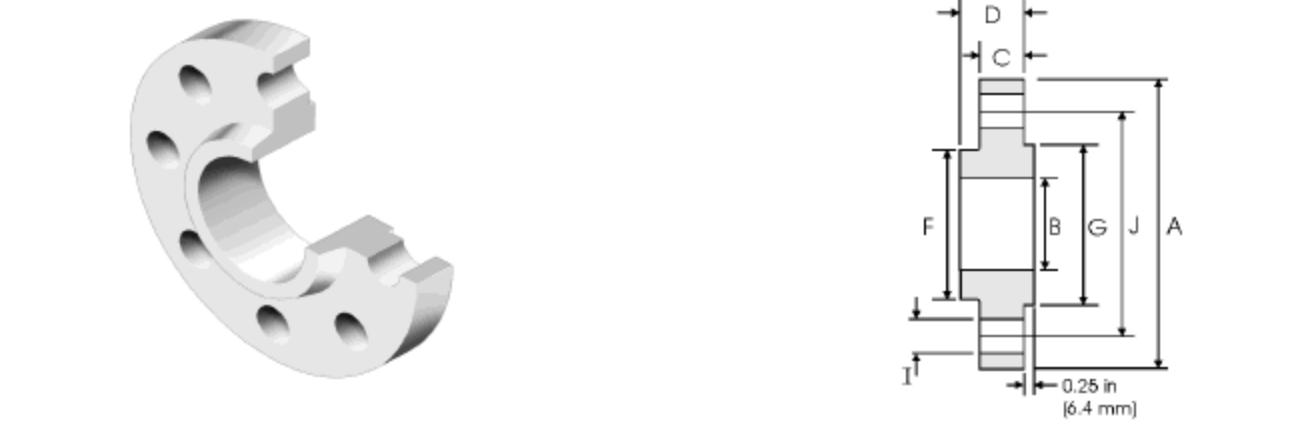

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 90.7 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 116.1 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 143.8 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 170.7 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 221.5 | 63.5 | 298.4 | 101.6 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 276.3 | 69.85 | 368.3 | 107.9 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 327.1 | 79.25 | 419.1 | 117.3 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 359.1 | 85.8 | 450.8 | 130 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 410.5 | 88.9 | 508 | 133.3 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 461.8 | 101.6 | 565.1 | 152.4 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 513.1 | 107.9 | 622.3 | 158.7 | 584.2 | 6.4 |
| 600 | 24 | 1041 | 901.7 | 66.6 | 20 | 616 | 139.7 | 749.3 | 203.2 | 692.2 | 6.4 |
(1) industrie du pétrole et du gaz
Équipement de tête de puits à haute pression
Utilisé pour le collecteur de Noël ou la tête de puits, reliant les tuyaux d'huile à haute pression (≥ 15000 psi).
Station de compression de gaz naturel
Utilisé pour l'installation, le démontage et la maintenance rapides dans les pipelines d'entrée et de sortie des compresseurs.
(2) industrie chimique et pétrochimique
Pipeline de réacteurs à haute pression
Convient aux systèmes à haute pression (20-30 MPa) tels que les réactions de polymérisation et l'hydrocraquage.
Pipeline moyen corrosif
Si un matériau de doublure PTFE ou Hastelloy est utilisé, il peut être utilisé pour les systèmes de transport alcalins (NaOH) à l'acide fort (acide sulfurique, hydrochlorique) ou de forts alcalins (NaOH).
Type du système, paramètres de condition de fonctionnement, donc exigences de bride
Présentation du gazoduc à haute pression: 25 MPa, température: 50 ° C Matériau: A105 + joint RTJ, boulon: A193 B7M (résistant au soufre).
Pression de l'unité d'éthylène: 22 MPa, température: 300 ° C Matériau: A182 F316L, joint: Pad en graphite enveloppé en acier inoxydable.
Pression du tuyau de vapeur principal de la centrale: 26 MPa, température: 600 ° C Matériau: A182 F91 (9CR-1MO-V), nécessitant un traitement thermique post-soudure (PWHT).
Pression du pipeline à basse température du GNL: 20 MPa, température: -162 ° C Matériau: A350 LF3, surface d'étanchéité RTJ, boulon A320 L7 (ténacité à basse température).
