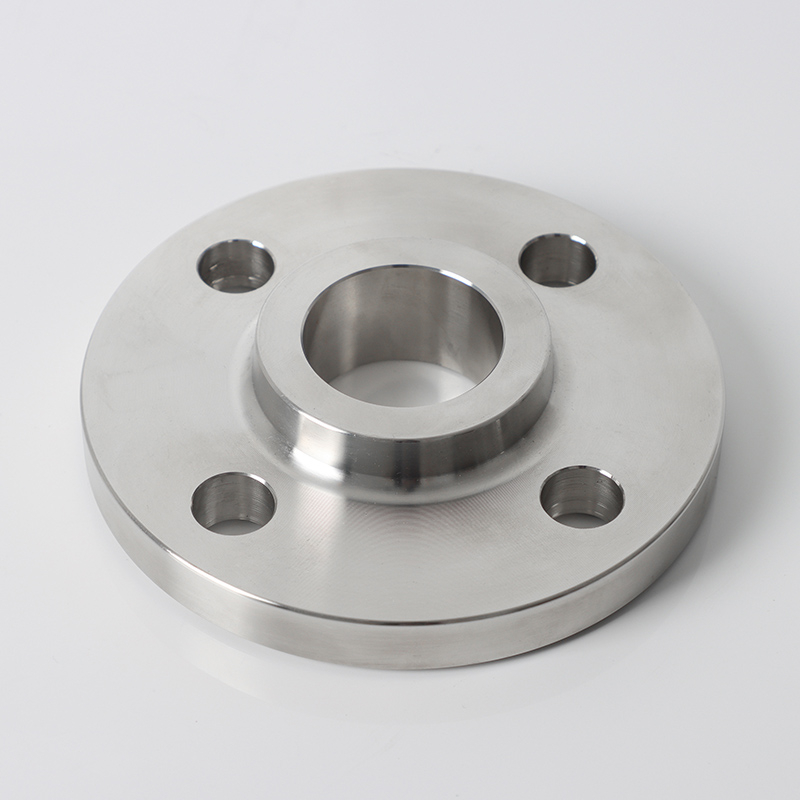

So bride
SDFL

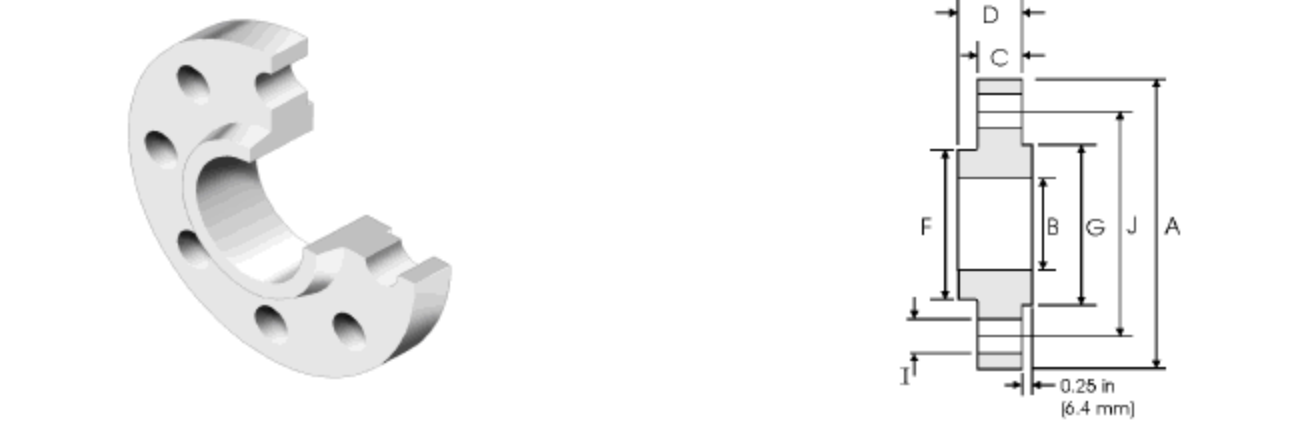

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 116.1 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 143.8 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 170.7 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 221.5 | 47.8 | 260.3 | 68.3 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.3 | 31.8 | 16 | 276.3 | 53.8 | 320.5 | 73.15 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.8 | 35.1 | 16 | 327.1 | 57.15 | 374.6 | 79.25 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 359.1 | 60.05 | 425.4 | 84.1 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 410.5 | 63.5 | 482.6 | 93.7 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 461.8 | 66.55 | 533.4 | 98.6 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 513.1 | 69.85 | 587.2 | 101.6 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 616 | 76.2 | 701.5 | 114.3 | 692.2 | 6.4 |

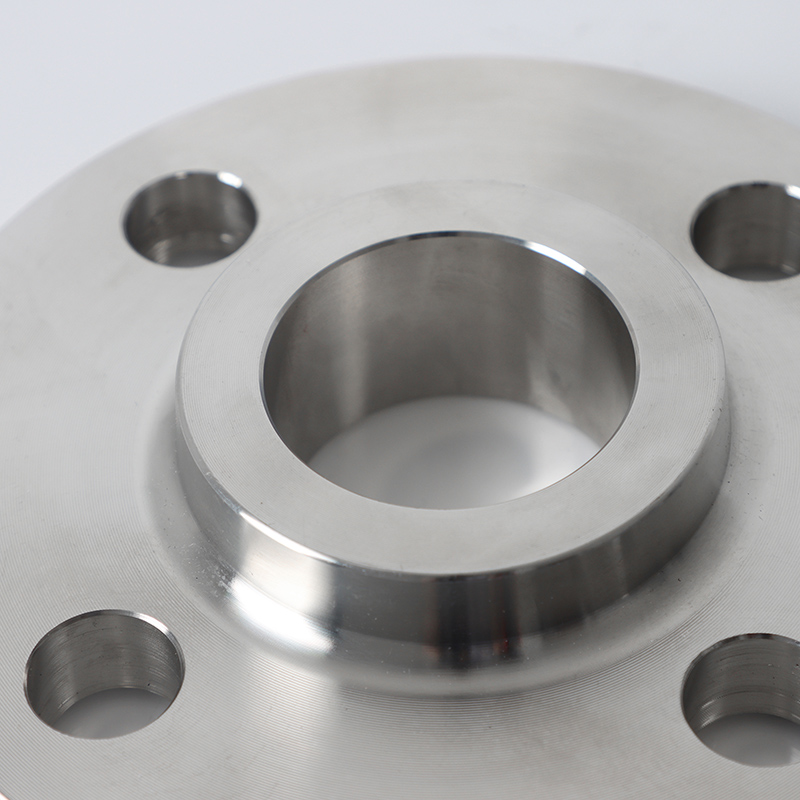

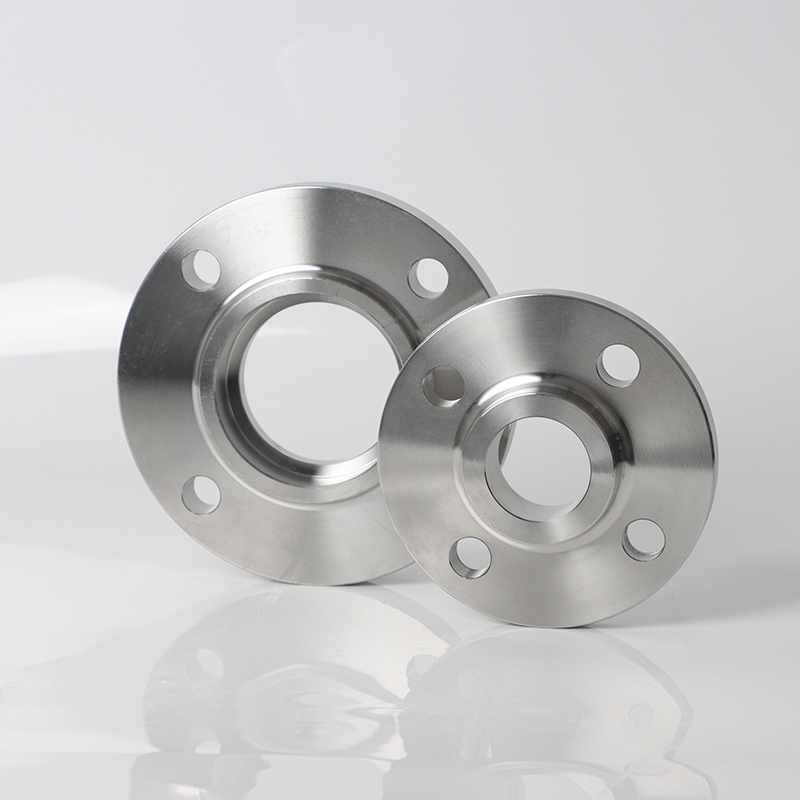

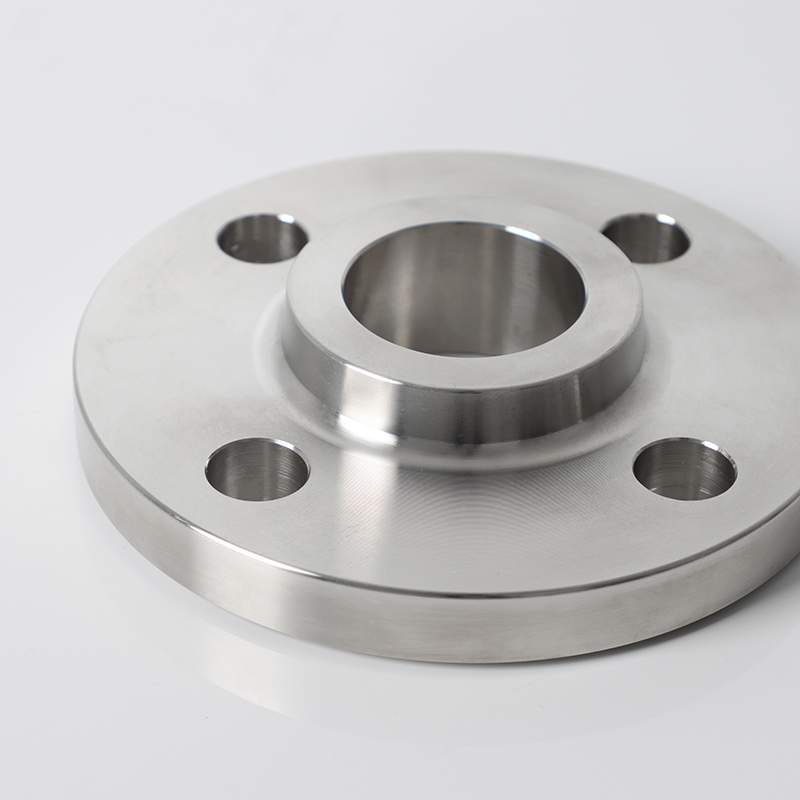

Issue pour les systèmes de pipelines à pression moyenne , cette bride à glissière en acier inoxydable ANSI B61.5 400 lb combine une installation facile avec une résistance structurelle améliorée. Sa conception innovante à glissière à coude (type 11) offre des performances fiables à 400 lb (6,89 MPa) , ce qui le rend idéal pour les industries de la transformation chimique, des aliments et des boissons. Construit à partir de 304 en acier inoxydable (1.4301) , il offre une excellente résistance à la corrosion et répond aux normes d'hygiène strictes pour des applications sensibles.
Paramètre | Détails |
Standard | ANSI B61.5 (équivalent à ASME B16.5 Classe 400) |
Matériel | Acier inoxydable 304 (1.4301) |
Cote de pression | 400 lb (6,89 MPa) |
Dimensions | OD: 150 mm, cercle de boulons: 110 mm, épaisseur: 16 mm |
Trous des boulons | 4x M16 (diamètre du cercle de tangage 110 mm) |
Type de joint | Face surélevée (RF, 3,2 mm de hauteur) |
Plage de température | -20 ° C à 400 ° C |
Conception du cou renforcé : le moyeu étendu renforce le joint de soudure, augmentant la capacité de charge de 20% par rapport aux brides à glissière ordinaires et réduisant le risque de défaillance de la fatigue dans les systèmes de pression cyclique.
Finition de surface hygiénique : RA ≤ 1,6 μm de rugosité de surface (électropolie à RA ≤ 0,8 μm en option) répond aux normes FDA 21 CFR 177,2600 et UE 10/2011 pour le contact alimentaire et pharmaceutique.
Certification large : conforme à la section VIII de l'ASME BPVC pour les navires sous pression et ISO 15590-1 pour la tuyauterie hygiénique, assurant la conformité réglementaire dans les industries.
Installation efficace : la conception à glissière réduit le temps d'alignement de 30% par rapport aux brides à col de soudure, idéal pour les environnements à forte intensité de maintenance comme les brasseries et les laiteries.
Traitement des aliments : relie les lignes CIP (nettoyage en place) dans les brasseries et les usines laitières, avec 304 en acier inoxydable résistant aux agents de nettoyage acide (pH 2–3) utilisés dans les cycles d'assainissement.
Pharmaceutiques : s'intègre dans des systèmes de l'eau stérile pour l'injection (WFI), avec des surfaces électropolies empêchant la croissance bactérienne dans les installations conformes à l'USP de classe VI.
Dosing chimique : gère les solutions alcalines légères (pH 8–10) dans le traitement des eaux usées, la résistance à la corrosion des 304 assurant une longévité dans les applications de suspension de chaux.
Q: Quel couple doit être appliqué aux boulons?
R: Torque M16 Boulons en acier inoxydable à 70–90 N · m en utilisant une séquence de serrage croisé pour assurer une compression uniforme du joint.
Q: Cette bride convient-elle aux environnements à haute vibration?
R: Oui, la conception du cou minimise la concentration de contrainte, ce qui le rend idéal pour les lignes de décharge de pompe et les connexions du compresseur avec des niveaux de vibration jusqu'à 10 g RMS.
Q: Comment s'adapter à l'expansion thermique?
R: Associez aux joints d'expansion EN 13445-5 pour absorber jusqu'à ± 5 mm de mouvement axial dans des systèmes à haute température fonctionnant au-dessus de 150 ° C.
