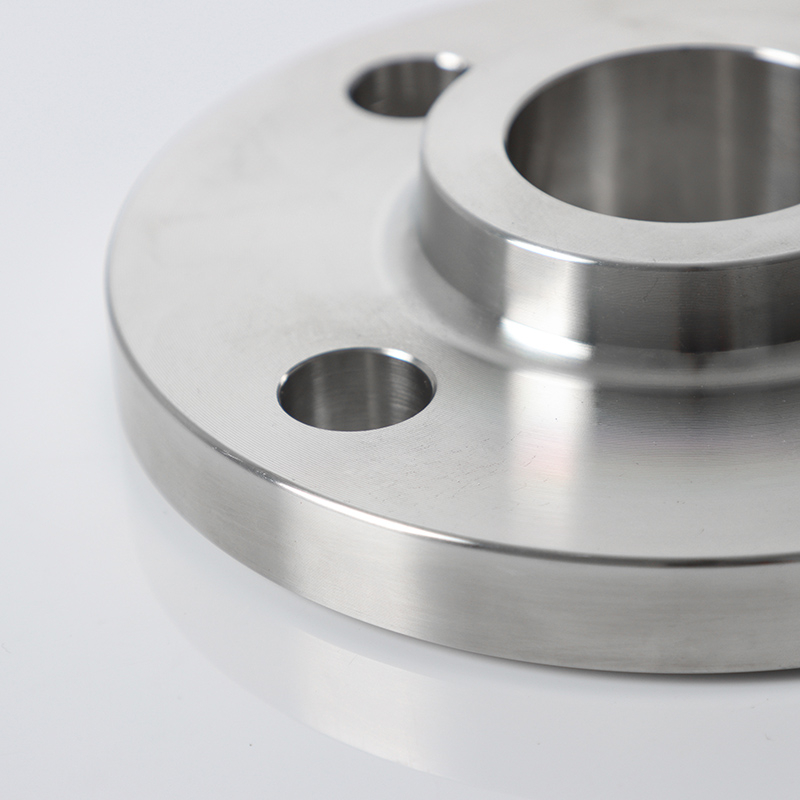

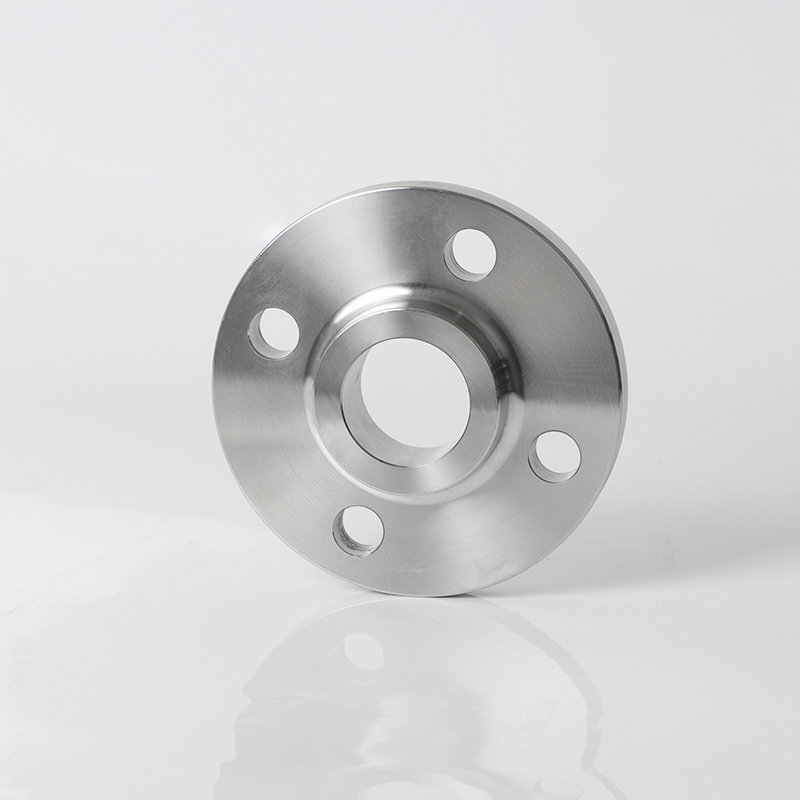

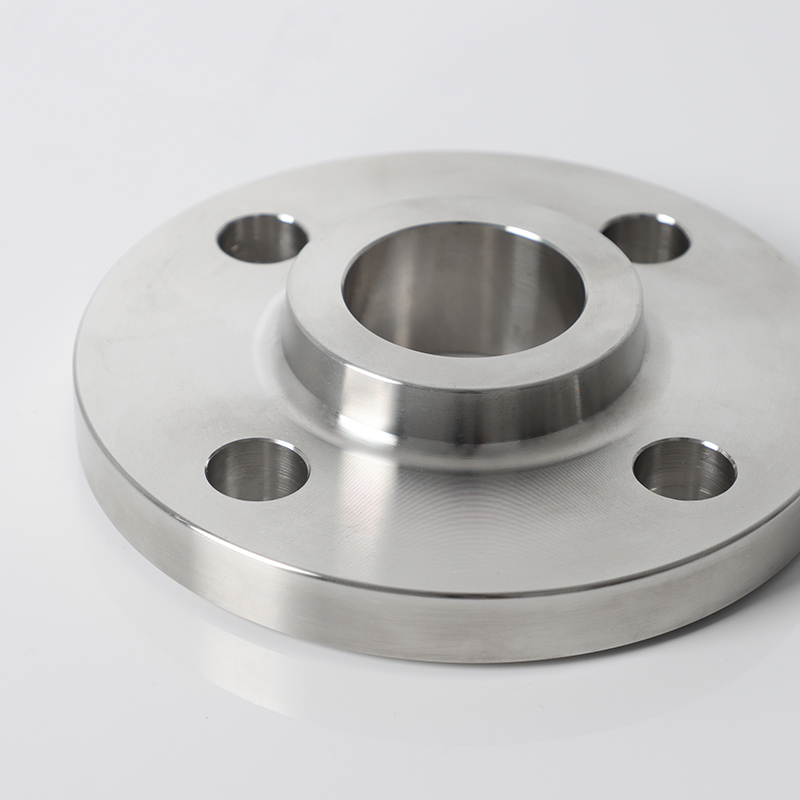

ANSI B16.5 1500 lb American Standard Sliding Woudding Neck Bride / Disque de bride en acier inoxydable

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

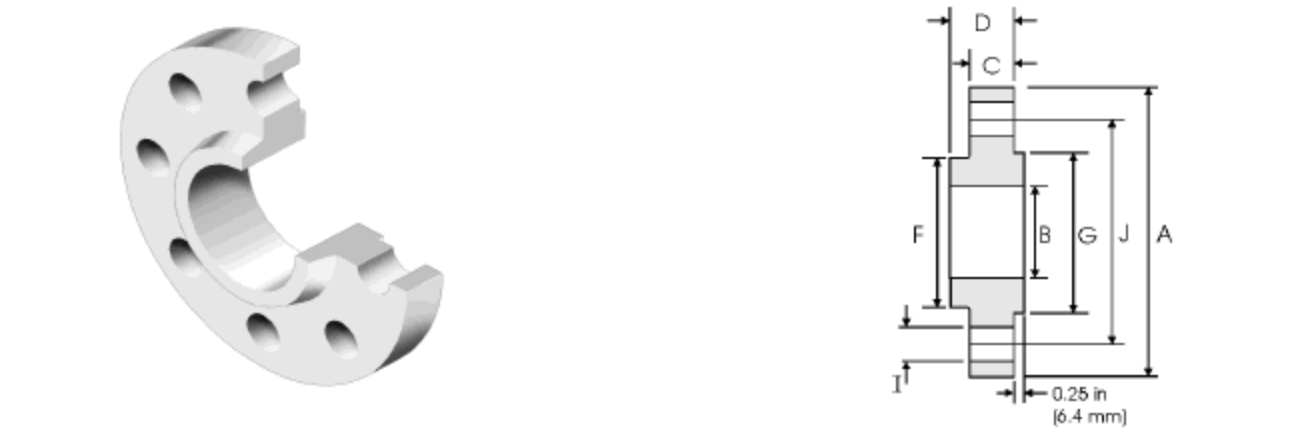

Taille nominale		Diamètre extérieur	Diamètre du cercle central	Diamètre du trou du boulon	Nombre de trous de boulons	Diamètre intérieur	Hauteur de la bride	Diamètre de la gêne de soudure	Bride Hauteur globale	Diamètre de la face de scellement	Hauteur du visage de scellage
DN	NPS	A	J	I		B	C	F	D	G
15	1/2	120.6	82.6	22.4	4	22.4	22.4	38.1	31.7	35.1	6.4
20	3/4	130	88.9	22.4	4	27.7	25.4	44.4	35	42.9	6.4
25	1	149.3	101.6	25.4	4	34.5	28.4	52.3	41	50.8	6.4
32	1-1 / 4	158.7	111.3	25.4	4	43.2	28.4	63.5	41	63.5	6.4
40	1-1 / 2	177.8	124	28.4	4	49.5	31.7	69.85	44.5	73.15	6.4
50	2	215.9	165.1	25.4	8	62	38.1	104.6	57.15	91.9	6.4
65	2-1 / 2	244.3	190.5	28.4	8	74.7	41.1	123.9	63.5	104.6	6.4

Conception de caractéristiques structurelles

Conception d'amélioration du cou:
Avec le cou court (moyeu): Par rapport aux brides ordinaires, la structure du cou court est ajoutée, ce qui améliore la rigidité et la résistance à la flexion de la bride et convient aux pressions plus élevées (comme la classe 600 - 1500).
Groove de transition: Une rainure de 30 ° à 45 ° est adoptée au niveau de l'articulation du cou et du pipeline, ce qui est pratique pour la pénétration complète de l'articulation (CJP) et réduit la concentration de contrainte.
  Méthode d'installation:
Slip-On + Soudure du filet: Une fois le pipeline inséré dans le trou intérieur de la bride, le soudage du filet est effectué sur les côtés intérieurs et extérieurs (la hauteur de la gorge de soudure intérieure doit être ≥ 1,4 fois l'épaisseur de la paroi du tuyau).
Il est installé plus rapidement que les brides WN, mais a une qualité de soudage plus élevée que les brides ordinaires.
  Types de surfaces d'étanchéité:
face surélevée (RF): Convient aux liquides moyens et à haute pression ou gaz non corrosifs (classe 150 - 600).

Joint de type anneau (RTJ): utilisé pour les gaz à haute pression (tels que le gaz naturel, l'hydrogène) de la classe 900 - 1500, avec un étanchéité plus fiable.

Sélection des matériaux

Conditions de fonctionnement Matériaux recommandés Normes applicables
ASTM à haute pression conventionnelle ASTM A105 (acier au carbone) ASME B16,5
haute température (≤600 ° C) ASTM A182 F11 / F22 (Chromium-Molybdenum Steel
) API
6A MIDE CORROSIV (-196 ° C) A350 LF3 (acier en carbone à basse température) ASME B31.3
