Bride BL
SDFL

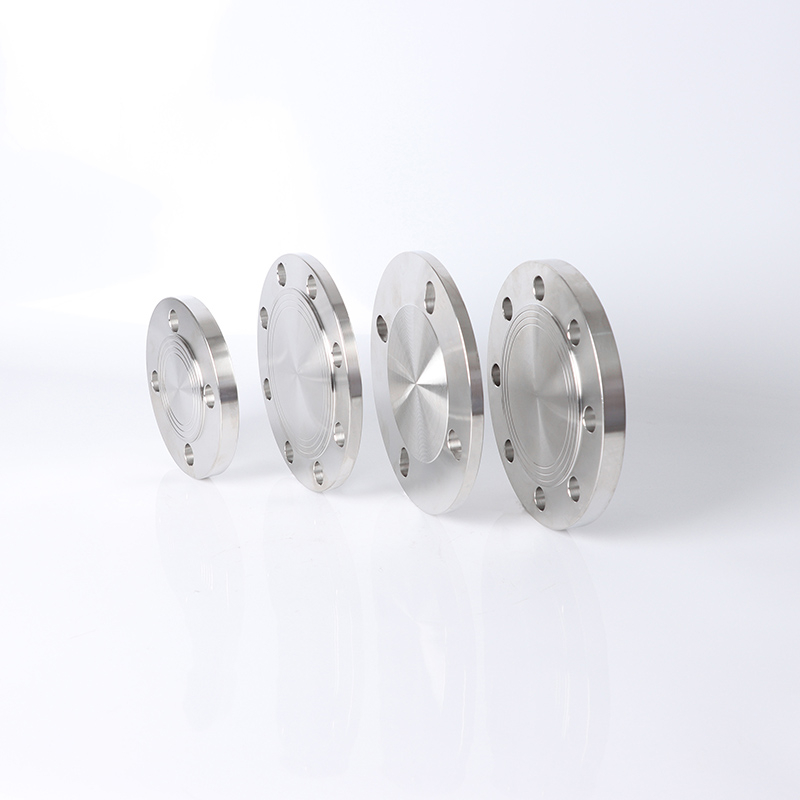

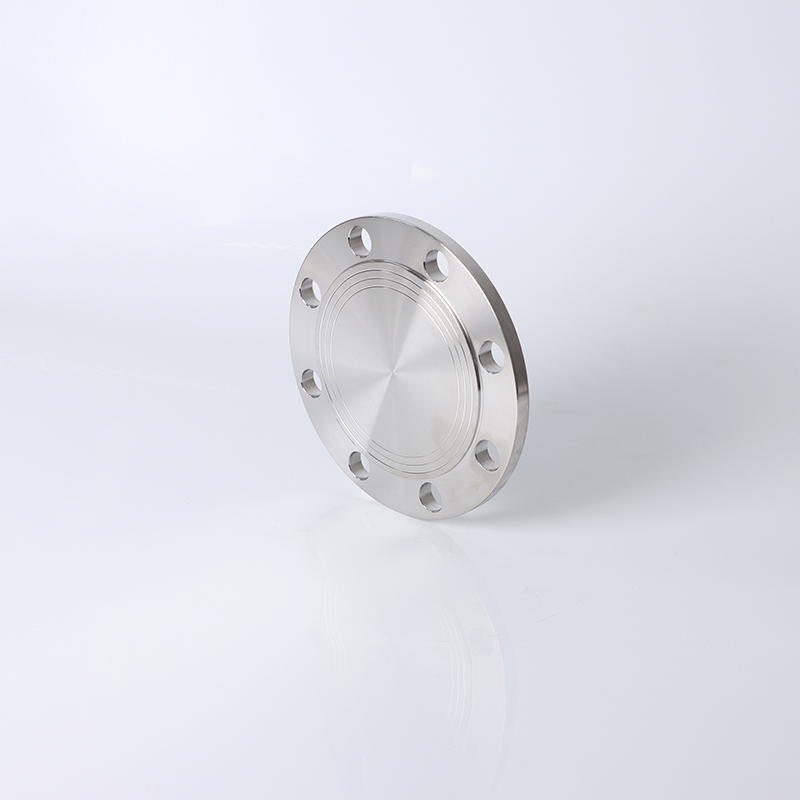

Cette bride aveugle EN 1092-1 05b DN32 PN25 est conçue pour les tests de pression du pipeline et les scénarios d'isolement temporaire. Sa robuste conception de visage vierge (type 05B) et la note PN25 (2,5 MPa) assurent un étanchéité fiable lors des tests hydrostatiques, pneumatiques ou sous vide. Construit à partir d' acier au carbone S235JR (1,0037) - un matériau rentable avec 235 MPa Minimum Renducy Force - il équilibre les performances et l'abordabilité pour les applications de tests industriels.
Paramètre | Détails |
Standard | EN 1092-1 Type 05B (Blind Bly) |
Matériel | Carbone en acier S235JR (1,0037) |
Cote de pression | PN25 (2,5 MPa) |

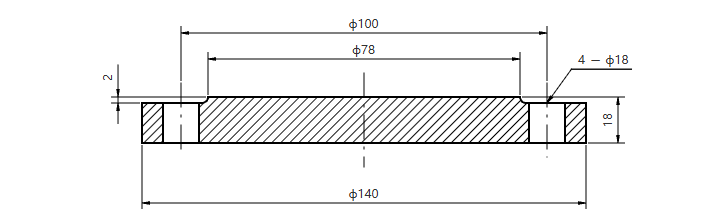

Dimensions | OD: 140 mm, cercle de boulons: 100 mm, épaisseur: 18 mm |
Trous des boulons | 4x M16 (diamètre du cercle de tangage 100 mm) |
Type de joint | Visage plat (ff) |
Plage de température | -20 ° C à 300 ° C |
Conformité des tests : validé par des tests hydrostatiques à 3,75 MPa (pression nominale de 1,5x) pour répondre aux normes ISO 15649-1 pour la vérification de l'intégrité du pipeline.
Options de protection contre la corrosion : Galvanisation en option à chaud (HDG) par ISO 1461 ajoute un revêtement de zinc de 85 μm +, prolongeant la durée de vie de plus de 5 ans dans des applications en plein air ou enterrées.
Compatibilité universelle : les trous de boulons alignés précisément sur les normes EN 1092-1 PN25 assurent une intégration rapide avec les systèmes à bride existants sans modification.
Intégrité structurelle : CE-marqué par PED 2014/68 / UE et conforme à EN 1090-2 pour la caractéristique structurelle, garantissant les performances dans les tests critiques de sécurité.
Huile et gaz : Sections du pipeline de joints au cours des tests hydrostatiques de plus de 1500 psi , assurant la conformité aux normes de soudage de l'API 1104 pour les lignes de transmission.
Traitement de l'eau : isole les systèmes de filtration pendant les processus de désinfection du chlore, avec un revêtement HDG résistant aux environnements de pH 3–11 dans les réseaux d'eau municipaux.
Construction : Utilisé dans la plomberie de grande hauteur pour les tests d'alimentation en eau sous pression , avec des contraintes de dilatation thermique absorbant la ductilité de S235JR.
Q: Cette bride peut-elle être réutilisée après les tests?
R: Oui, s'il est inspecté pour les dommages de la surface des sièges du joint et reporti à 120–150 n · m pour les boulons M16 avant la réinstallation.
Q: Quel joint fonctionne le mieux pour les tests de vapeur?
R: Les joints PTFE renforcés en graphite (EN 1514-2) évalués à 300 ° C + fournissent un étanchéité fiable dans des applications de vapeur saturées jusqu'à 18 bar.
Q: Comment corriger le désalignement des brides pendant l'installation?
R: Utilisez les broches d'alignement de l'annexe B EN 1092-1 pour s'adapter à un désalignement de position jusqu'à ± 1,0 mm, assurant une bonne compression du joint.
