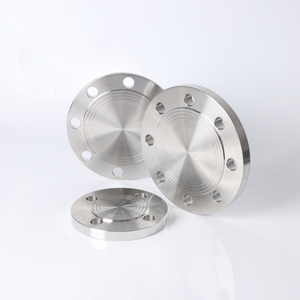

Cette bride Blind EN 1092-1 05B DN25 PN25 SS sert de composant d'isolement critique dans les systèmes industriels à haute pression, offrant un scellement de fin de ligne sécurisé pour les pipelines fonctionnant jusqu'à 2,5 MPa. Son type 05B La conception du visage vierge élimine les espaces morts, tandis que la construction en acier inoxydable F304 assure une résistance aux milieux corrosifs, ce qui rend les applications de traitement de l'huile et de gaz, de puissance et de traitement de l'eau où les risques de fuite sont élevés.
Paramètre | Détails |
Standard | EN 1092-1 Type 05B (Blind Bly) |
Matériel | Acier inoxydable F304 (1.4301, 18CR-8NI, 200 HV dureté) |
Cote de pression | PN25 (2,5 MPa, adapté à l'isolement à haute pression) |
Dimensions | OD: 115 mm, cercle de boulons: 85 mm, épaisseur: 16 mm, diamètre du moyeu: 57 mm |
Trous des boulons | 4x M16 (diamètre du cercle de tangage 85 mm, conception à travers le trou) |
Type de joint | Face plate (ff, ra ≤ 3,2 μm, compatible avec les joints en face)) |
Plage de température | -20 ° C à 450 ° C (résistant au cycle thermique dans les systèmes de vapeur) |
Intégrité d'étanchéité à haute pression : La conception de la face plate distribue la force de serrage uniformément à travers les joints EN 1514-2, validés par des tests hydrostatiques à 3,75 MPa (pression nominale de 1,5x) pendant 30 minutes avec une fuite nulle.
Résistance à la corrosion des contraintes de chlorure : l'alliage de chrome-nickel de F304 résiste à la fissuration dans des systèmes marins ou de saumure (35 000 ppm de chlorure), surpassant l'acier au carbone par 5x dans des tests de pulvérisation saline (ISO 9227).
Conception 05B renforcée : le type 05B comprend une section centrale épaissie (16 mm) et les bords rayonnés, réduisant la contrainte de flexion de 25% sous charge de pression cyclique (0–2,5 MPa).
Couverture multicertification : conforme à la section VIII de l'ASME BPVC (navires sous pression) et au TR CU 032/2013 (EAC), permettant une utilisation dans les projets industriels russes et eurasiens.
Oil & Gas : isole les collecteurs de tête de puits pendant l'entretien, les niveaux de sulfure d'hydrogène (H₂S) résiste jusqu'à 500 ppm dans les environnements de gaz acide.
POWER PROCUSTURES : Scelle les lignes de contournement de la turbine à vapeur, en maintenant l'intégrité à 450 ° C + la vapeur surchauffée et en empêchant la perte d'énergie dans les cycles thermiques.
Traitement de l'eau : Caps réservoirs de stockage d'eau chloré (1 à 3 ppm de chlore libre), avec revêtement PTFE en option (50 μm d'épaisseur) pour une résistance chimique accrue.
Q: Quel matériau de joint est recommandé pour PN25?
R: Gaskets enroulées en spirale (EN 1514-4 Type CG) avec 304 armatures métalliques et remplissage de graphite, évalués sur 2,5 MPa et 450 ° C, assurent des joints étanches à la bulle.
Q: Cette bride peut-elle gérer les conditions de vide?
R: Oui. Pour les systèmes de vide (bar -1), spécifiez les joints équivalents de classe 150 (par exemple, l'amiante cuivre en cuivre) et les boulons de couple à 150 n · m pour empêcher l'entrée d'air.
Q: Comment vérifier l'étanchéité des boulons?
R: Utilisez une clé à clé à couple numérique sur 120–150 n · m pour les boulons M16 A4-70, suivant un motif d'étoile (serrez séquentiellement les boulons opposés) pour assurer une charge uniforme.
