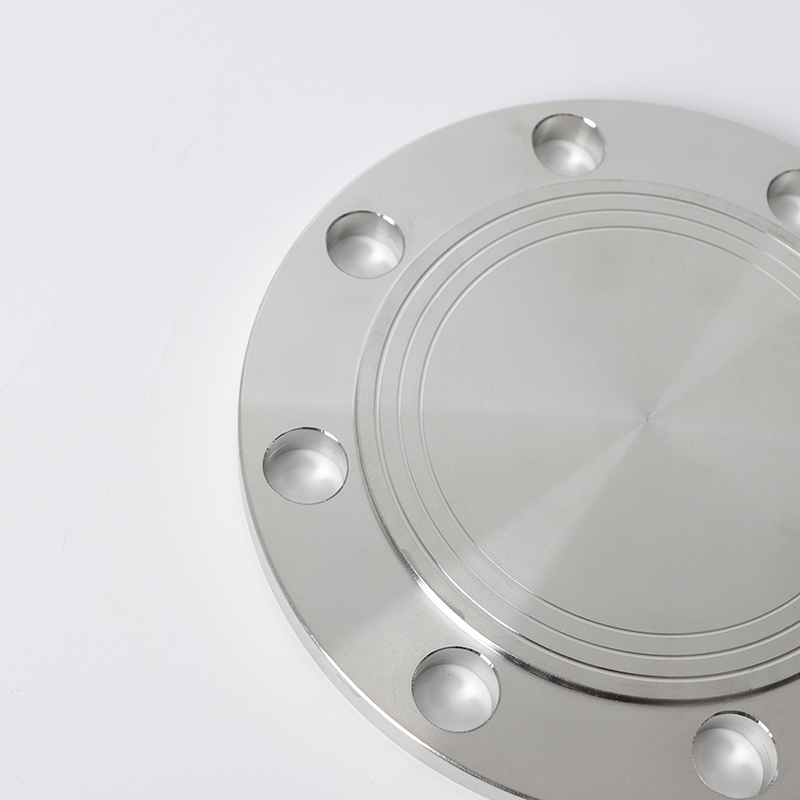

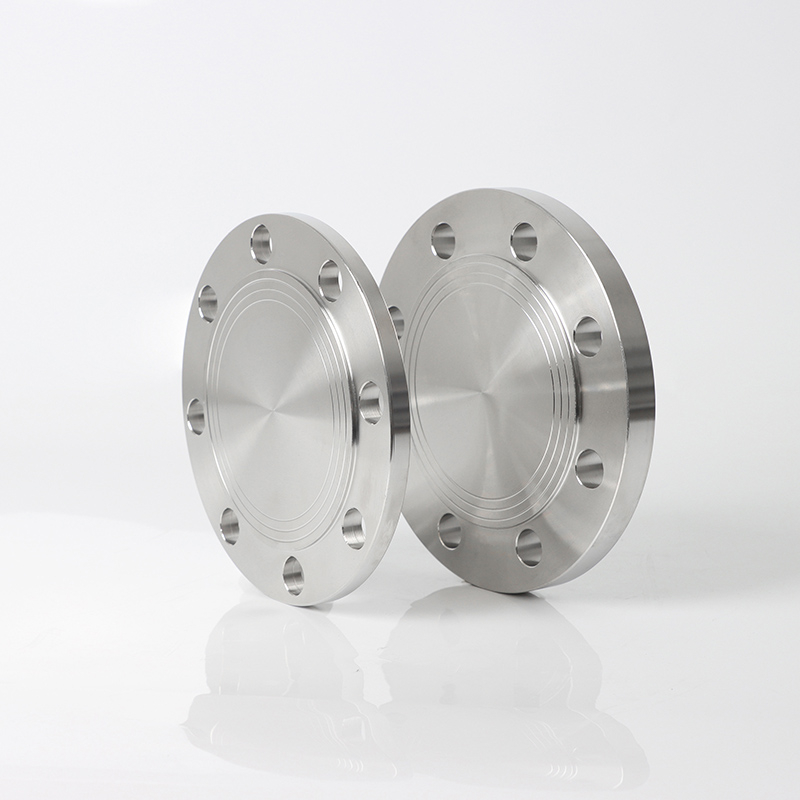

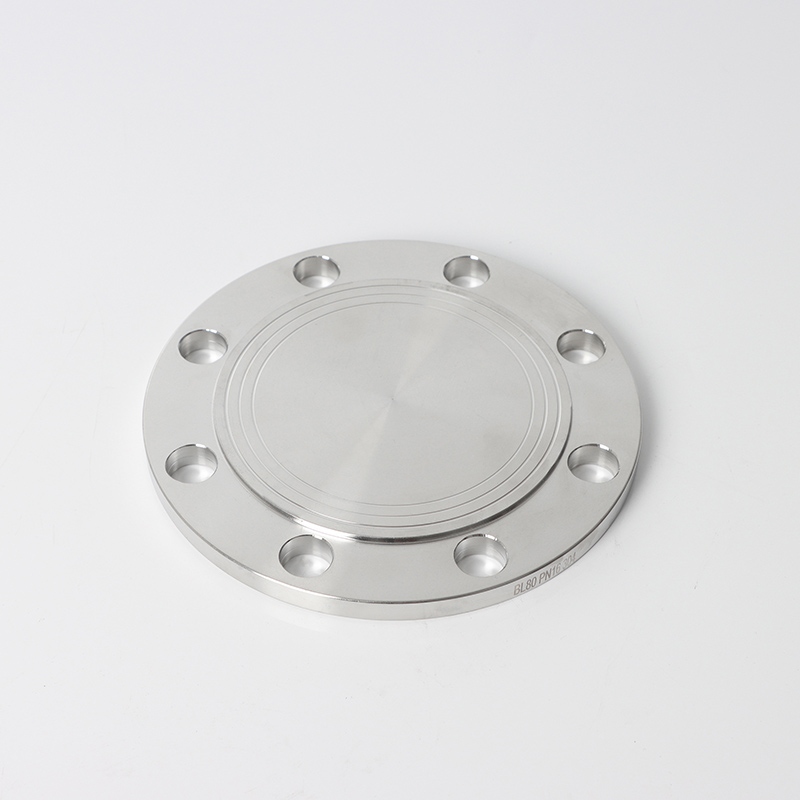

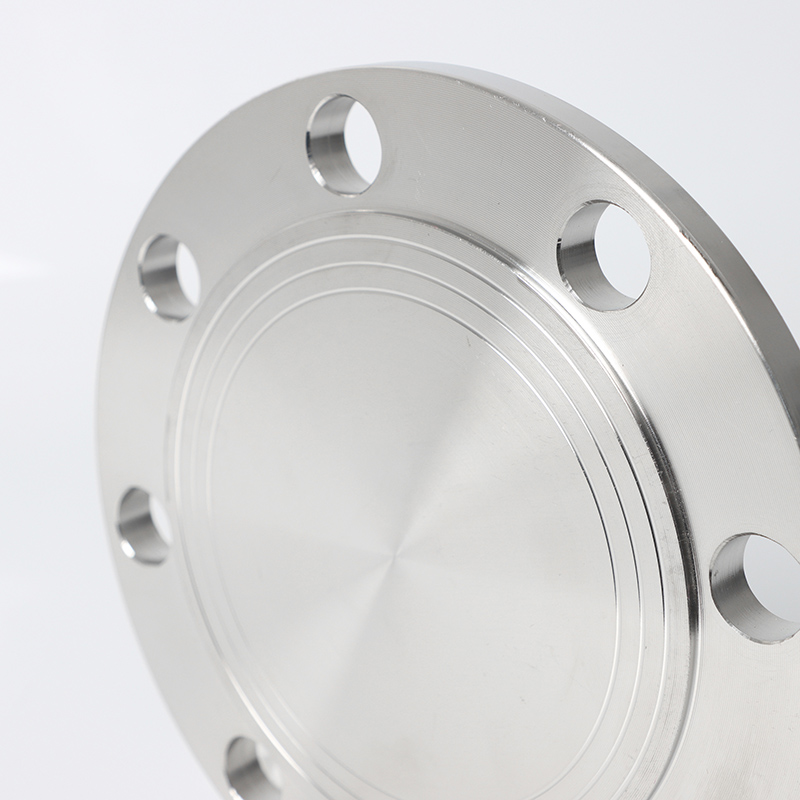

Bride BL
SDFL

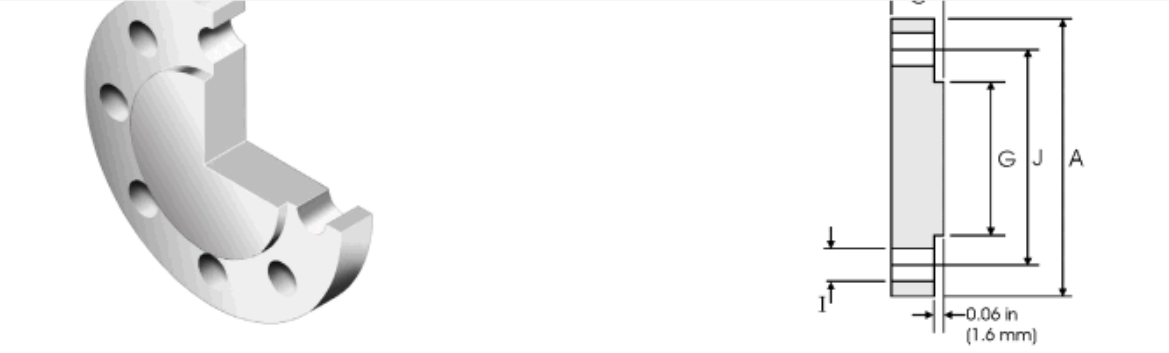

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Hauteur de la bride | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19 | 4 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19 | 4 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1 / 4 | 133.3 | 98.6 | 19 | 4 | 19 | 63.5 | 1.6 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.3 | 4 | 20.6 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 22.3 | 91.9 | 1.6 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.3 | 8 | 25.4 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.3 | 8 | 28.4 | 127 | 1.6 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 22.3 | 8 | 30.2 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.3 | 8 | 31.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.3 | 8 | 35 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.3 | 12 | 36.5 | 215.9 | 1.6 |
| 200 | 8 | 381 | 330.2 | 25.4 | 12 | 41.1 | 269.7 | 1.6 |
| 250 | 10 | 444.5 | 387.3 | 28.4 | 16 | 47.7 | 323.9 | 1.6 |
| 300 | 12 | 520.7 | 450.8 | 31.7 | 16 | 50.8 | 381 | 1.6 |
| 350 | 14 | 584.2 | 514.3 | 31.7 | 20 | 53.8 | 412.8 | 1.6 |
| 400 | 16 | 647.7 | 571.5 | 35 | 20 | 57.15 | 469.9 | 1.6 |
| 450 | 18 | 711.2 | 628.6 | 35 | 24 | 60.45 | 533.4 | 1.6 |
| 500 | 20 | 774.7 | 685.8 | 35 | 24 | 63.5 | 584.2 | 1.6 |
| 600 | 24 | 914.4 | 812.8 | 41.1 | 24 | 69.85 | 692.2 | 1.6 |
Champ de demande ：
Industrie du pétrole et du gaz: entretien et isolement des pipelines, pipelines sous-marines, terminaux de GNL, test de pression de puits, fermeture du réservoir et des réacteurs.
Énergie et énergie: Arrêt du système de chaudière et de vapeur, confinement du rayonnement des centrales nucléaires, boucle primaire.
Traitement de l'eau et municipal: réservoir d'eau et isolation du réseau, systèmes de dessalement.
Construction navale et offshore: maintenance du système de propulsion marine, sécurité de la plate-forme offshore, plates-formes de forage.
Industries spécialisées: aliments et boissons, aérospatiale.
Précautions pour une utilisation:
Match d'évaluation de la pression: sélectionnez les brides aveugles correspondant à la pression du pipeline (par exemple, classe 150, PN20), en évitant la défaillance de la surpression (par ASME B16.5, GB / T 9123).
Sélection des matériaux: pour les milieux corrosifs (acides, alcalis, saumure): Utilisez l'acier inoxydable / en alliage (par exemple, 316L pour la résistance au chlorure).
Inspection de la surface d'étanchéité: Avant l'installation: Nettoyez les surfaces d'étanchéité (RF / FF / TG) des rayures / impuretés. Installation: Serrez uniformément les boulons (Cross - Modèle), utilisez la clé à couple aux étapes (par exemple, 50 - 100 n · m par spécification) pour éviter une déachat de charge inédite.
Pression - Opération de roulement Sécurité: lorsque vous travaillez sous pression: dépressurisation d'abord (pression du pipeline ≤0), fonctionnez par personnel certifié, portez un EPI (lunettes, gants d'acide - résistants), suivant le GB 30871 pour les opérations de la bride à aveugles pétrochimiques.
Marquage et documentation: Mark Blind - Locaux de bride sur P & IDS / Site (par exemple, 'BL - 01, DN50, classe 300 '), temps d'installation de documents, évaluation de pression, matériau pour la traçabilité de maintenance (par exemple, pétrochimique 'aveugle - ledger de la bride ').
