Bride BL
SDFL

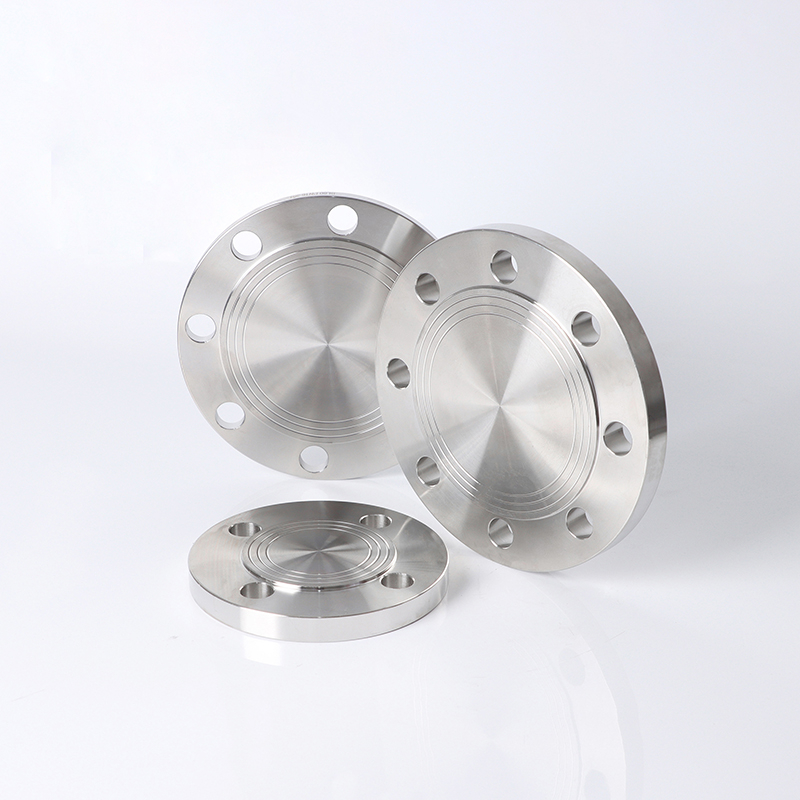

La bride vide EN 1092-1 05B DN20 PN25 SS offre un scellage à haute pression sécurisé dans des environnements corrosifs, tirant parti d'une conception de visage vierge 05B et de la notation PN25 (2,5 MPa) pour isoler les pipelines dans les secteurs chimiques, pétrochimiques et marins. Construit en acier inoxydable F316, il offre une résistance supérieure à la corrosion induite par le chlorure - critique pour la manipulation des systèmes d'eau de mer, les saumures ou les fluides de processus agressifs.
Paramètre | Détails |
Standard | EN 1092-1 Type 05B (Blind Bly) |
Matériel | Acier inoxydable F316 (1.4401, 16CR-10NI-2MO, 210 HV DURENCE) |
Cote de pression | PN25 (2,5 MPa, testé pour 10 000 cycles de pression) |

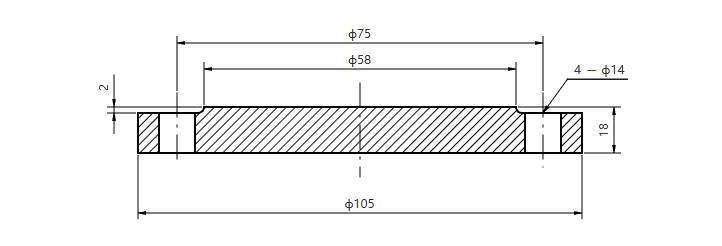

Dimensions | OD: 105 mm, cercle de boulons: 75 mm, épaisseur: 18 mm, diamètre du moyeu: 57 mm |
Trous des boulons | 4x M16 (diamètre du cercle de tangage 75 mm, filetage M16x2.0) |
Type de joint | Face plate (ff, ra ≤ 3,2 μm, compatible avec les joints en face)) |
Plage de température | -20 ° C à 600 ° C (résistant aux chocs thermiques de -196 ° C à 600 ° C) |
Performances à haute pression : conçu pour un fonctionnement sans fuite à 2,5 MPa , validé par des tests hydrostatiques EN 1092-1 (3,75 MPa pendant 30 minutes) et des tests pneumatiques (1,5 MPa d'air).
Résistance aux piqûres de chlorure : la teneur en molybdène de F316 résiste aux piqûres de mer dans l'eau de mer et les saumures (19 000 à 35 000 ppm de chlorure), avec une température de piqûre critique (CPT) de 40 ° C - plus élevé que 10 ° C de F304.
Conception 05B résistante aux vibrations : un profil de 18 mm d'épaisseur et les bords renforcés réduisent la contrainte de flexion de 30% dans des environnements à haute vibration (par exemple, près des pompes ou des compresseurs).
Conformité à la sécurité européenne : conforme à PED 2014/68 / UE (module B + D) et EN 1090-2 (classe d'exécution 2), assurant l'intégrité structurelle des systèmes critiques de sécurité.
Génie maritime : scelle les réservoirs d'eau de ballast à bord des navires, soutenant l'immersion en eau salée continue (35 000 ppm de chlorure) et empêchant le biofouflage avec un placage en cuivre en cuivre en option.
Pharmaceutiques : isole les lignes de processus stériles pendant la maintenance de l'équipement, répondant aux normes de biocompatibilité de la classe VI de l'USP (pas de cytotoxicité ni de pyrogénicité).
Génération d'énergie : utilisé dans les lignes de purge de la chaudière, où F316 résiste aux températures de vapeur de 600 ° C et résiste à la corrosion de l'eau d'alimentation oxygénée (8–10 ppb o₂).
Q: Cette bride peut-elle être peinte pour une protection supplémentaire?
R: Oui. Appliquer des revêtements époxy (ISO 12944-5, 120 μm d'épaisseur) pour la résistance à la corrosion atmosphérique dans les installations extérieures côtières ou industrielles, prolongeant la durée de vie de plus de 5 ans.
Q: Quel couple de boulon est requis?
R: Torque M16 A4-80 Boulons en acier inoxydable à 120–150 n · m en utilisant une clé à couple, après une séquence diagonale pour assurer une compression uniforme du joint.
Q: Comment gérer le désalignement des traces?
R: Utilisez les broches d'alignement de l'annexe B EN 1092-1 (M16 x 50 mm) lors de l'installation pour corriger jusqu'à ± 1,0 mm de désalignement axial, empêchant les dommages et les fuites du joint.
