Bride BL
SDFL

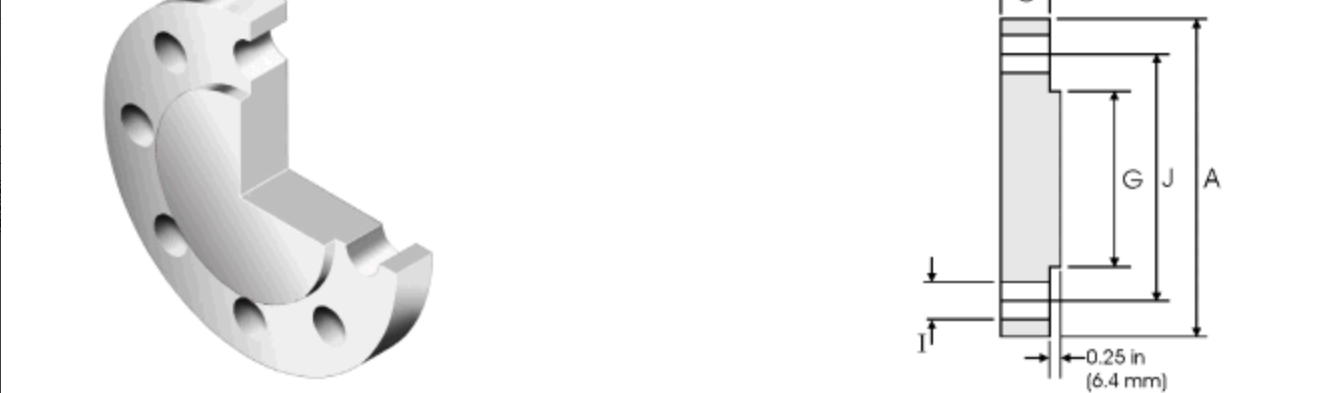

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Hauteur de la bride | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 100 | 4 | 254 | 200.2 | 25.4 | 8 | 35.1 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 235 | 25.4 | 8 | 38.1 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 41.1 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 47.8 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.4 | 31.8 | 16 | 53.8 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.9 | 35.1 | 16 | 57.15 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 60.45 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 63.5 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 66.55 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 69.85 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 76.2 | 692.2 | 6.4 |

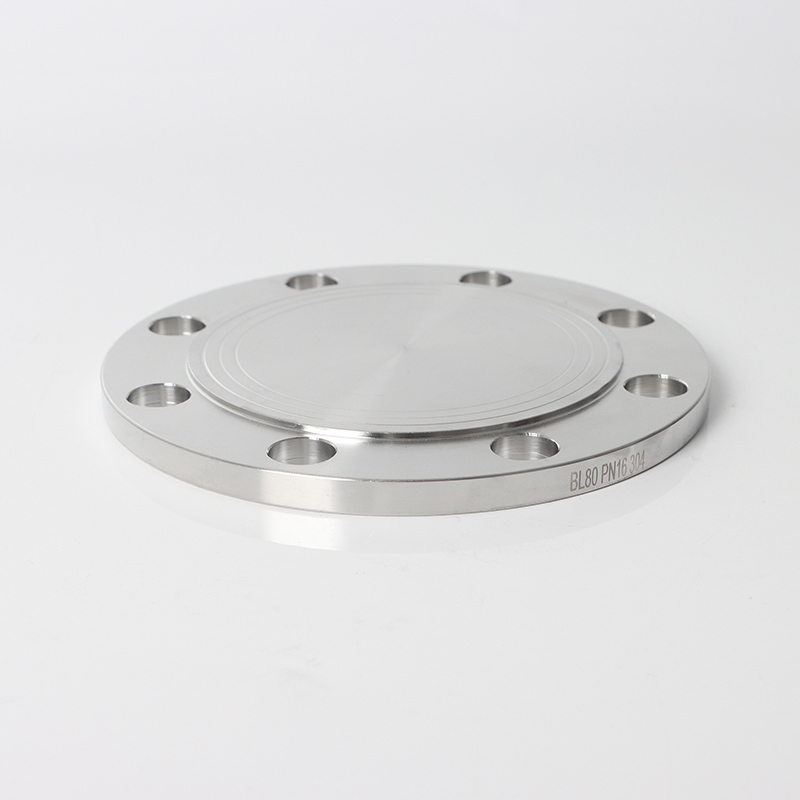

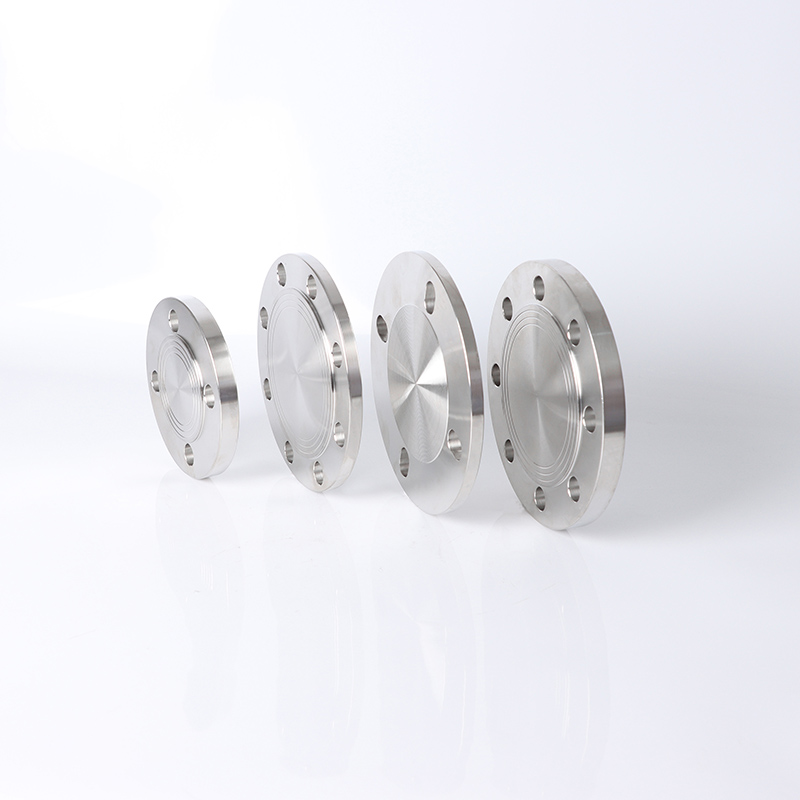

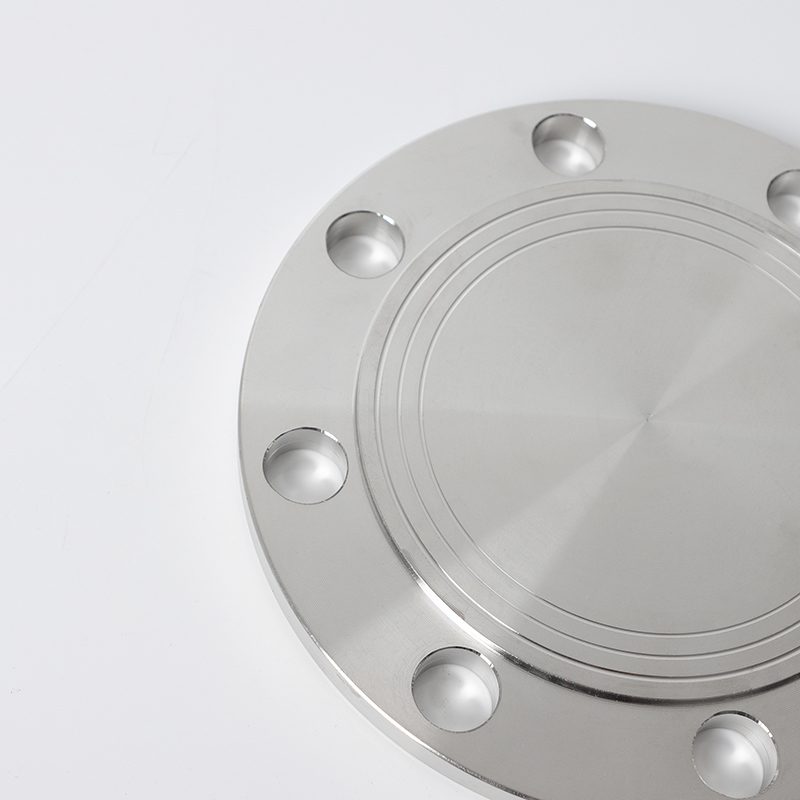

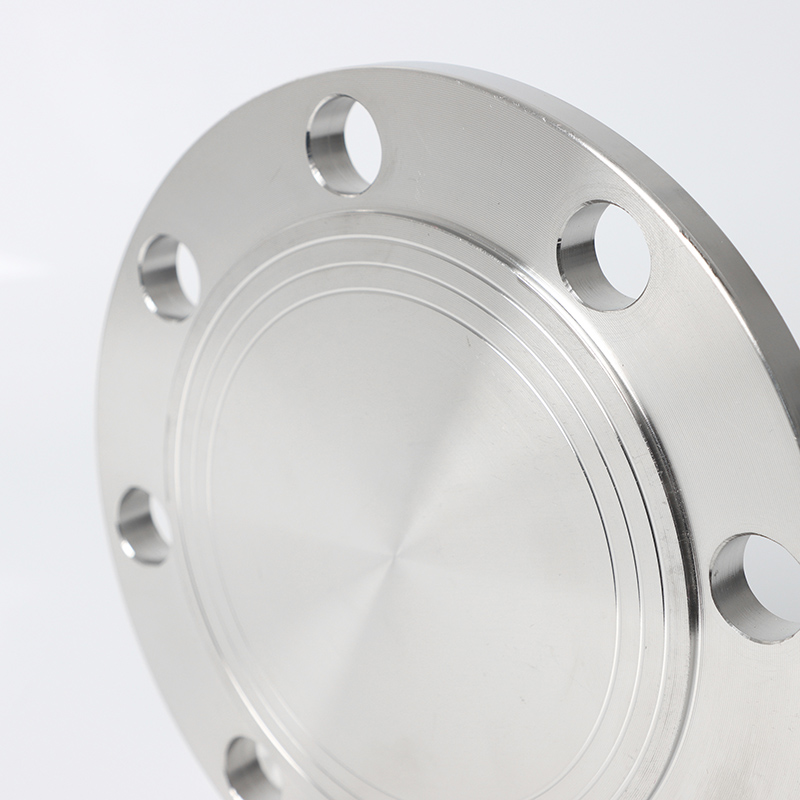

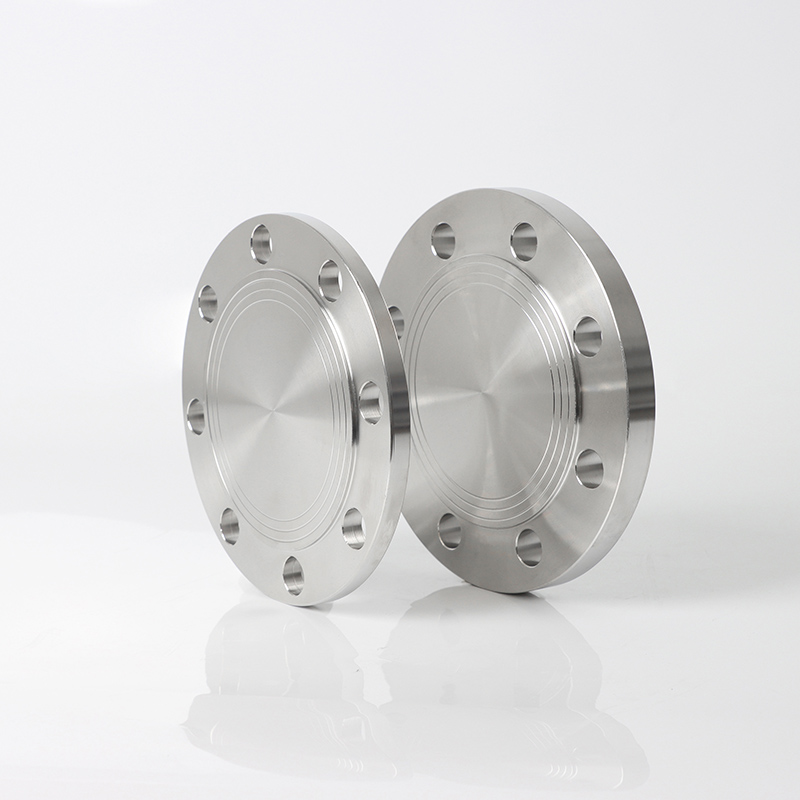

La bride aveugle est un type de bride sans trou central. Il est principalement utilisé pour bloquer, isoler ou réparer les systèmes de pipelines, assurant la sécurité et l'étanchéité. Il joue un rôle important dans les pipelines industriels. Voici ses principaux scénarios d'application et descriptions de fonctions:
1.Pipeline Inspection et maintenance du système
Lorsqu'une certaine section du pipeline doit être réparée, nettoyée ou remplacée, la bride aveugle peut temporairement sceller le pipeline pour éviter les fuites moyennes ou l'entrée d'impuretés externes.
2. Test de pression et isolement du système
Dans les systèmes de pipelines nouvellement construits ou rénovés, des tests de pression (tests hydrostatiques / pneumatiques) sont nécessaires. La bride aveugle peut être utilisée pour sceller les extrémités du tuyau pour assurer la précision du test.
3. Blocage temporaire des pipelines multiples
Dans les industries telles que les produits chimiques et le pétrole, certains pipelines de branche peuvent ne pas être utilisés temporairement mais peuvent devoir être activés à l'avenir. La bride aveugle peut être utilisée pour le blocage temporaire afin d'éviter l'élimination du pipeline.
La technologie avantageuse réalise les avantages des utilisateurs
Scellant absolu sans trous Design + joint métallique avec une fuite nulle, assurant la sécurité
Structure épaissie de haute pression + matériau à haute résistance adapté aux conditions de travail extrêmes
Démontage rapide et assemblage des connexions boulonnées, soudage sans temps de maintenance de plus de 30%
Matériaux spéciaux résistants à la corrosion / traitement de surface prolonger la durée de vie du pipeline
Compliance de certification ASME / EN / GB normalisée, sans souci, applicable à l'échelle mondiale
