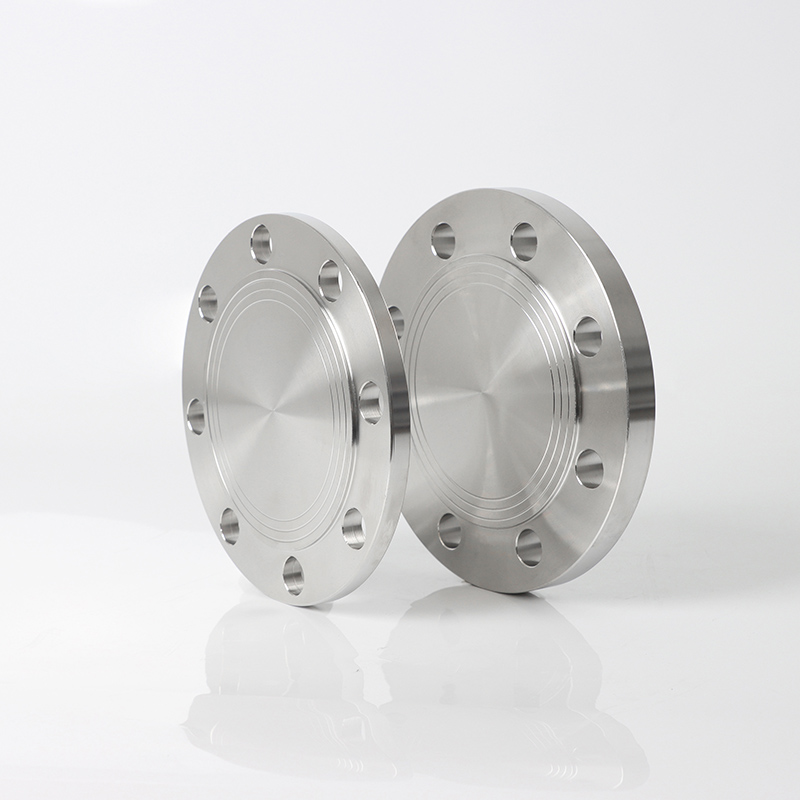

ANSI B16.5 1500 lb en acier inoxydable Bride à plaque aveugle COUVERCE PLAQUE DE PLAQUE COMMÉNÉE Les produits non standard sont pris en charge

Partager sur:

ANSI B16.5 1500 lb en acier inoxydable Bride à plaque aveugle COUVERCE PLAQUE DE PLAQUE COMMÉNÉE Les produits non standard sont pris en charge

Norme de production:ASME B16.5, ANSI B16.5, ASME B16.47, ANSI B16.47, MSS SP-44, API 605, EN 1092-1, ISO 7005-1, JIS B2220, DIN, BS 4504, API 6A.

MATÉRIEL: ACIER INOXDUBLE:ASTM A182, F304 / F304L, F316 / F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Alloy 904L). EN 10088-3, 1.4301 (304), 1,4404 (316L).

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Bride BL
Marque de produit:
SDFL

Description du produit

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

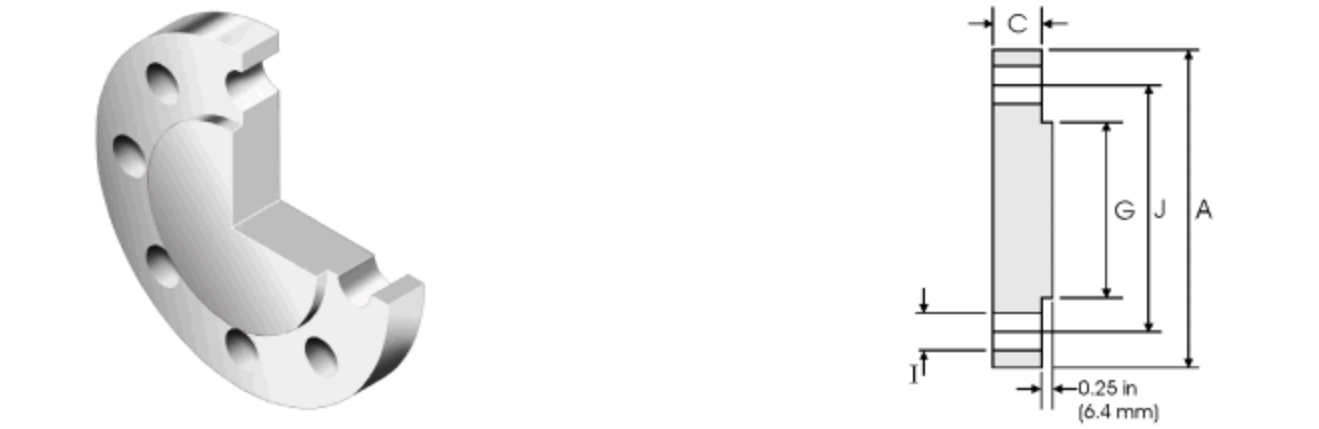

ANSI 1500LB BL

Taille nominale		Diamètre extérieur	Diamètre du cercle central	Diamètre du trou du boulon	Nombre de trous de boulons	Hauteur de la bride	Diamètre de la face de scellement	Hauteur du visage de scellage
DN	NPS	A	J	I			G
15	1/2	120.6	82.6	22.3	4	22.3	35.1	6.4
20	3/4	130	88.9	22.3	4	25.4	42.9	6.4
25	1	149.3	101.6	25.4	4	28.4	50.8	6.4
32	1-1 / 4	158.7	111.3	25.4	4	28.4	63.5	6.4
40	1-1 / 2	177.8	124	28.4	4	31.7	73.15	6.4
50	2	215.9	165.1	25.4	8	38.1	91.9	6.4
65	2-1 / 2	244.3	190.5	28.4	8	41.1	104.6	6.4
80	3	266.7	203.2	31.7	8	47.7	127	6.4
100	4	311.1	241.3	35	8	53.8	157.2	6.4
125	5	374.6	292.1	41.1	8	73.15	185.7	6.4
150	6	393.7	317.5	38.1	12	82.5	215.9	6.4
200	8	482.6	393.7	44.4	12	91.9	269.7	6.4
250	10	584.2	482.6	50.8	12	107.9	323.9	6.4
300	12	673.1	571.5	53.8	16	123.9	381	6.4
350	14	749.3	635	60.5	16	133.3	412.8	6.4
400	16	825.5	704.8	66.6	16	146	469.9	6.4
450	18	914.4	774.7	73.2	16	162	533.4	6.4
500	20	984.2	831.8	79.3	16	177.8	584.2	6.4
600	24	1168.4	990.6	91.9	16	203.2	692.2	6.4

Scénarios d'application

ANSI B16.5 Classe 1500 Boute aveugle est un composant clé dans les systèmes de pipelines à haute pression et à haute température, adaptés au bouchage, à l'isolement et aux tests dans des conditions de travail sévères. Sa conception est conforme à la norme américaine ASME B16.5 et est applicable à des environnements à haute pression de classe de 1500 livres (PN260).
