Bride BL
SDFL

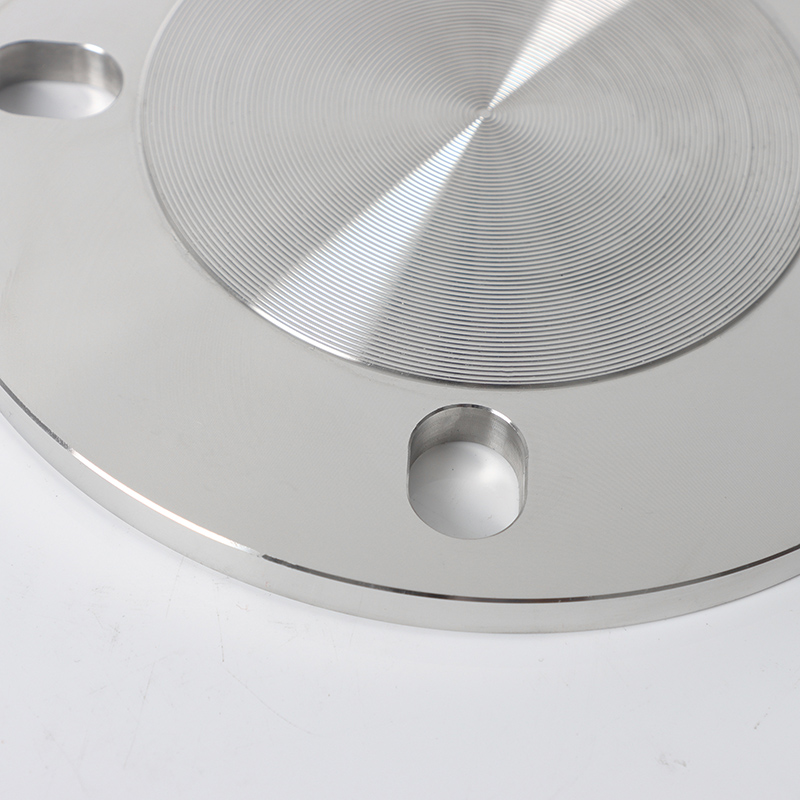

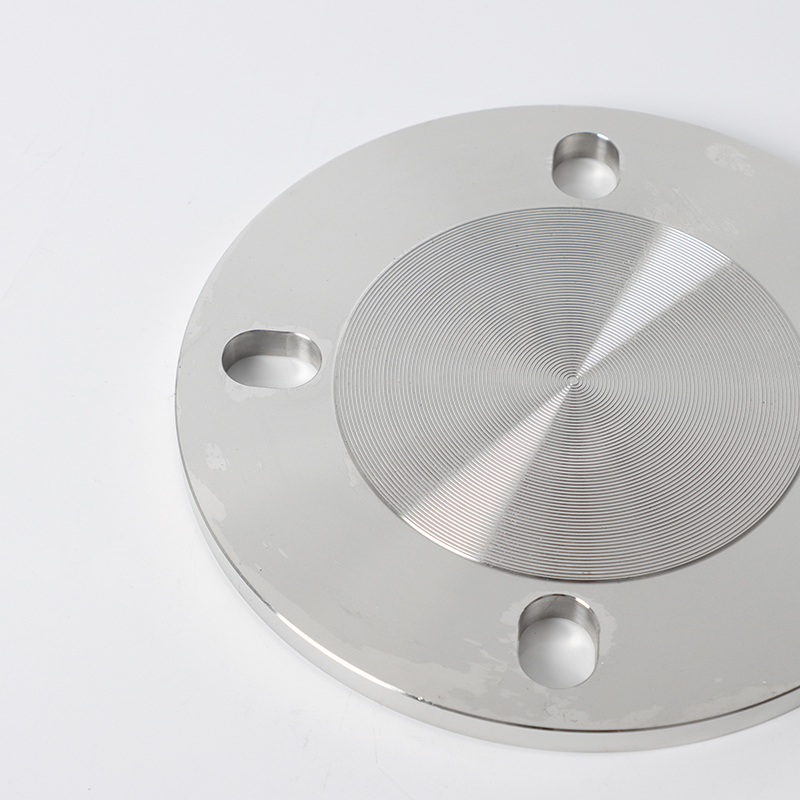

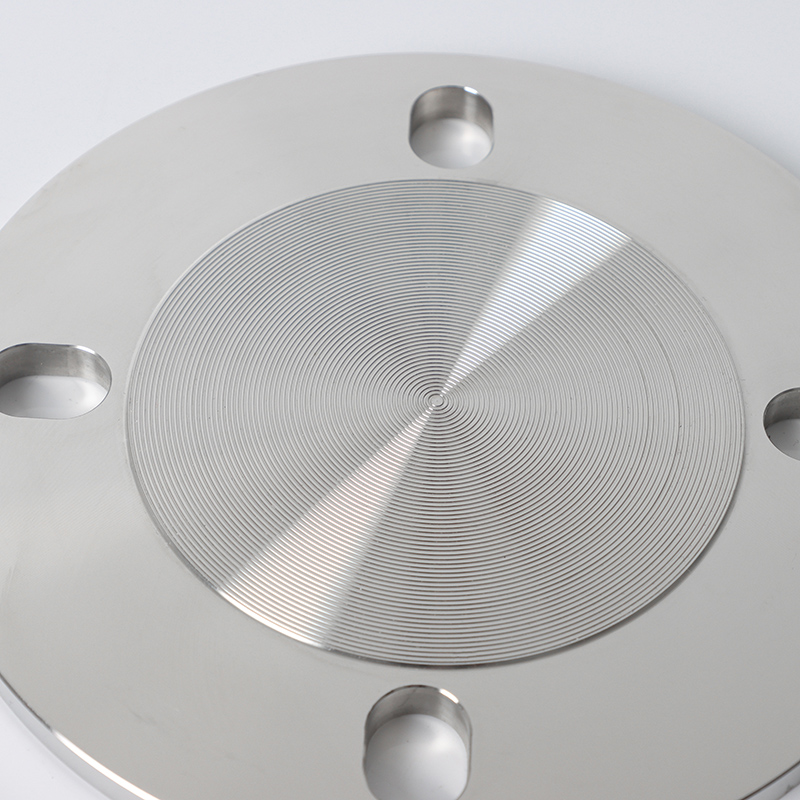

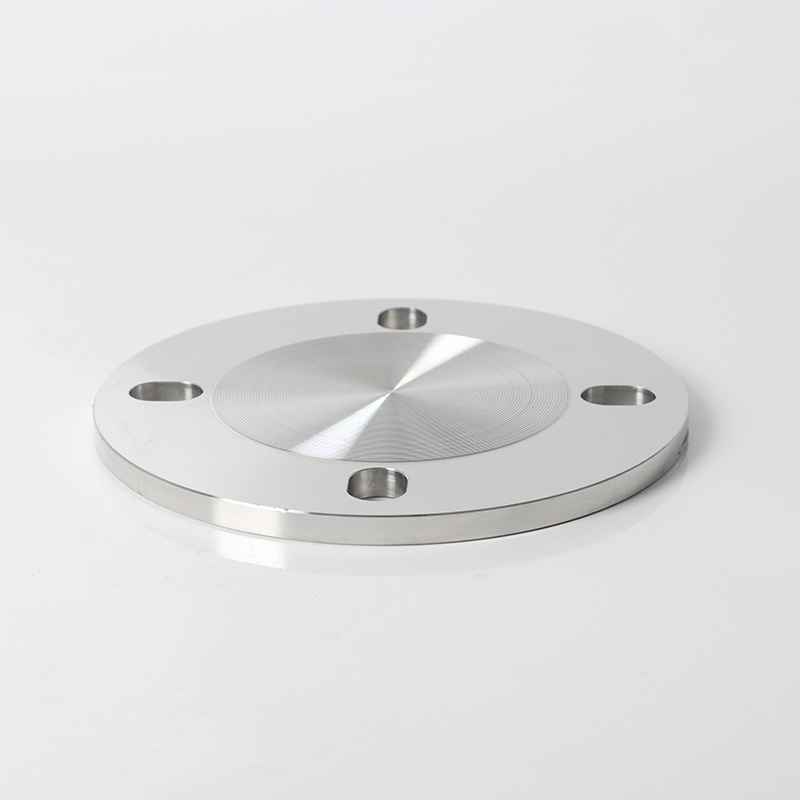

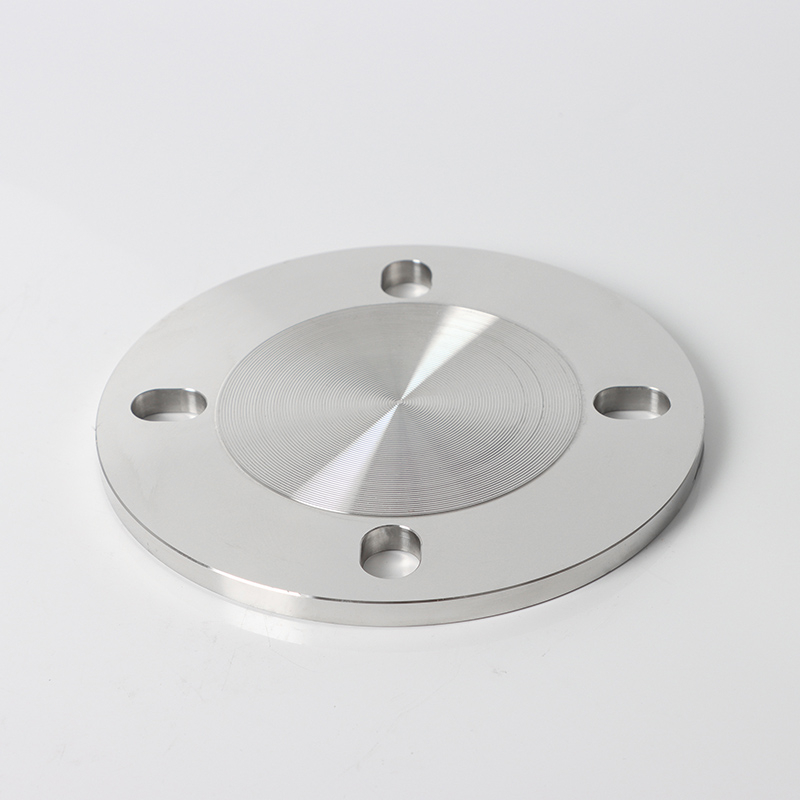

Cette bride aveugle ASME B16.5 est une solution d'isolement polyvalente pour la maintenance, les arrêts et les modifications du système. Construit en de haute qualité acier inoxydable F304 / F316 - connu pour leur excellente résistance à la corrosion et résistance mécanique - il fournit un joint sécurisé aux extrémités du tuyau tout en résumant les exigences des environnements industriels à haute pression. Contrairement aux capuchons soudés, sa conception boulonnée permet un accès facile pendant les inspections, ce qui en fait un choix rentable pour les systèmes critiques nécessitant une maintenance fréquente.
Paramètre | Détails |
Standard | ASME B16.5 (classe 150–2500) avec une pleine conformité aux exigences dimensionnelles et matérielles |
Matériel | F304 (304SS, 18CR-8NI), F316 (316SS, 18CR-10NI-2MO) avec F316L en option pour les applications à faible teneur en carbone |
Type de joint | Face surélevée (RF) pour le service général, joint de bague (RJ) pour les systèmes de classe 600+ haute pression |
Plage de température | -20 ° C à 450 ° C (F304, adapté à une chaleur ambiante à modérée), -20 ° C à 600 ° C (F316, idéal pour la vapeur à haute température) |
Isolement rapide : la conception boulonnée permet un démontage sans outil lors des inspections de routine , réduisant les temps d'arrêt jusqu'à 30% par rapport aux alternatives soudées. La surface d'étanchéité plate de la bride assure une compression uniforme du joint pour une isolement fiable.
Construction robuste : le grade F316 incorpore du molybdène (2-3% de teneur) pour résister à la fissuration de la corrosion des contraintes de chlorure, ce qui le rend indispensable dans les systèmes marins ou de saumure où les concentrations de sel dépassent 35 000 ppm.
Usinage de précision : ASME B16.5 mandater ± 1,6 mm de diamètre du trou de boulon Tolérance et finition de surface RA 12,5 sur les faces d'étanchéité, garantissant un contact cohérent du joint et minimisant les trajets de fuite.
Approbation multi-industrie : certifiée aux normes API 605 pour les brides de grand diamètre (NPS 26 '- 60 ') et conforme à la section ASME BPVC IX pour les procédures de soudage, répondant aux exigences de sécurité dans les codes de navire à pression et de pipeline.
REFIGIERES : Classe 300 RF Blind Bidans isolat les sections des réacteurs pendant les revirements planifiés, empêchant les fuites d'hydrocarbures dans les unités de fissuration catalytiques fonctionnant à une pression de 3 MPa.
Traitement de l'eau : les brides aveugles F304 avec des joints de face plate (FF) sont utilisées dans les conduites d'eau chlorées, où leur surface non réactive résiste à la dégradation des niveaux de chlore jusqu'à 5 ppm.
Terminaux de GNL : les brides F316 séchées par la RJ maintiennent l'intégrité dans les réservoirs de stockage de GNL cryogéniques, tendant des températures aussi basses que -162 ° C tout en empêchant les fuites de gaz froid.
Q: Comment tester l'intégrité du joint de la bride?
R: Effectuer des tests hydrostatiques à 1,5 fois la pression nominale (par exemple, 4,5 MPa pour la classe 300) en utilisant un joint enroulé en spirale non-asbestos; maintenir une pression pendant 30 minutes sans une fuite visible ni une chute de pression dépassant 5%.
Q: Peut-il gérer les conditions de vide?
R: Oui. Sélectionnez des brides de classe 1500+ associées à des joints en cuivre-asbestos ou en PTFE pour maintenir les joints étanches à l'air dans les systèmes notés sous vide (jusqu'à -1 bar), couramment utilisés dans les colonnes de distillation chimique.
Q: Quels matériaux de boulon sont recommandés?
R: Utilisez les boulons ASTM A193 B8 (acier inoxydable) pour les brides F304 et ASTM A193 B8M pour les brides F316 pour assurer la compatibilité des matériaux et la résistance à la corrosion.
