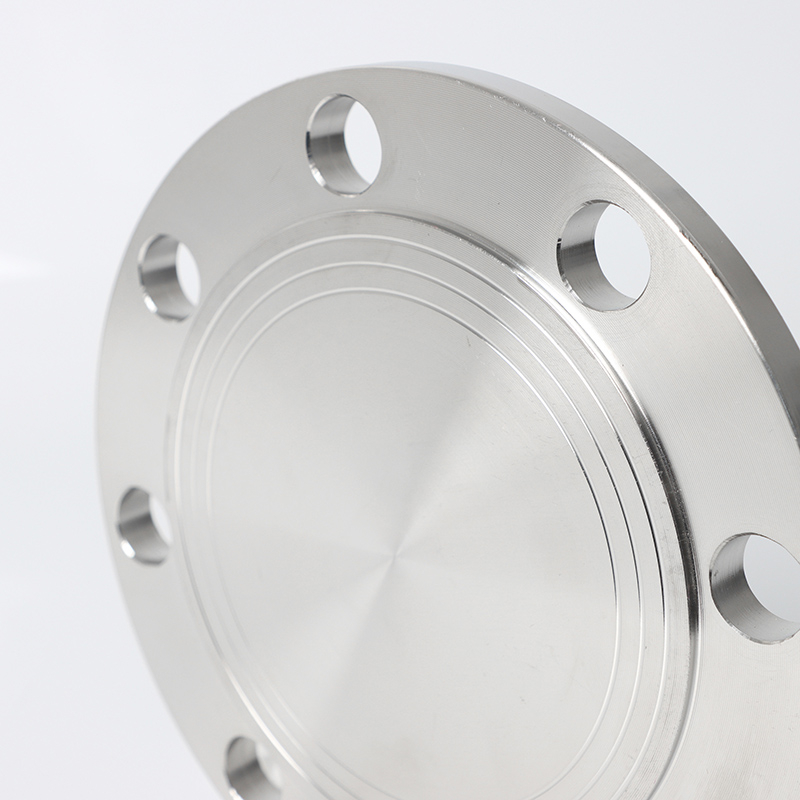

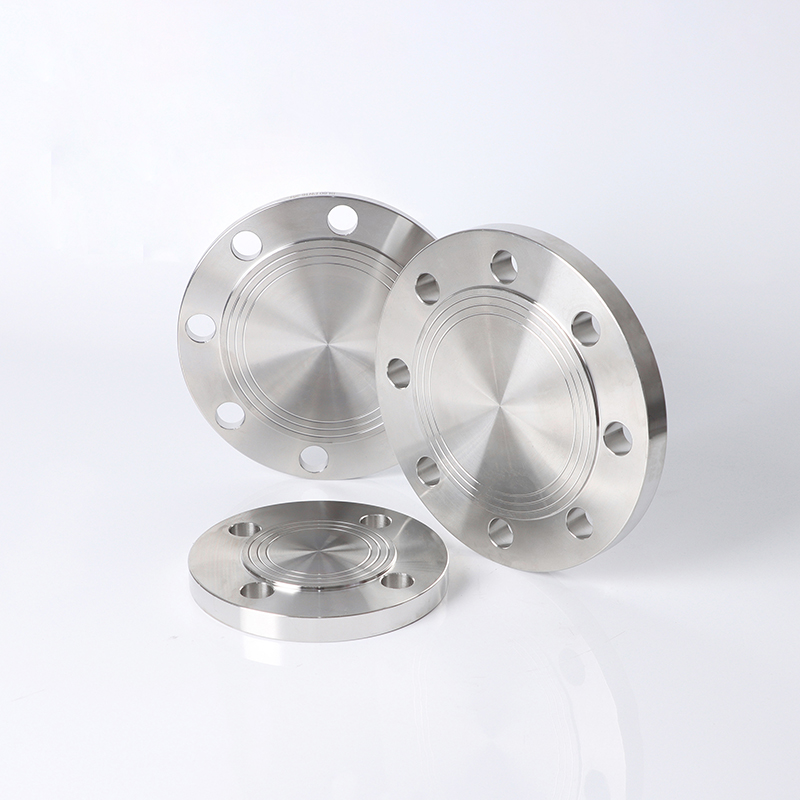

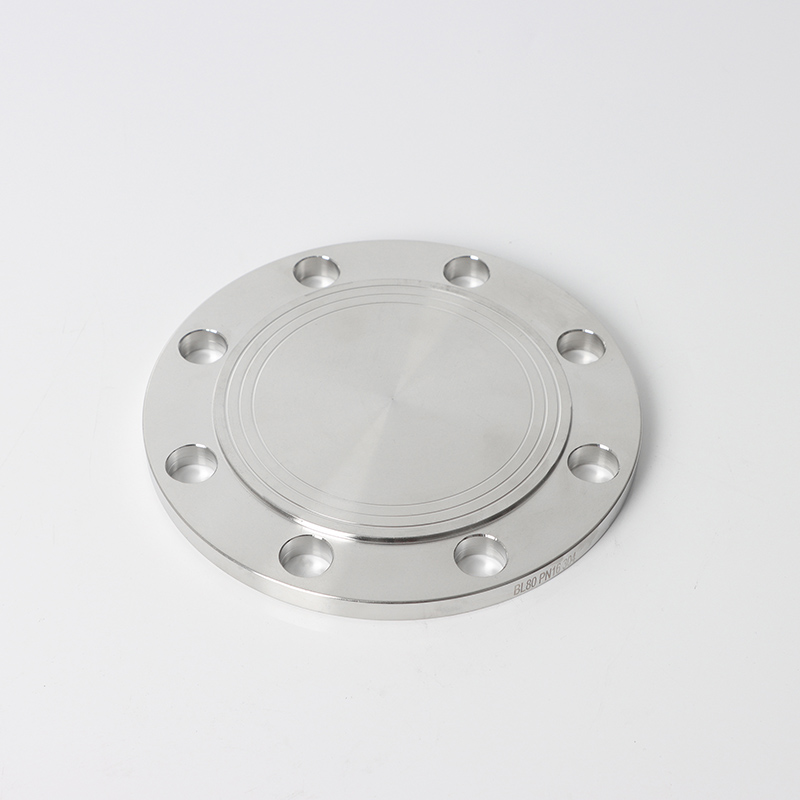

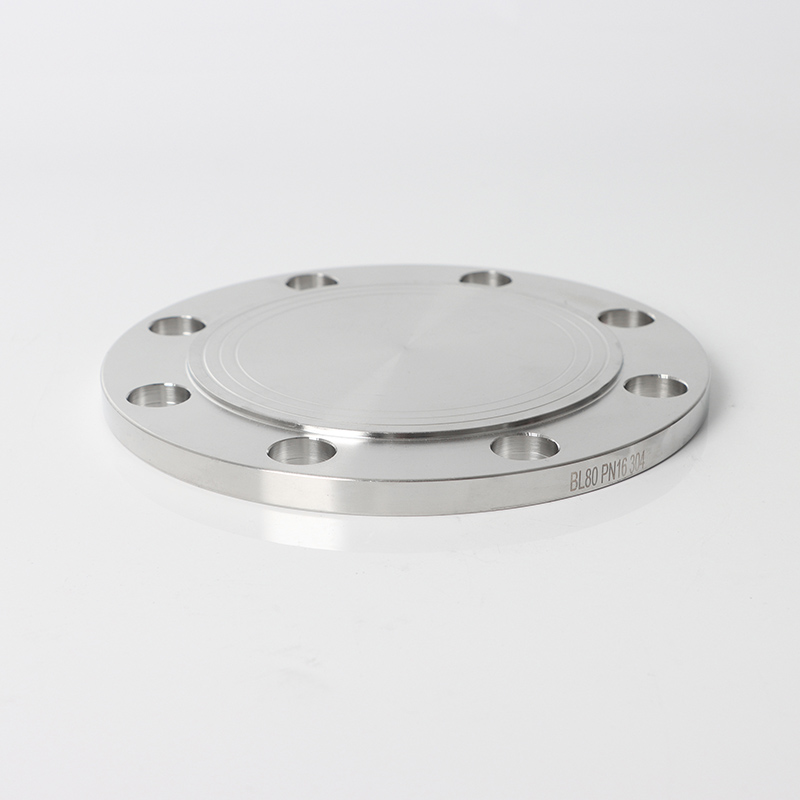

Bride BL
SDFL

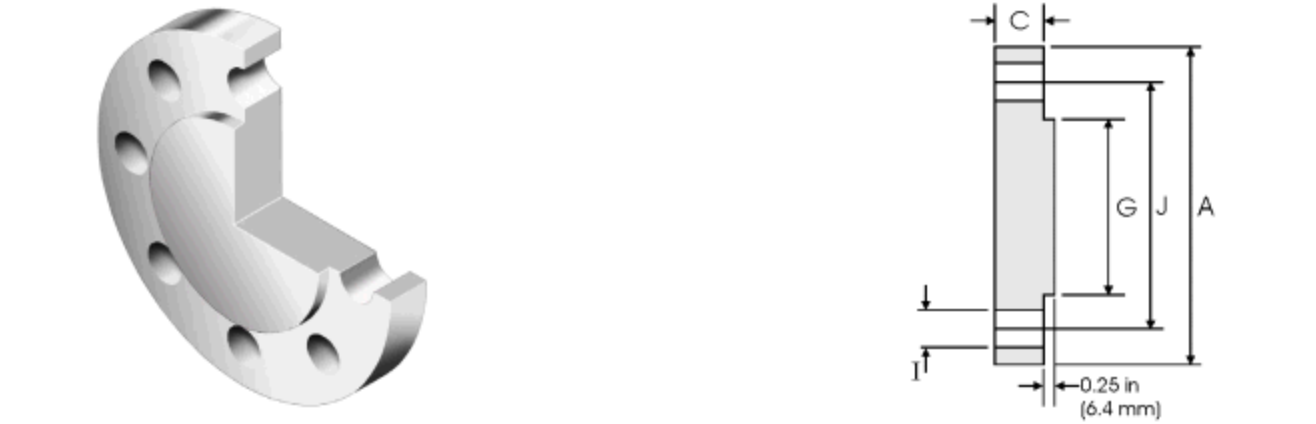

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Hauteur de la bride | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 133.4 | 88.9 | 22.4 | 4 | 30.2 | 35.1 | 6.4 |
| 20 | 3/4 | 139.7 | 95.3 | 22.4 | 4 | 31.7 | 42.9 | 6.4 |
| 25 | 1 | 158.8 | 108 | 25.4 | 4 | 35.1 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 184.2 | 130 | 28.4 | 4 | 38.1 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 203.2 | 146.1 | 31.8 | 4 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 235 | 171.5 | 28.4 | 8 | 50.8 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 266.7 | 196.9 | 31.8 | 8 | 57.15 | 104.6 | 6.4 |
| 80 | 3 | 304.8 | 228.6 | 35.1 | 8 | 66.55 | 127 | 6.4 |
| 100 | 4 | 355.6 | 273.1 | 41.1 | 8 | 76.2 | 157.2 | 6.4 |
| 125 | 5 | 419.1 | 323.9 | 47.9 | 8 | 91.9 | 185.7 | 6.4 |
| 150 | 6 | 482.6 | 368.3 | 53.8 | 8 | 108 | 215.9 | 6.4 |
| 200 | 8 | 552.5 | 438.2 | 53.8 | 12 | 127 | 269.7 | 6.4 |
| 250 | 10 | 673.1 | 539.8 | 66.6 | 12 | 165.1 | 323.9 | 6.4 |
| 300 | 12 | 762 | 619.3 | 73.2 | 12 | 184.2 | 381 | 6.4 |
Scénarios spécifiques à l'industrie
Pipelines de collecte et de transmission à haute pression et à gaz, équipement de puits et pipelines de température ultra-bas pour les stations de réception de GNL.
Réacteur chimique à haute pression, unité de polymérisation, réservoir de stockage de milieu corrosif.
Pipeline de vapeur principal et système de réchauffage à haute température de la chaudière électrique.
Pipilines de carburant à haute pression pour les navires, navires de transport de gaz liquéfié (nécessitant des matériaux difficiles à basse température).
Type de système, paramètres de condition de fonctionnement, exigences de bride aveugle
Présentation du gazoduc à haute pression: 25 MPa, température: -30 ~ 50 ° C Matériau: A350 LF3 (ténacité à basse température), surface d'étanchéité: RTJ, boulon: A193 B7M (résistance à la fissuration du stress du soufre).
Pression de l'unité d'éthylène: 22 MPa, température: 300 ° C Matériau: A182 F316L (résistant à la corrosion à haute température), joint: joint enveloppé en acier inoxydable + graphite flexible.
La pression principale du tuyau de vapeur de la centrale est de 26 MPa, la température est de 600 ° C, le matériau est A182 F91 (9CR-1MO-V) et le traitement thermique post-soudure (PWHT) est nécessaire pour éliminer le stress.
