Bride BL
SDFL

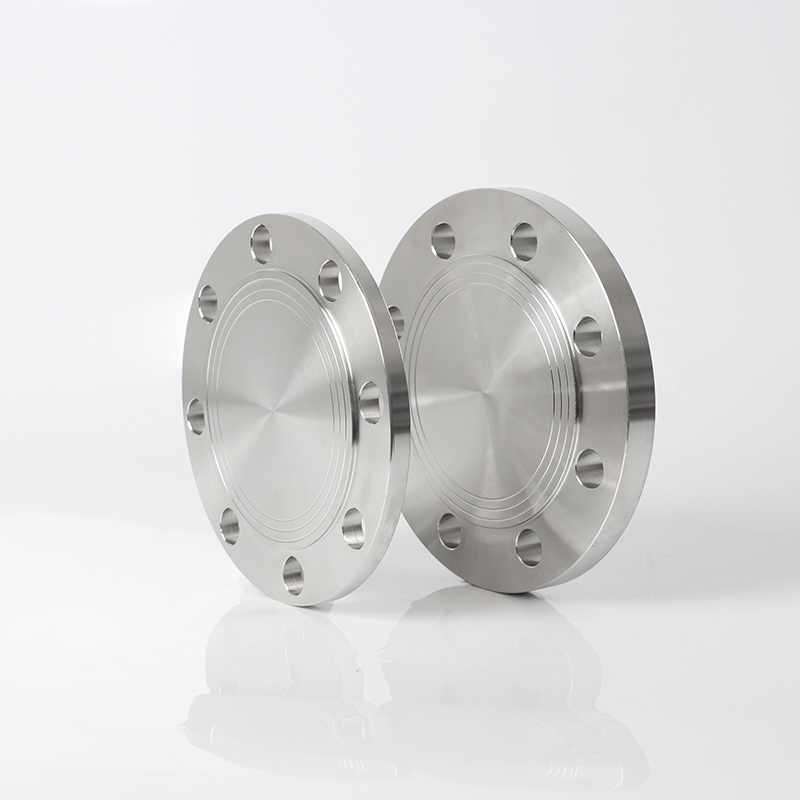

En tant que solution d'isolement à haute pression , cette bride aveugle EN 1092-1 05B DN15 PN25 SS304 intègre une intégrité structurelle robuste avec une résistance à la corrosion exceptionnelle. Sa machée de précision conception de visage vierge (Type 05B) garantit une étanchéité sans fuite même à 2,5 MPa (PN25) , ce qui le rend idéal pour les systèmes de pipeline critiques. Construit à partir de 304 en acier inoxydable (1,4301) - un matériau réputé pour sa composition de chrome de 18% et 8% de nickel - il offre une durabilité à long terme dans des environnements corrosifs allant des usines de traitement chimique aux applications d'ingénierie marine.
Paramètre | Détails |
Standard | EN 1092-1 Type 05B (Blind Bly) |
Matériel | Acier inoxydable 304 (1.4301) |
Cote de pression | PN25 (2,5 MPa) |
Dimensions | OD: 95 mm, cercle de boulons: 65 mm, épaisseur: 14 mm |
Trous des boulons | 4x M12 (diamètre du cercle de tangage 65 mm) |
Type de joint | Visage plat (ff) |
Plage de température | -20 ° C à 400 ° C |
Performances à haute pression : la conception de la face plate assure une compression uniforme du joint sur toute la surface d'étanchéité, validée par des tests hydrostatiques à 3,75 MPa (1,5 fois la pression nominale) pour répondre aux normes EN 13445.
Résistance à la corrosion : 304 L'acier inoxydable forme une couche d'oxyde passive qui résiste aux environnements chimiques pH 4 à 8 , ce qui le rend adapté aux acides légers, aux alcalis et aux applications de qualité alimentaire nécessitant une stricte compliance d'hygiène.
Conception 05B renforcée : profil plus épais (14 mm) avec les bords renforcés améliore la résistance à la contrainte de flexion dans les systèmes à haute vibration, tels que les pipelines de pompe alternative.
Multi-certification : conforme à la section VIII de l'ASME BPVC pour les applications de navires sous pression et PED 2014/68 / UE pour l'accès au marché européen, assurant la sécurité dans les industries mondiales.
Traitement chimique : isole efficacement les vaisseaux réacteurs lors des arrêts de maintenance, résumant 2,5 MPa + pression dans les environnements manipulant des solutions d'acide sulfurique et d'hydroxyde de sodium.
Génie maritime : scellé les réservoirs d'eau de ballast à bord des navires et les lignes de refroidissement de l'eau de mer, où 304 en acier inoxydable résiste à la corrosion en eau salée dans les installations offshore et côtières.
Systèmes HVAC : utilisés dans les lignes de condensats de vapeur des centrales électriques, en maintenant l'intégrité à des températures de 400 ° C dans les circuits d'eau d'alimentation de la chaudière.
Q: Quel matériau de joint est recommandé pour les applications PN25?
R: Les joints enroulés en spirale avec remplissage de graphite (EN 1514-4) sont idéaux, offrant une capacité d'étanchéité métal-métal sous des charges de boulons élevés.
Q: Cette bride peut-elle être utilisée dans des environnements cryogéniques?
R: Pour les températures inférieures à -20 ° C, passez en acier inoxydable 316L (1,4404) - une variante à faible carbone offrant une ductilité améliorée pour éviter une fracture fragile.
Q: Comment assurer une bonne étanchéité des boulons?
R: Utilisez une clé à couple calibrée réglée sur 35–40 n · m pour les boulons M12, après une séquence de redressement croisé diagonal pour assurer une distribution de pression uniforme.
