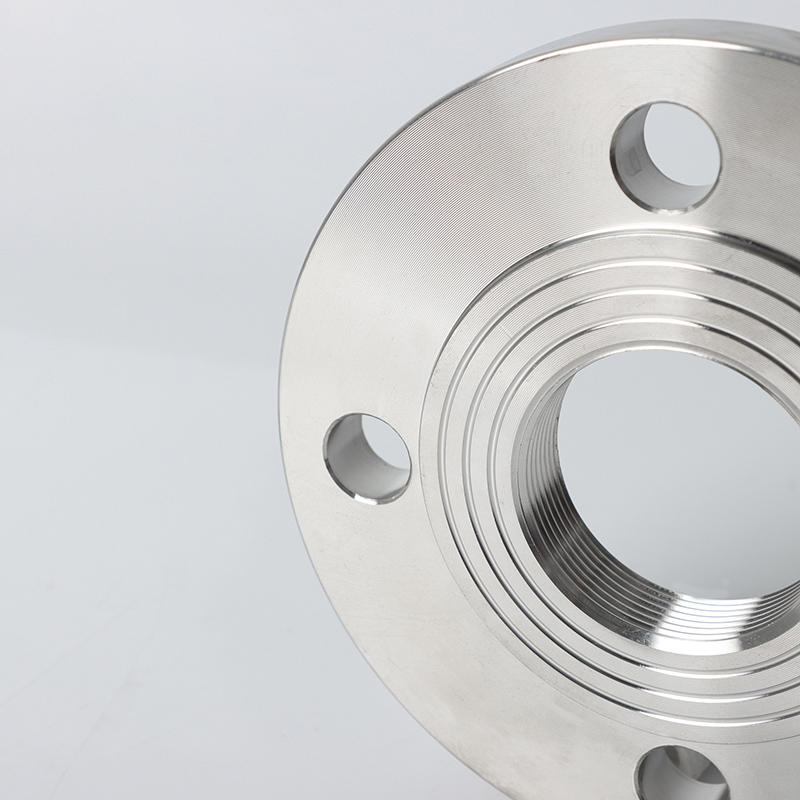

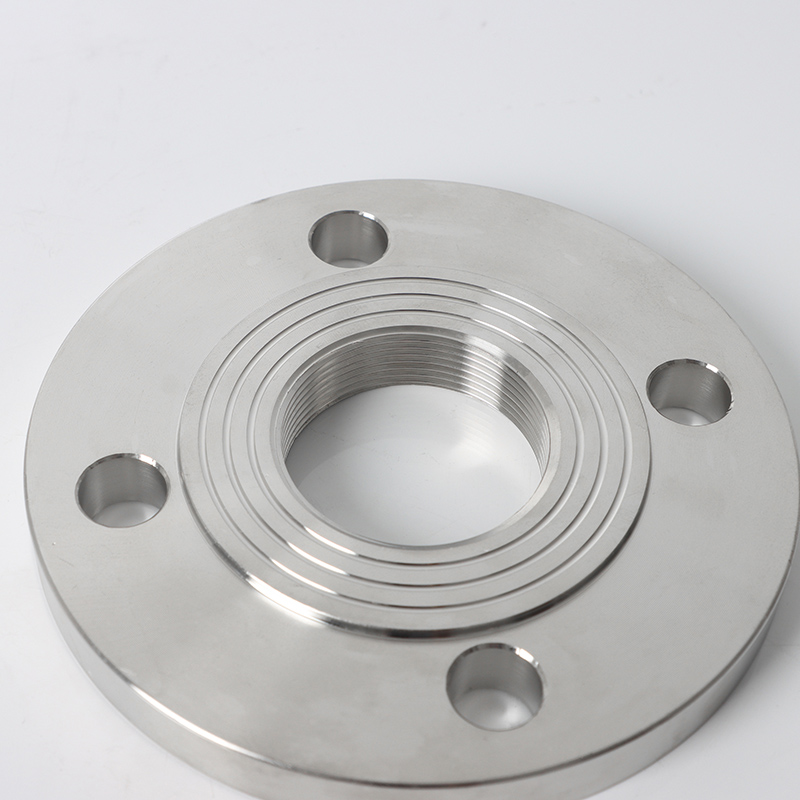

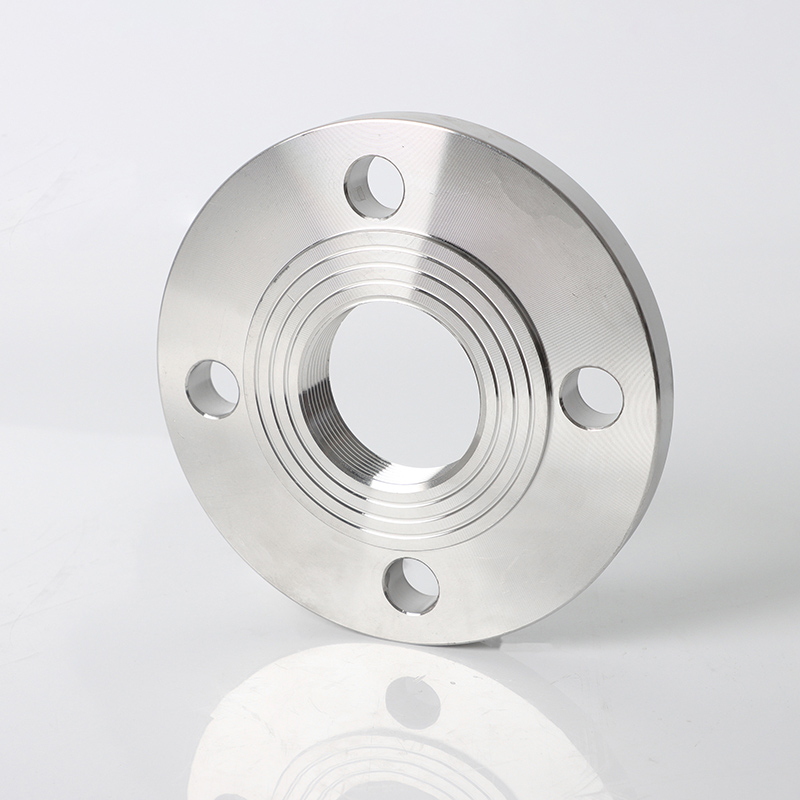

Bride
SDFL

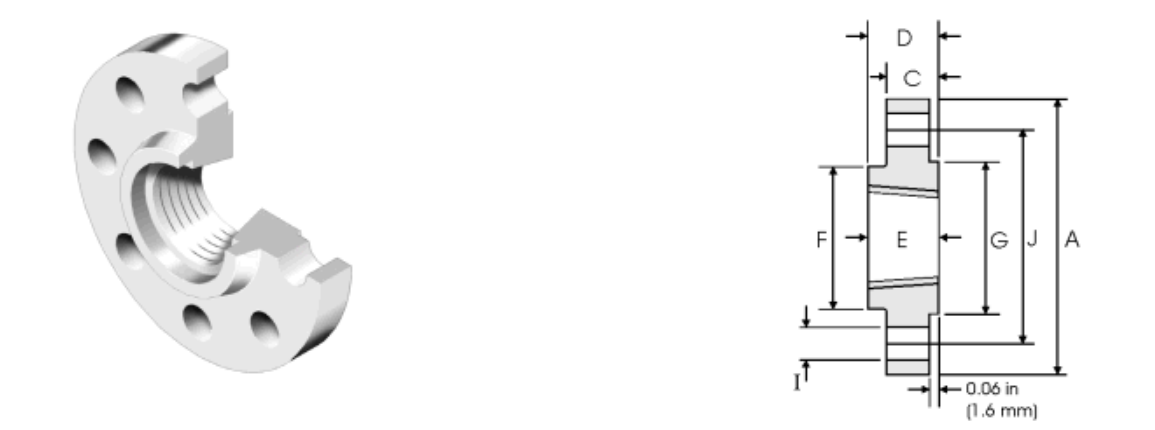

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 17 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 22.5 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 29 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1 / 4 | 117.3 | 88.9 | 15.7 | 4 | 37.5 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1 / 2 | 127 | 98.6 | 15.7 | 4 | 43.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 55 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1 / 2 | 177.8 | 139.7 | 19.1 | 4 | 71 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 83.5 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1 / 2 | 215.9 | 177.8 | 19.1 | 8 | 96 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 108.5 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 134 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 159.5 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
Applications et fonctionnalités des brides filetées
Scénarios d'application:
1. tuyauterie de services publics à pression (eau / gaz), systèmes de gicleurs d'incendie pour une installation rapide
2. pompes de mesure chimique, lignes d'air de l'instrument (≤nps 2 ')
3. Points d'échantillon de Wellhead, connexions de jauge (aucun travail à chaud requis)
4. Adaptateurs de serrage sanitaires pour les tuyaux en acier inoxydable (EHEDG conforme)
5. Pipe de navire temporaire, lignes de dérivation de maintenance amovibles
Caractéristiques clés:
1. Installation sans coup de pouce: économise 60% de main-d'œuvre vs soudage
2. Filetages tacotés (NPT / BSPT) + scellant PTFE pour les joints anti-fuite
3. Les écrous de blocs / threadlocker résistent à la vibration (<200Hz)
4.Rébérable (> 5 cycles): Remplacez le joint uniquement pour la maintenance
5,30% plus mince que les brides WN pour les espaces serrés
AVERTISSEMENT CRITIQUE: Les brides filetées ne sont pas universelles! L'utilisation abusive dans les systèmes à haute pression peut provoquer le décapage du fil → les fuites catastrophiques.
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 17 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 22.5 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 29 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1 / 4 | 117.3 | 88.9 | 15.7 | 4 | 37.5 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1 / 2 | 127 | 98.6 | 15.7 | 4 | 43.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 55 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1 / 2 | 177.8 | 139.7 | 19.1 | 4 | 71 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 83.5 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1 / 2 | 215.9 | 177.8 | 19.1 | 8 | 96 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 108.5 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 134 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 159.5 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
Applications et fonctionnalités des brides filetées
Scénarios d'application:
1. tuyauterie de services publics à pression (eau / gaz), systèmes de gicleurs d'incendie pour une installation rapide
2. pompes de mesure chimique, lignes d'air de l'instrument (≤nps 2 ')
3. Points d'échantillon de Wellhead, connexions de jauge (aucun travail à chaud requis)
4. Adaptateurs de serrage sanitaires pour les tuyaux en acier inoxydable (EHEDG conforme)
5. Pipe de navire temporaire, lignes de dérivation de maintenance amovibles
Caractéristiques clés:
1. Installation sans coup de pouce: économise 60% de main-d'œuvre vs soudage
2. Filetages tacotés (NPT / BSPT) + scellant PTFE pour les joints anti-fuite
3. Les écrous de blocs / threadlocker résistent à la vibration (<200Hz)
4.Rébérable (> 5 cycles): Remplacez le joint uniquement pour la maintenance
5,30% plus mince que les brides WN pour les espaces serrés
AVERTISSEMENT CRITIQUE: Les brides filetées ne sont pas universelles! L'utilisation abusive dans les systèmes à haute pression peut provoquer le décapage du fil → les fuites catastrophiques.
