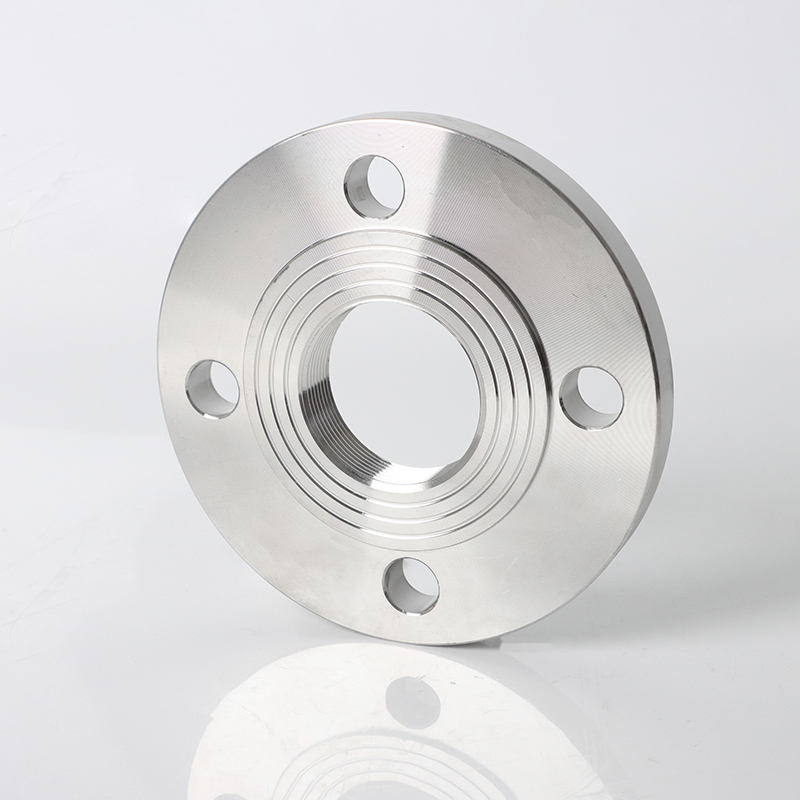

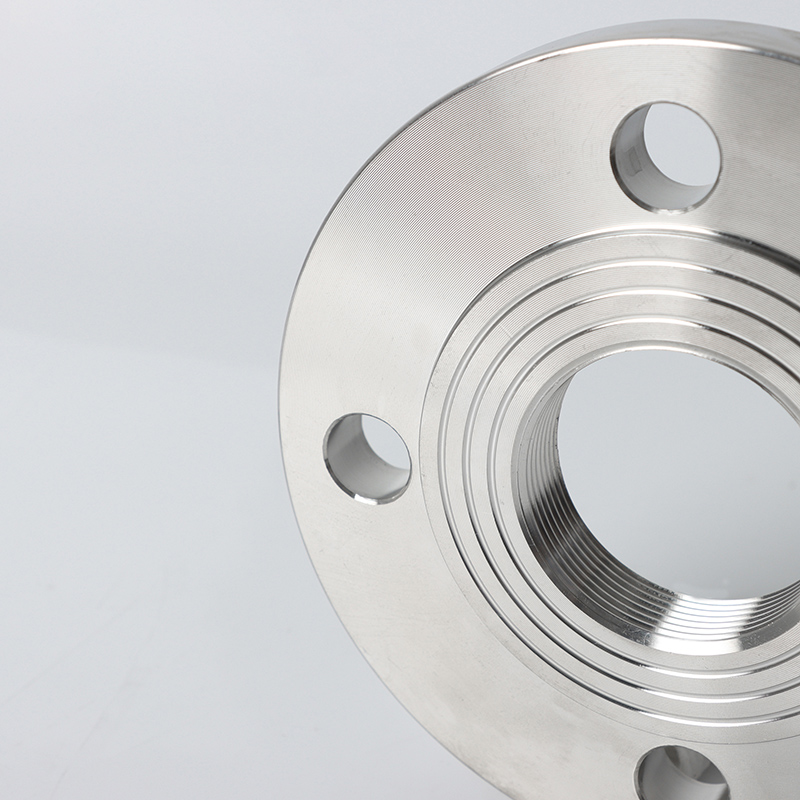

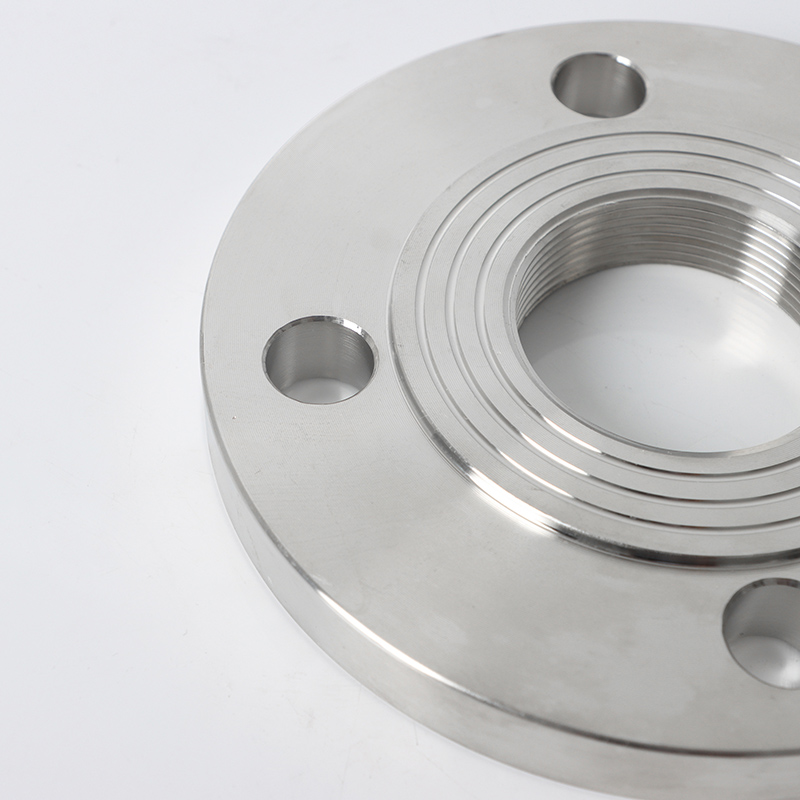

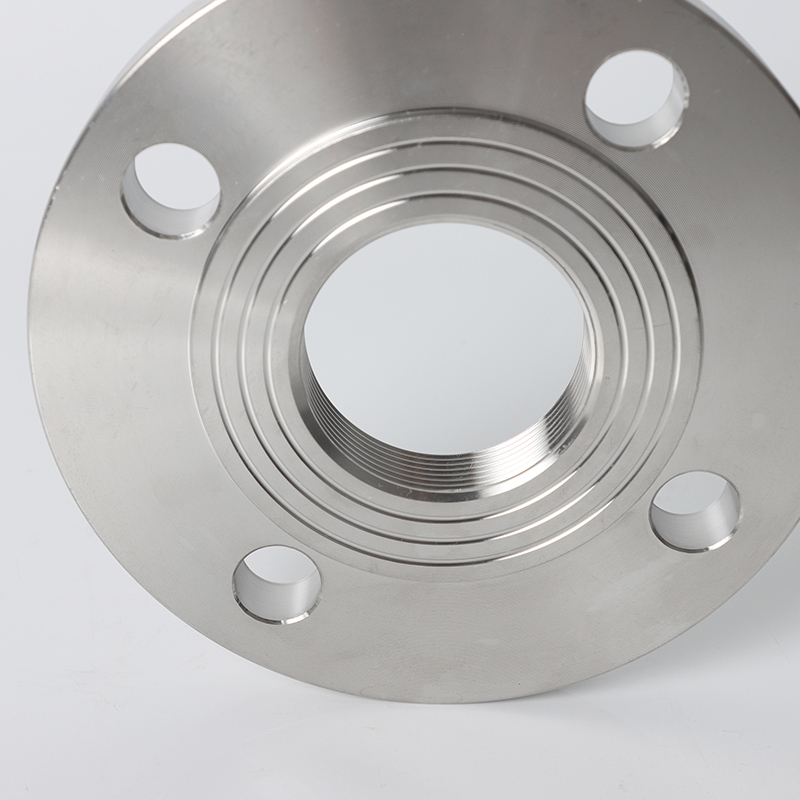

Bride
SDFL

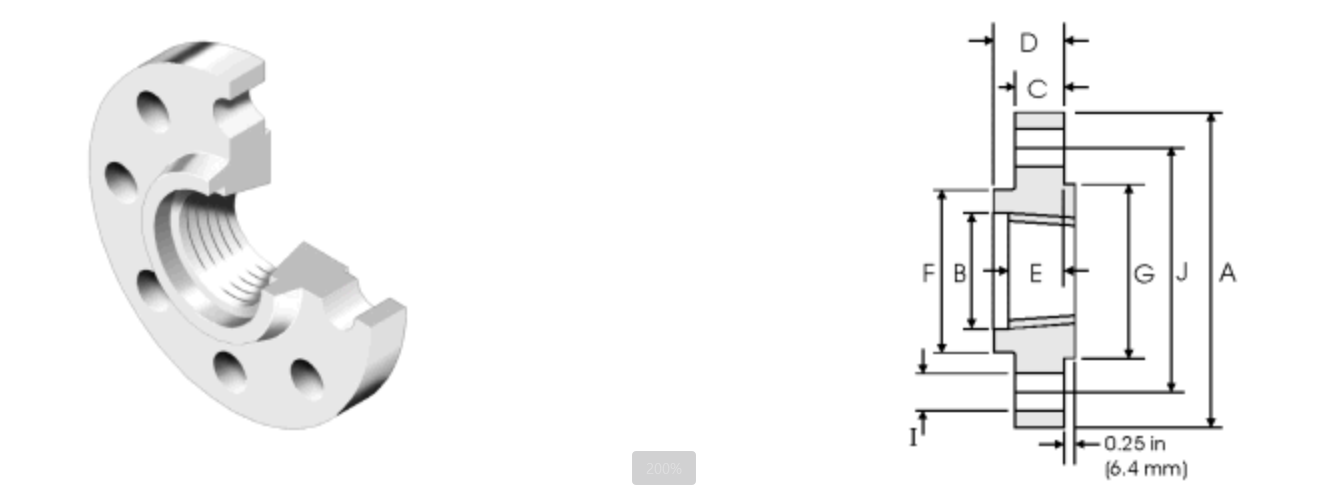

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | Ａ | Ｊ | I | Ｅ | Ｃ | Ｆ | Ｄ | Ｇ | ||
| １５ | 1/2 | ９５．３ | ６６．５ | １５．７ | ４ | １７ | １４．２ | ３８．１ | ２２．４ | ３５．１ | ６．４ |
| ２０ | 3/4 | １１７．３ | ８２．６ | １９．１ | ４ | ２２．５ | １５．７ | ４７．８ | ２５．４ | ４２．９ | ６．４ |
| ２５ | 1 | １２４ | ８８．９ | １９．１ | ４ | ２９ | １７．５ | ５３．８ | ２６．９ | ５０．８ | ６．４ |
| ３２ | 1-1 / 4 | １３３．４ | ９８．６ | １９．１ | ４ | ３７．５ | ２０．６ | ６３．５ | ２８．４ | ６３．５ | ６．４ |
| ４０ | 1-1 / 2 | １５５．４ | １１４．３ | ２２．４ | ４ | ４３．５ | ２２．４ | ６９．８５ | ３１．７５ | ７３．１５ | ６．４ |
| ５０ | 2 | １６５．１ | １２７ | １９．１ | ８ | ５５ | ２５．４ | ８４．１ | ３６．６ | ９１．９ | ６．４ |
| ６５ | 2-1 / 2 | １９０．５ | １４９．４ | ２２．４ | ８ | ７１ | ２８．４ | １００．１ | ４１．１ | １０４．６ | ６．４ |
| ８０ | 3 | ２０９．６ | １６８．１ | ２２．４ | ８ | ８３．５ | ３１．７５ | １１７．３ | ４６ | １２７ | ６．４ |
| ９０ | 3-1 / 2 | ２２８．６ | １８４．２ | ２５．４ | ８ | ９６ | ３５．１ | １３３．４ | ４９．３ | １３９．７ | ６．４ |
| １００ | 4 | ２７３．１ | ２１５．９ | ２５．４ | ８ | １０８．５ | ３８．１ | １５２．４ | ５３．８ | １５７．２ | ６．４ |
| １２５ | 5 | ３３０．２ | ２６６．７ | ２８．４ | ８ | １３４ | ４４．５ | １８９ | ６０．４５ | １８５．７ | ６．４ |
| １５０ | ６ | ３５５．６ | ２９２．１ | ２８．４ | １２ | １５９．５ | ４７．８ | ２２２．３ | ６６．５５ | ２１５．９ | ６．４ |
Systèmes et scénarios de pipeline de l'industrie des applications
(1) Industries du pétrole, du gaz et des produits chimiques:
Small d'équipement Importation et exportation: contourner les connexions pour les pompes, les vannes et les filtres pour éviter le soudage affectant l'entretien des équipements
(2) Industrie de l'électricité et de l'énergie:
Pipelines auxiliaires de l'énergie nucléaire: systèmes de niveau non de sécurité (tels que le contournement de l'eau de refroidissement)
Système thermique: pipeline de récupération des condensats de la centrale, température ≤ 200 ° C
(3) Génie du traitement de l'eau et de la protection de l'environnement
Traitement des eaux usées industrielles: les brides résistantes à l'acide (comme Hastelloy) sont utilisées pour les pipelines de régulation du pH. Osmose inverse à haute pression (RO) Module de la membrane Connexion avant / gazoduc.
Équipement de dessalement: Osmose inverse à haute pression (RO) Connexion de la conduite avant / arrière de la membrane.
(4) Ingénierie des navires et des océans:
Pipelines auxiliaires de plate-forme offshore, tels que les systèmes d'eau de feu et les pipelines de contrôle hydraulique.
Système de carburant / lubrifiant du navire: connexion filetée du pipeline de pression moyenne (classe 600 lb).
Description du paramètre
Standard ANSI B16.5 (ASME B16.5)
Classe de note de pression 600 lb (approximativement PN10 ~ PN40)
Matériaux: en acier au carbone (A105), acier inoxydable (304/316), acier en alliage (F11 / F22)
Surface de surface d'étanchéité surface convexe (RF), surface plate (FF)
Température applicable -29 ° C ~ + 200 ° C (acier au carbone), -196 ° C ~ + 400 ° C (acier inoxydable)
Type de thread NPT (American Standard Taper Thread), BSPT (British Standard Taper Thread)
