Bride
SDFL
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
Système de pipeline à basse pression / petit diamètre:
(1) couramment utilisé pour transmettre des fluides à basse pression comme l'eau, l'air, la vapeur, l'huile, etc.
(2) Le plus adapté aux pipelines DN15-DN100 (Half '- 4 ').
(3) Par rapport aux diamètres plus grands, les joints filetés peuvent réduire le risque de fuite.
Environnement d'installation avec un espace limité:

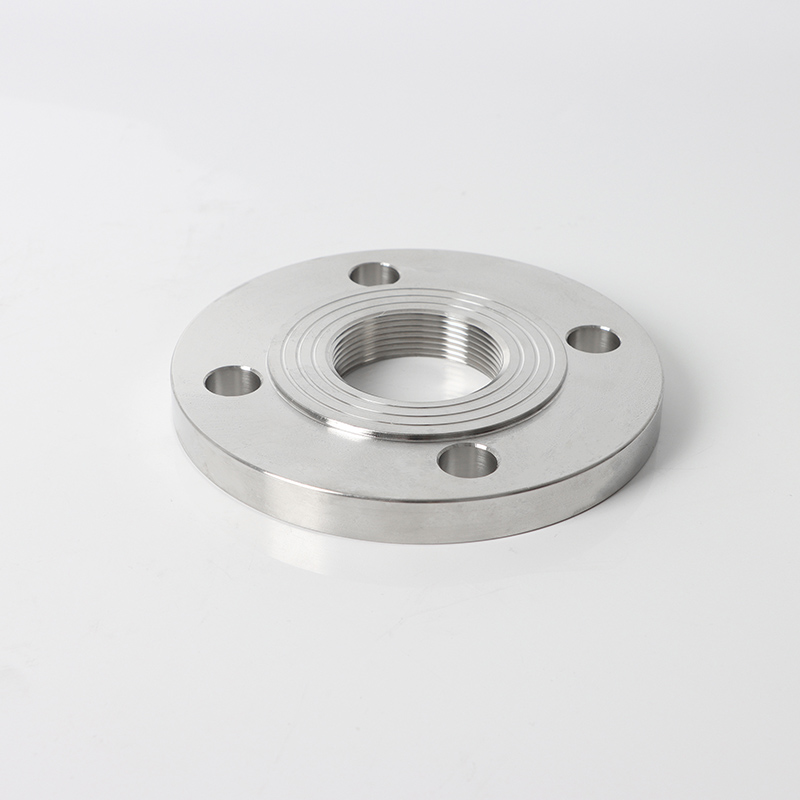

(1) La bride de filetage interne est directement connectée au pipeline à travers des filetages sans soudage, adapté aux zones étroites ou difficiles à souder
Les questions nécessitent une attention:
(1) Il doit être utilisé en conjonction avec le scellant en filetage (comme Loctite), le ruban brut ou le joint métallique pour assurer la scellage.
(2) Les vibrations à long terme peuvent provoquer des fils lâches, une inspection régulière est requise
(3) Les brides de filetage internes sont généralement utilisées dans les systèmes de moyenne et basse pression en dessous de la classe 600 lb, car la haute pression peut facilement provoquer une fuite de filetage
Conception de fil interne:
(1) Le trou intérieur de la bride est usiné avec du fil femelle, qui peut être directement vissé dans les tuyaux de filetage masculin ou les raccords sans soudage.
Type de visage de la bride:
(1) Face plate (FF): Convient aux applications d'étanchéité non critiques à basse pression.
(2) RF (face surélevée): équipée de rainures de joint d'étanchéité pour améliorer les performances d'étanchéité.
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
Système de pipeline à basse pression / petit diamètre:
(1) couramment utilisé pour transmettre des fluides à basse pression comme l'eau, l'air, la vapeur, l'huile, etc.
(2) Le plus adapté aux pipelines DN15-DN100 (Half '- 4 ').
(3) Par rapport aux diamètres plus grands, les joints filetés peuvent réduire le risque de fuite.
Environnement d'installation avec un espace limité:
(1) La bride de filetage interne est directement connectée au pipeline à travers des filetages sans soudage, adapté aux zones étroites ou difficiles à souder
Les questions nécessitent une attention:
(1) Il doit être utilisé en conjonction avec le scellant en filetage (comme Loctite), le ruban brut ou le joint métallique pour assurer la scellage.
(2) Les vibrations à long terme peuvent provoquer des fils lâches, une inspection régulière est requise
(3) Les brides de filetage internes sont généralement utilisées dans les systèmes de moyenne et basse pression en dessous de la classe 600 lb, car la haute pression peut facilement provoquer une fuite de filetage
Conception de fil interne:
(1) Le trou intérieur de la bride est usiné avec du fil femelle, qui peut être directement vissé dans les tuyaux de filetage masculin ou les raccords sans soudage.
Type de visage de la bride:
(1) Face plate (FF): Convient aux applications d'étanchéité non critiques à basse pression.
(2) RF (face surélevée): équipée de rainures de joint d'étanchéité pour améliorer les performances d'étanchéité.
