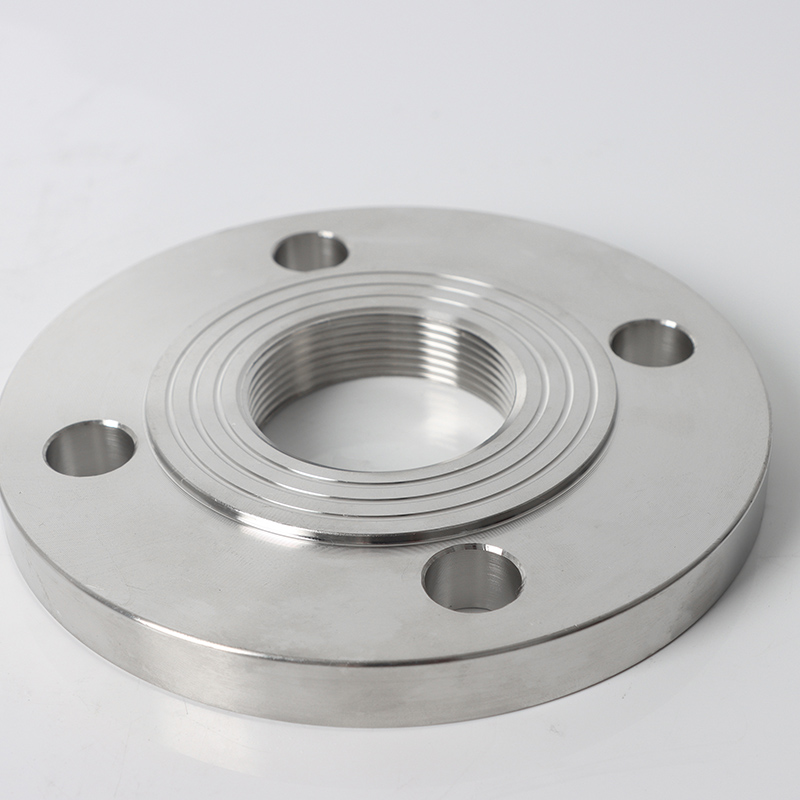

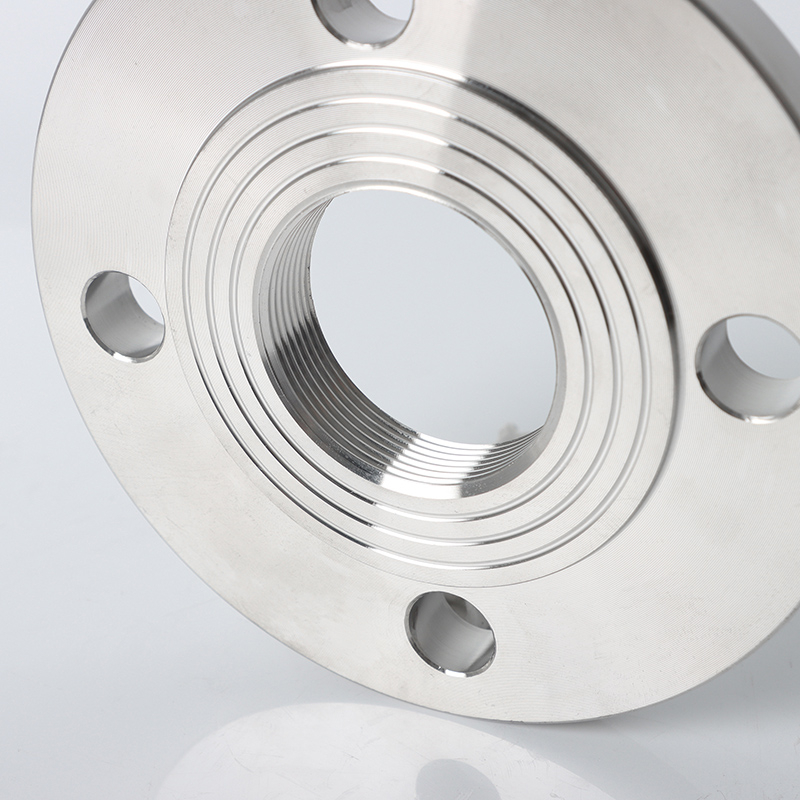

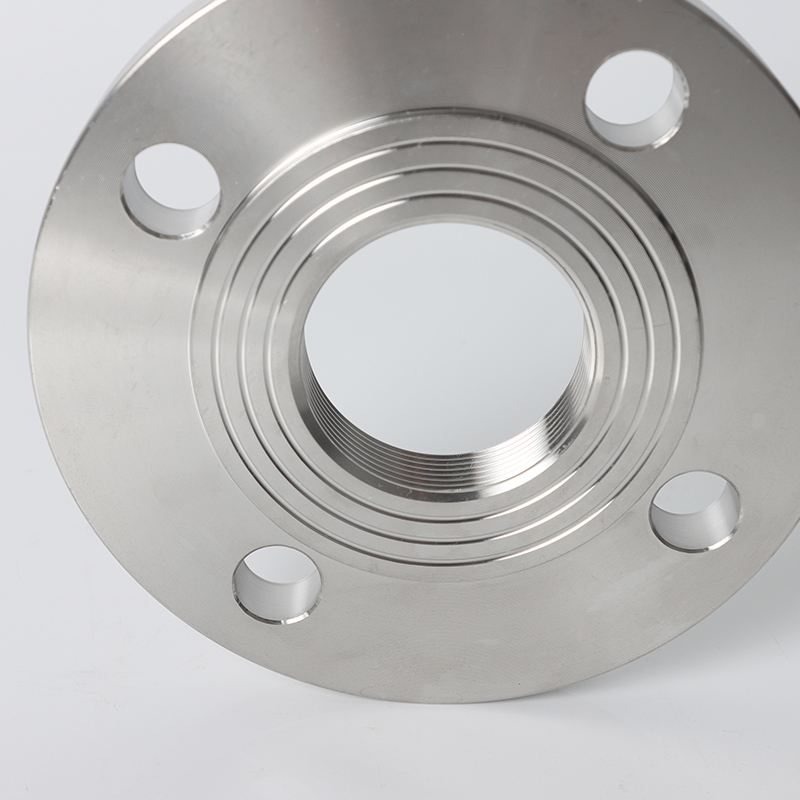

Bride
SDFL

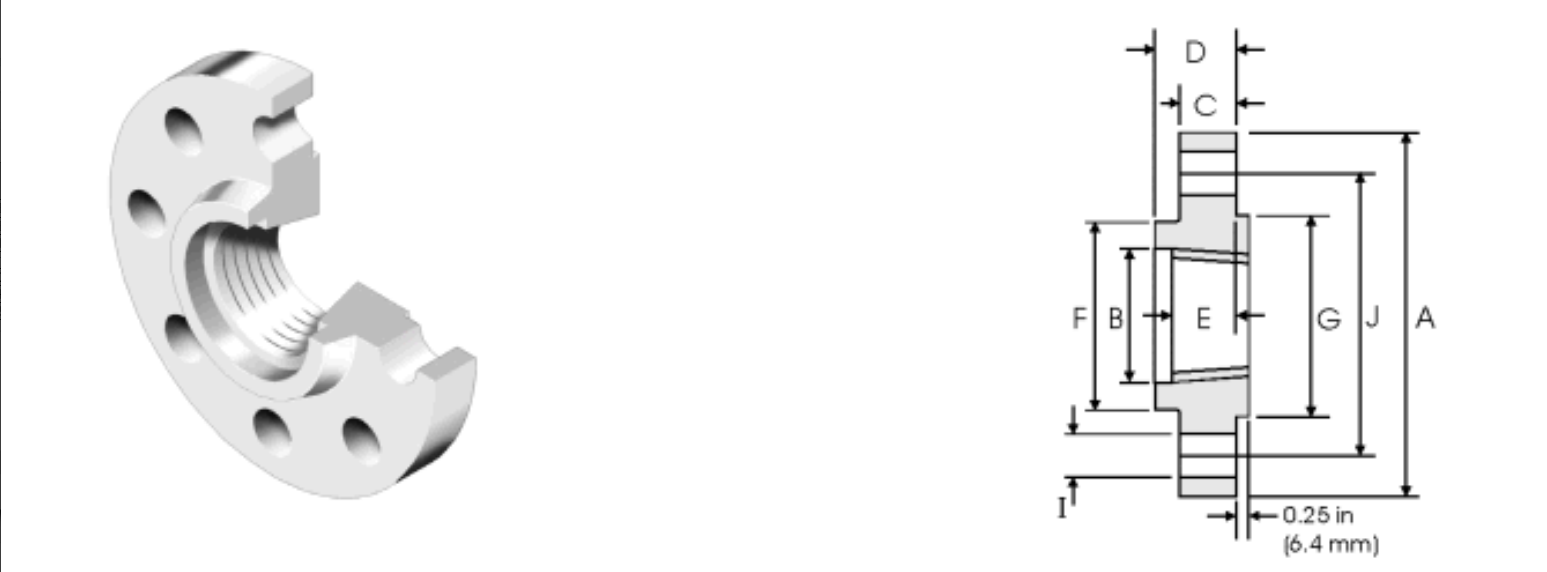

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
Technologie de renforcement du thread:
Processus de filetage à froid: augmentation de 40% de la résistance par rapport aux fils de coupe
Traitement de revêtement laser: soudage de surface résistant aux alliages Stellite 6 en alliage sur les fils
Innovation d'étanchéité:
Joint d'auto-resserrement bimétallique: plus la pression est élevée, plus les performances d'étanchéité sont fortes (applicables à la surface RTJ)
Nano revêtement Scellant: le revêtement de graphène de pulvérisation de filetage atteint une fuite zéro
code de conception
Calcul d'épaisseur de paroi selon la formule ASME B16.34: T ≥ (p × d) / (2s × e + 0,8p)
Longueur d'engagement du fil ≥ 1,5 fois le diamètre nominal (DN40 nécessite ≥ 60 mm)
La charge de boulon de commande de force pré-resserrement est calculée en fonction de l'annexe O d'ASME PCC-1
Test NDE Test 100% ultrasonique (UT) + test de pénétrant liquide (PT)
