| Quantité: | |
|---|---|
Bride
SDFL

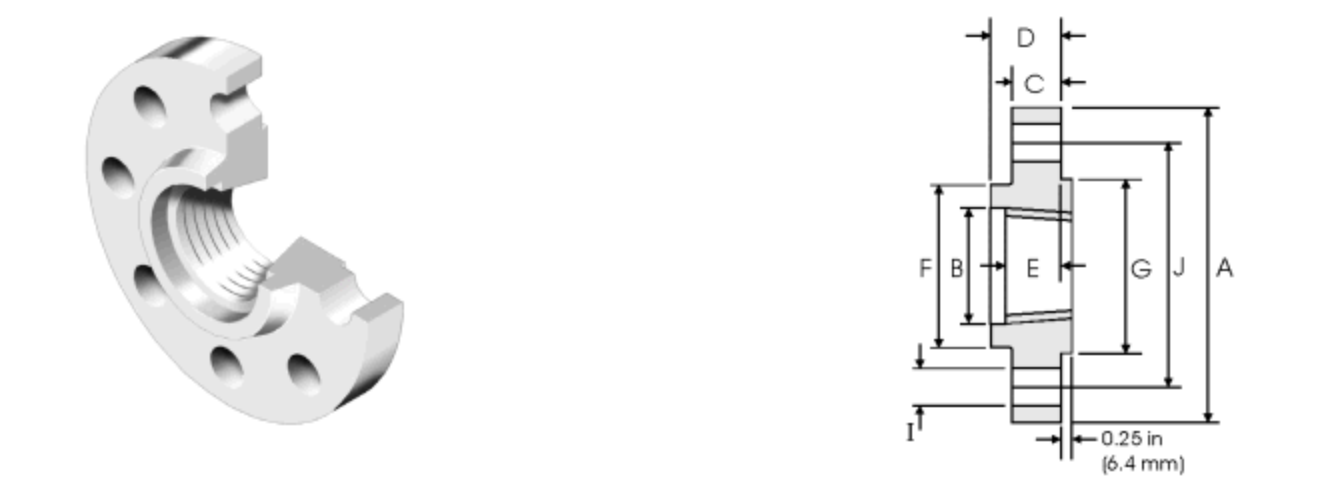

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
Scénario d'application Description du matériel
(1) Conforme à ANSI B16.5, ASME B16.47, DIN, JIS et autres normes pour assurer l'interchangeabilité.
Matériaux divers:
(1) acier inoxydable (304/316 / 316L): résistant à la corrosion, adapté aux industries chimiques et alimentaires.
(2) Acier au carbone (A105): économique et durable, adapté aux pipelines industriels généraux.
(3) Alliage en alliage (F11 / F22): résistant à la température élevée et à la haute pression, adapté à l'industrie électrique.
Définitions de base et spécifications standard

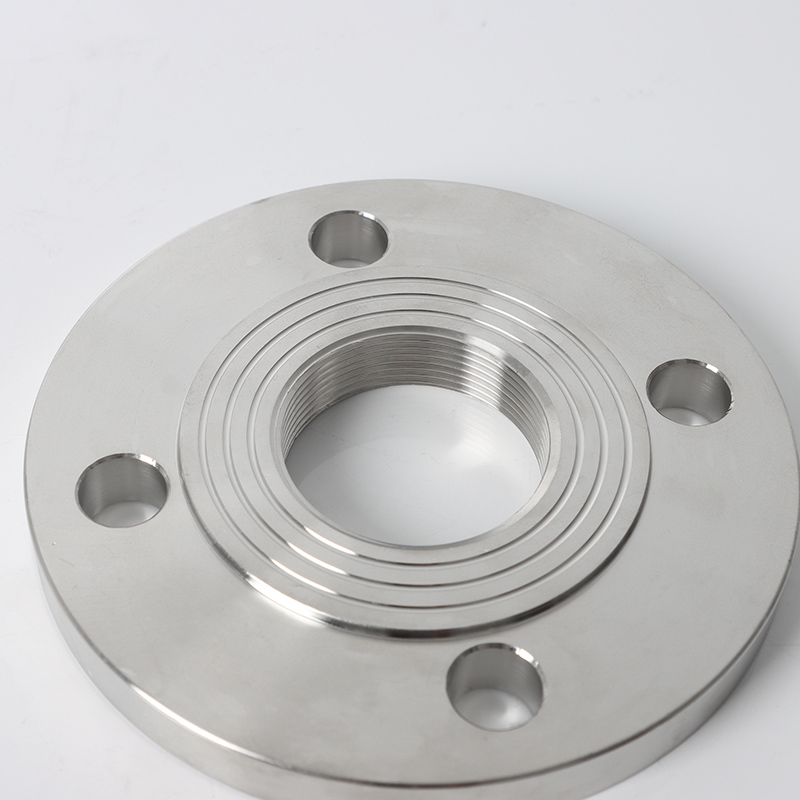

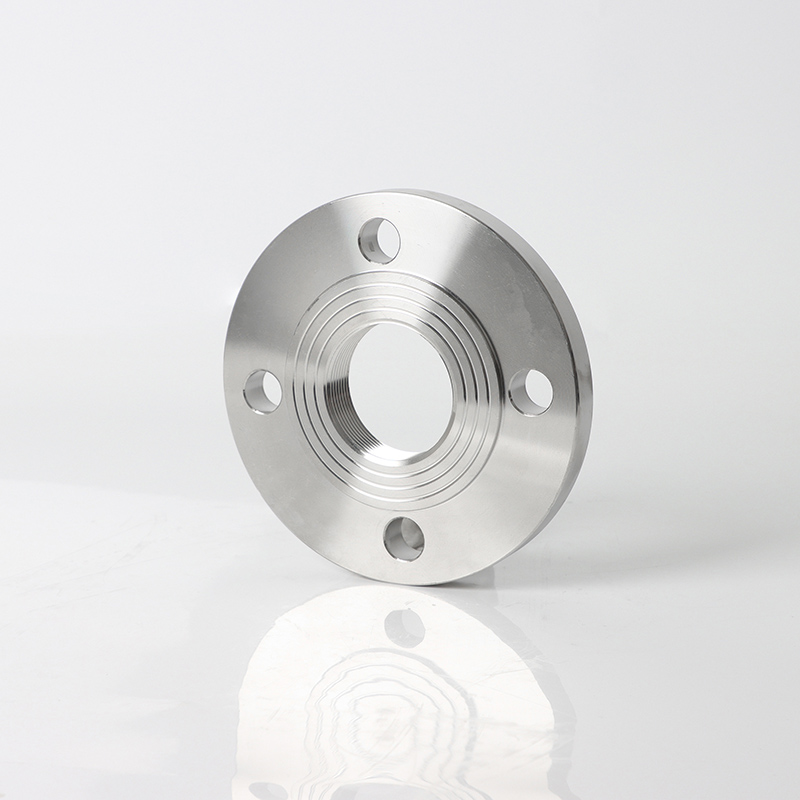

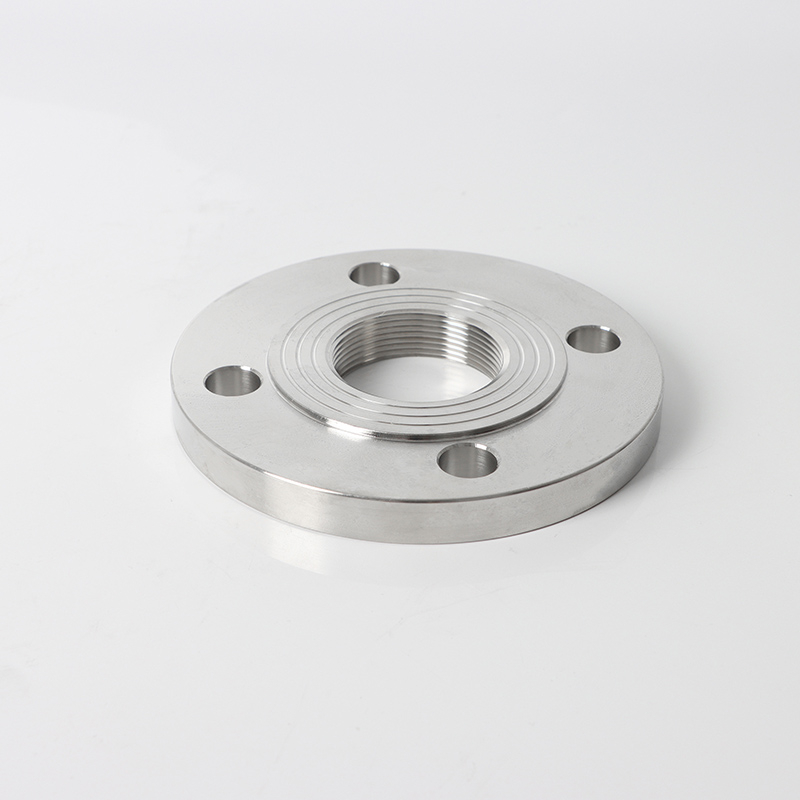

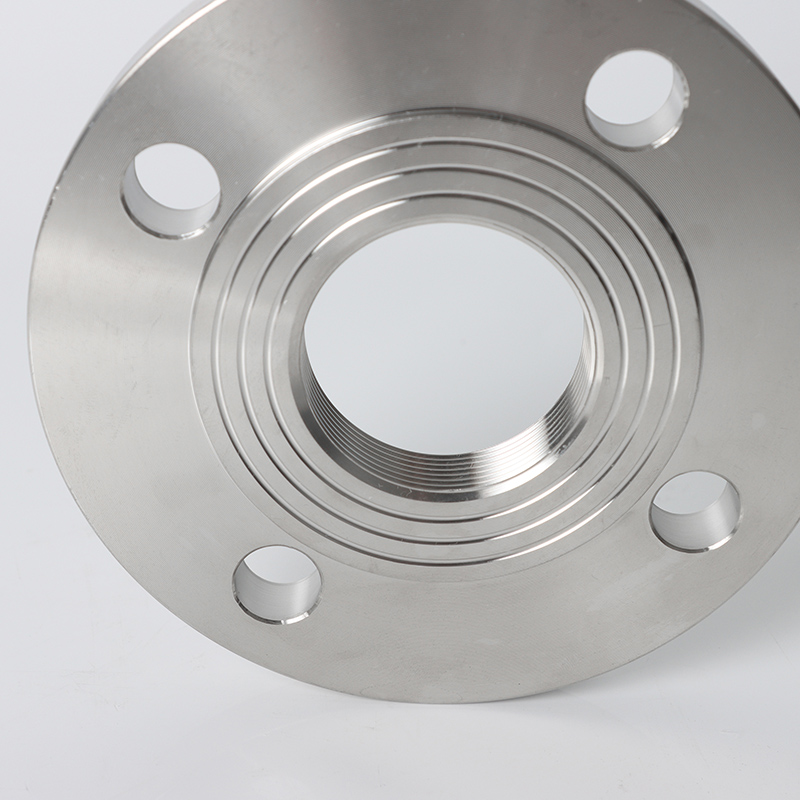

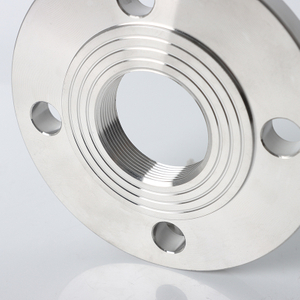

La bride ANSI 900lb TH est une bride de cou filetée à haute pression qui est strictement conforme à la norme ASME B16.5. Les caractéristiques clés sont les suivantes:
Évaluation de pression: classe 900lb (correspondant à PN15 ~ PN65, environ 15,3MPA)
Méthode de connexion: Le col de la bride a des filetages internes (NPT / BSPT), qui sont directement vissés dans les filetages externes du pipeline
Type de surface d'étanchéité:
Surface convexe (RF): Standard, joint métallique (comme le joint enveloppé) est requis
Surface de connexion du cycle (RTJ): utilisé pour des conditions de haute pression extrêmes (commande spéciale requise)
| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1 / 4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1 / 2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1 / 2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
Scénario d'application Description du matériel
(1) Conforme à ANSI B16.5, ASME B16.47, DIN, JIS et autres normes pour assurer l'interchangeabilité.
Matériaux divers:
(1) acier inoxydable (304/316 / 316L): résistant à la corrosion, adapté aux industries chimiques et alimentaires.
(2) Acier au carbone (A105): économique et durable, adapté aux pipelines industriels généraux.
(3) Alliage en alliage (F11 / F22): résistant à la température élevée et à la haute pression, adapté à l'industrie électrique.
Définitions de base et spécifications standard
La bride ANSI 900lb TH est une bride de cou filetée à haute pression qui est strictement conforme à la norme ASME B16.5. Les caractéristiques clés sont les suivantes:
Évaluation de pression: classe 900lb (correspondant à PN15 ~ PN65, environ 15,3MPA)
Méthode de connexion: Le col de la bride a des filetages internes (NPT / BSPT), qui sont directement vissés dans les filetages externes du pipeline
Type de surface d'étanchéité:
Surface convexe (RF): Standard, joint métallique (comme le joint enveloppé) est requis
Surface de connexion du cycle (RTJ): utilisé pour des conditions de haute pression extrêmes (commande spéciale requise)
