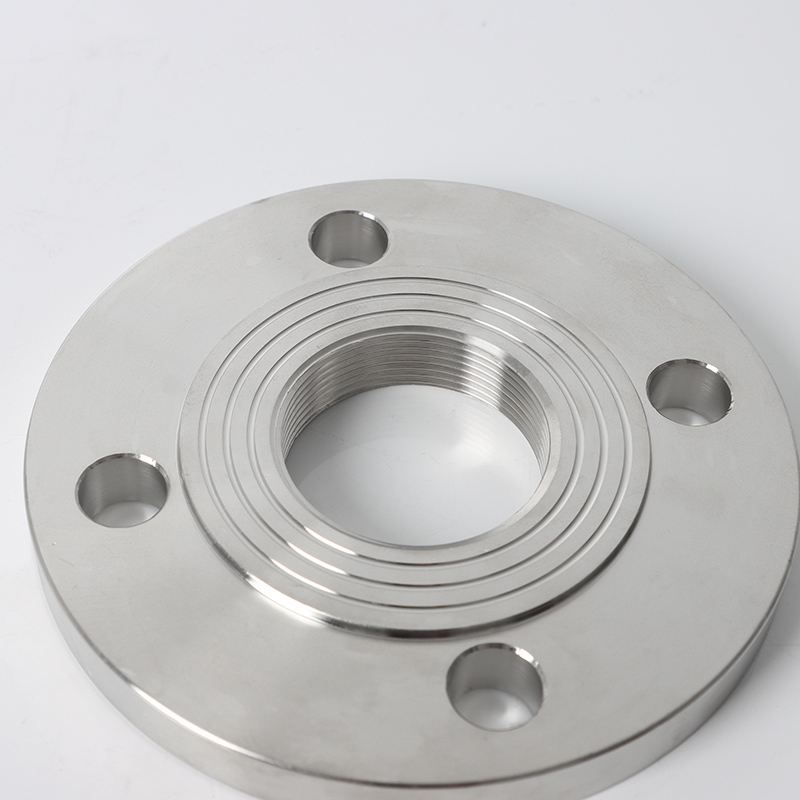

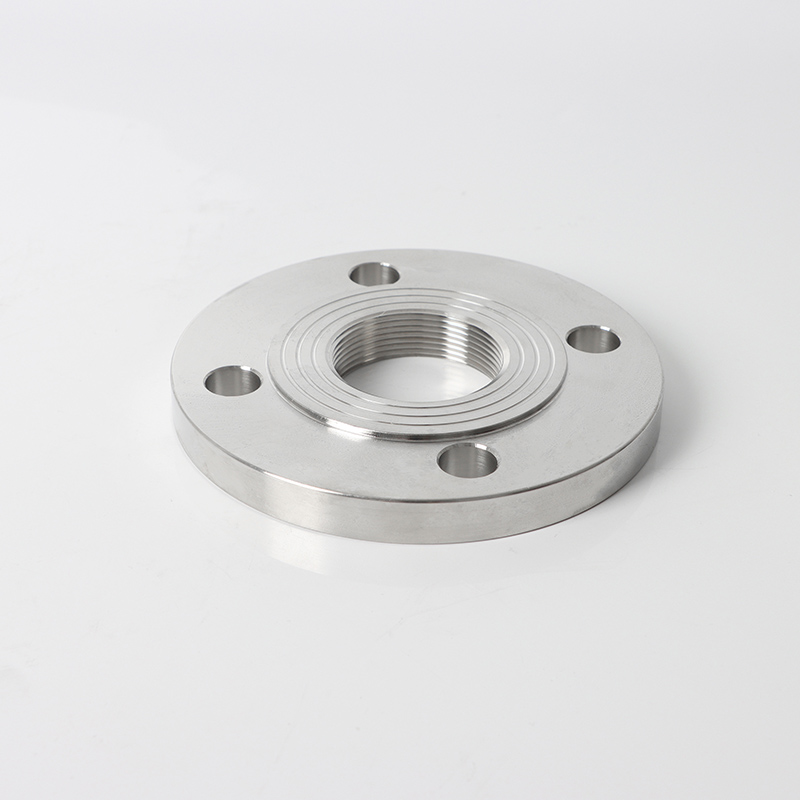

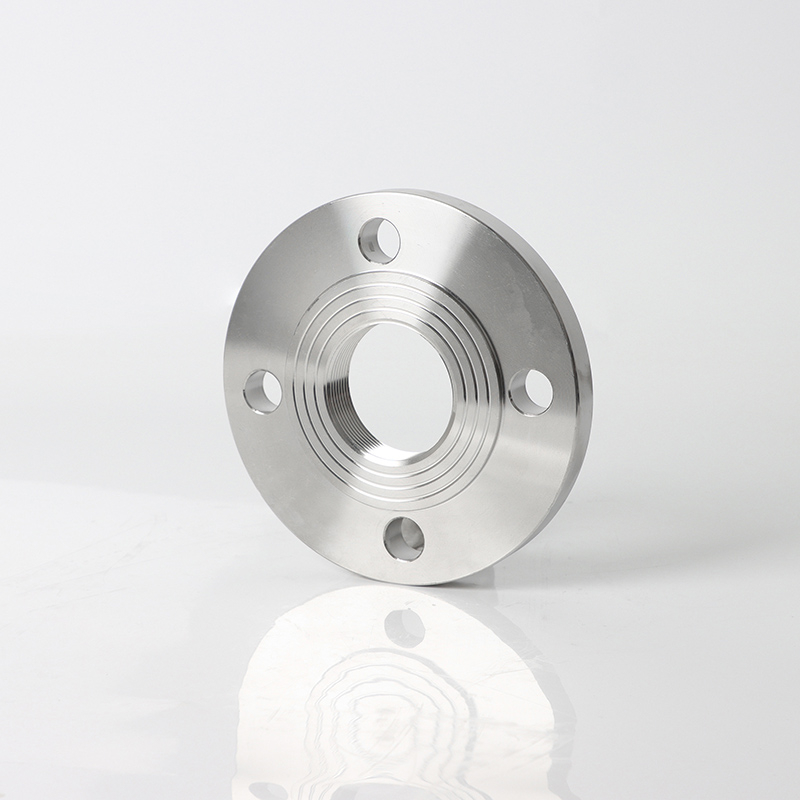

Bride
SDFL

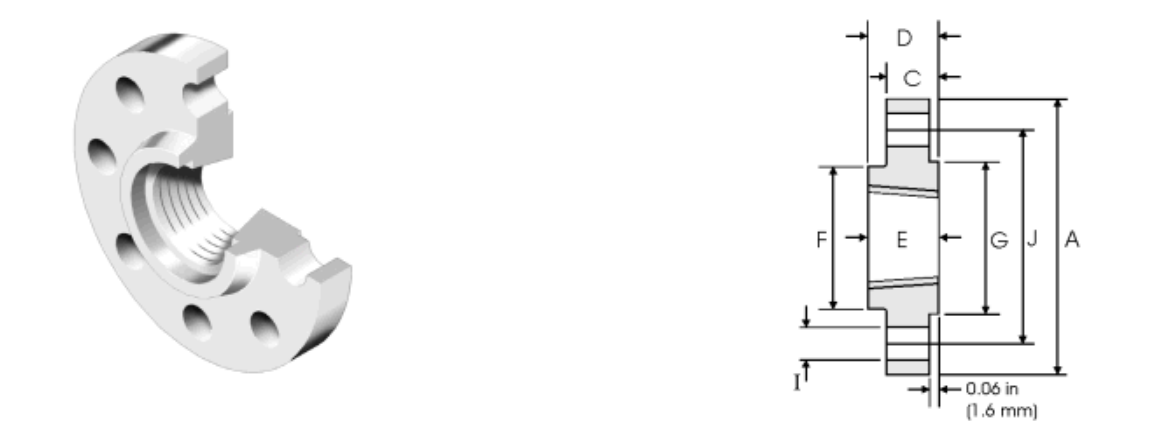

| Taille nominale | Diamètre extérieur | Diamètre du cercle central | Diamètre du trou du boulon | Nombre de trous de boulons | Diamètre intérieur | Hauteur de la bride | Diamètre de la gêne de soudure | Bride Hauteur globale | Diamètre de la face de scellement | Hauteur du visage de scellage | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 1.6 |
| 32 | 1-1 / 4 | 133.3 | 98.6 | 19.1 | 4 | 37.5 | 19 | 63.5 | 26.9 | 63.5 | 1.6 |
| 40 | 1-1 / 2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 20.6 | 69.85 | 30.2 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 22.3 | 84 | 33.2 | 91.9 | 1.6 |
| 65 | 2-1 / 2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 25.4 | 100 | 38.1 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 83.5 | 28.4 | 117.3 | 42.9 | 127 | 1.6 |
| 90 | 3-1 / 2 | 228.6 | 184.2 | 22.4 | 8 | 96 | 30.2 | 133.3 | 44.4 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.4 | 8 | 108.5 | 31.7 | 146 | 47.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.4 | 8 | 134 | 35 | 177.8 | 50.8 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.4 | 12 | 159.5 | 36.5 | 206.2 | 52.3 | 215.9 | 1.6 |
Applications
Systèmes non soudés à basse / moyenne pression:
(1) Connexions de l'instrument (jauges, capteurs).
(2) Systèmes d'eau d'incendie (Galvanisé Th bride).
(3) lignes de contrôle hydrauliques / pneumatiques.
Zones d'explosion / homogène Spark:
(1) Plantes pétrochimiques: Évitez le soudage dans les zones inflammables.
(2) Systèmes de ventilation minière.
Points de maintenance fréquents:
(1) Boîtiments pour filtre, collecteurs de soupape.
(2) Échantillonnage des ports dans les laboratoires chimiques.
Tuyauterie de petit diamètre:
(1) Optimal pour les tuyaux DN15-DN100 (½ '- 4 ').
(2) L'étanchéité des filetages réduit le risque de fuite par rapport aux grands diamètres.
Caractéristiques
Installation sans soudage:
Vis directement sur des filetages de tuyaux externes (NPT / BSP).
Vibration et risque de charge cyclique:
(1) Les threads peuvent se desserrer sous vibration (nécessite un casier de filetage).
(2) Évitez les lignes de décharge de pompe / compresseur.
Méthodes d'étanchéité des threads:
La fiabilité d'étanchéité dépend de l'intégrité du thread.
