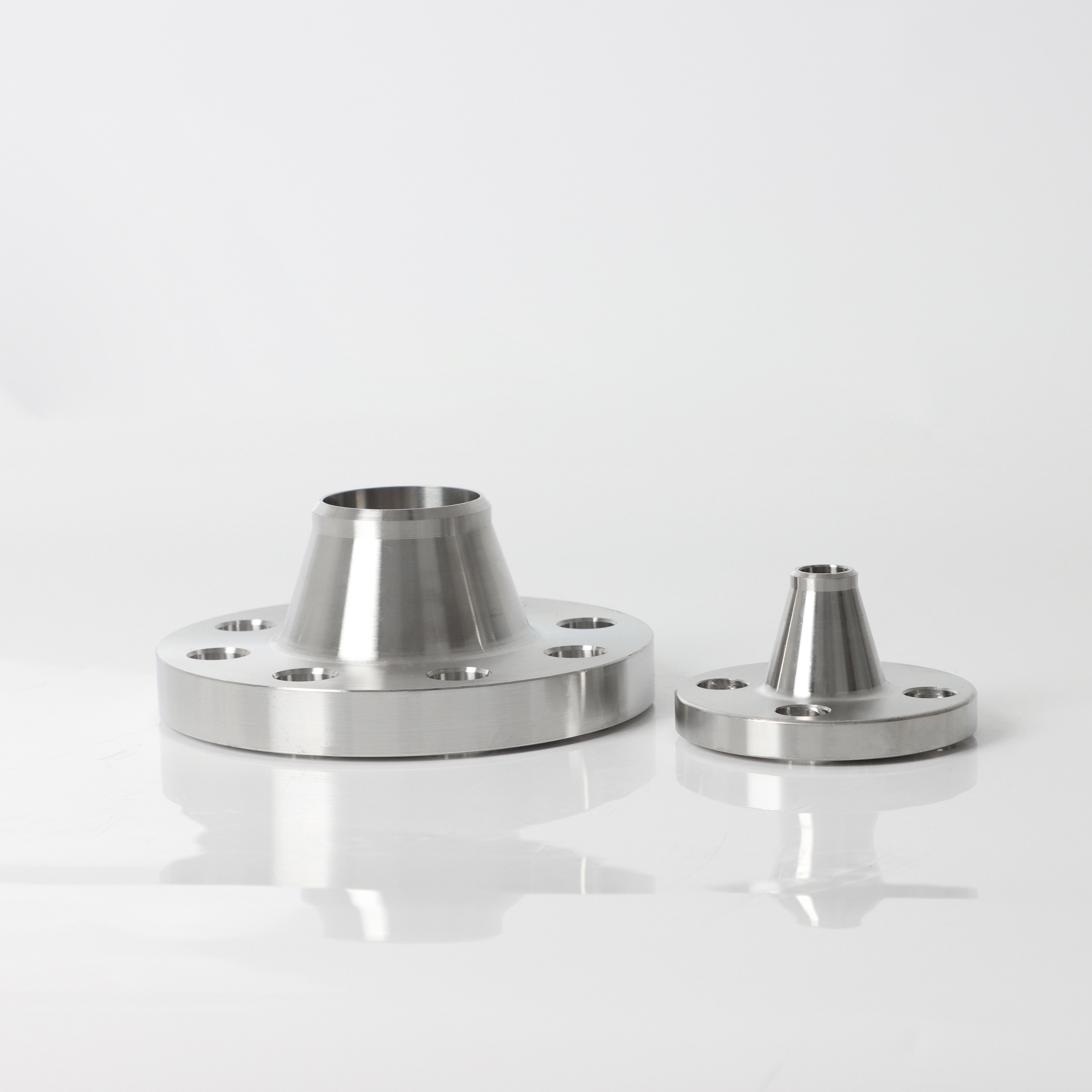

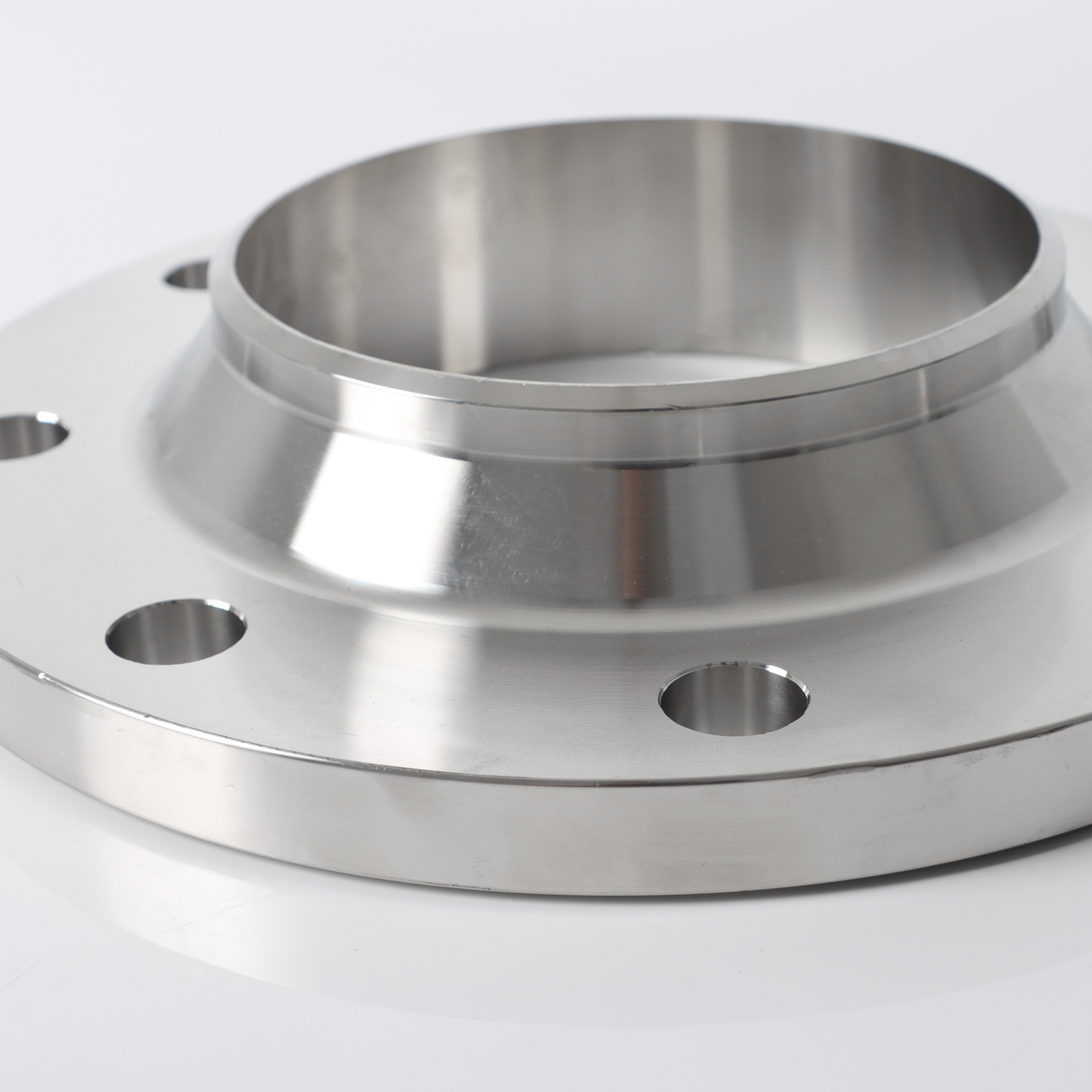

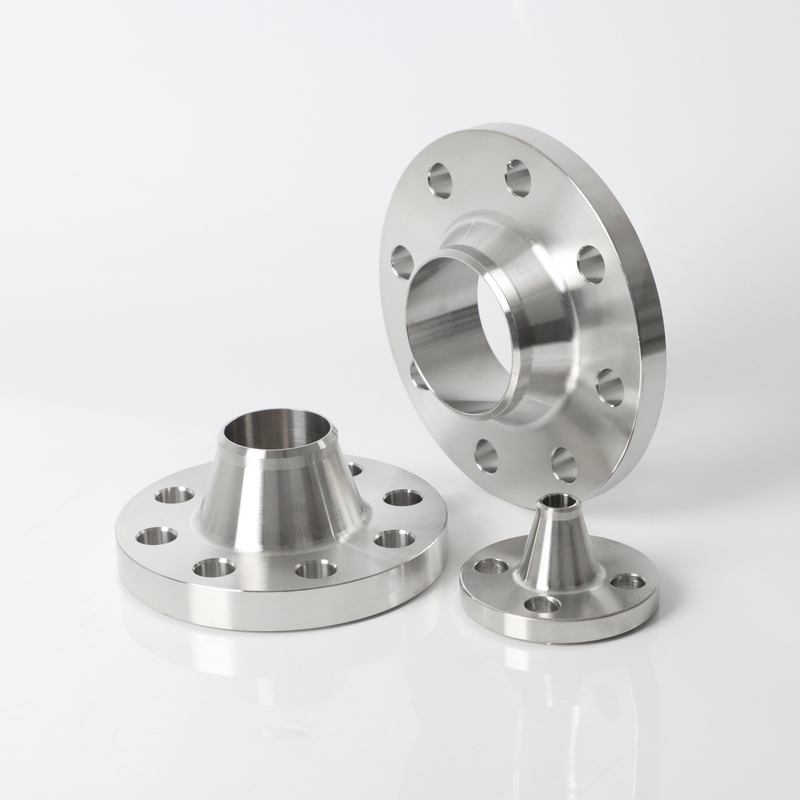

Bride wn
SDFL

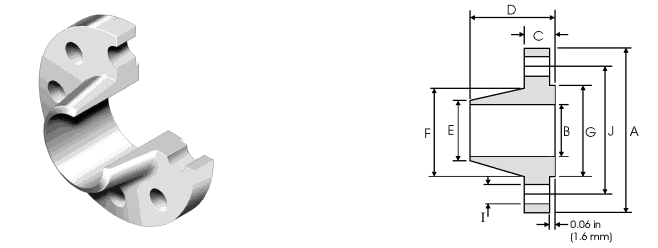

| Taille nominale | Diamètre extérieur | Diamètre intérieur | Hauteur de la bride | Diamètre du moyeu à la base | End de soudure OD | Épaisseur de paroi de la bride | Diamètre de la face de scellement | Hauteur du visage de scellage | Bride Hauteur globale | Diamètre du cercle central | Nombre de trous de boulons | Diamètre du trou du boulon | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 38.1 | 21.3 | 5.6 | 35 | 1.6 | 52.3 | 66.5 | 4 | 15.7 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 47.7 | 26.7 | 5.9 | 42.9 | 1.6 | 57.2 | 82.6 | 4 | 19 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 53.8 | 33.5 | 6.8 | 50.8 | 1.6 | 62 | 88.9 | 4 | 19 |
| 32 | 1-1 / 4 | 133.3 | 35.1 | 19 | 63.5 | 42.2 | 7.1 | 63.5 | 1.6 | 65 | 98.6 | 4 | 19 |
| 40 | 1-1 / 2 | 155.4 | 40.9 | 20.6 | 69.9 | 48.3 | 7.4 | 73.2 | 1.6 | 68.3 | 114.3 | 4 | 22.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 84 | 60.5 | 7.9 | 91.9 | 1.6 | 69.9 | 127 | 8 | 19 |
| 65 | 2-1 / 2 | 190.5 | 62.7 | 25.4 | 100 | 73.2 | 10.5 | 104.6 | 1.6 | 76.2 | 149.4 | 8 | 22.3 |
| 80 | 3 | 209.5 | 78 | 28.4 | 117.3 | 88.9 | 10.9 | 127 | 1.6 | 79.3 | 168.1 | 8 | 22.3 |
| 90 | 3-1 / 2 | 228.6 | 90.2 | 30.2 | 133.3 | 101.6 | 11.4 | 139.7 | 1.6 | 81 | 184.2 | 8 | 22.3 |
| 100 | 4 | 254 | 102.4 | 31.7 | 146 | 114.3 | 11.9 | 157.2 | 1.6 | 85.8 | 200.1 | 8 | 22.3 |
| 125 | 5 | 279.4 | 128.3 | 35 | 177.8 | 141.2 | 12.9 | 185.7 | 1.6 | 98.5 | 234.9 | 8 | 22.3 |
| 150 | 6 | 317.5 | 154.2 | 36.5 | 206.2 | 168.4 | 14.2 | 215.9 | 1.6 | 98.5 | 269.7 | 12 | 22.3 |
| 200 | 8 | 381 | 202.7 | 41.1 | 260.3 | 219.2 | 16.5 | 269.7 | 1.6 | 111.2 | 330.2 | 12 | 25.4 |
| 250 | 10 | 444.5 | 254.5 | 47.7 | 320.5 | 273 | 18.5 | 323.8 | 1.6 | 117.3 | 387.3 | 16 | 28.4 |
| 300 | 12 | 520.7 | 304.8 | 50.8 | 374.6 | 323.8 | 19 | 381 | 1.6 | 130 | 450.8 | 16 | 31.7 |
| 350 | 14 | 584.2 | 336.6 | 53.8 | 425.4 | 355.6 | 19 | 412.7 | 1.6 | 142.7 | 514.3 | 20 | 31.7 |
| 400 | 16 | 647.7 | 387.4 | 57.2 | 482.6 | 406.4 | 19 | 469.9 | 1.6 | 146 | 571.5 | 20 | 35 |
| 450 | 18 | 711.2 | 438.2 | 60.5 | 533.4 | 457.2 | 19 | 533.4 | 1.6 | 158.7 | 628.6 | 24 | 35 |
| 500 | 20 | 774.7 | 489 | 63.5 | 587.2 | 508 | 19 | 584.2 | 1.6 | 162 | 685.8 | 24 | 35 |
| 600 | 24 | 914.4 | 590.6 | 69.9 | 701.5 | 609.6 | 19 | 692.1 | 1.6 | 168.1 | 812.8 | 24 | 41.1 |
Applications:
1. Systèmes haute pression et à haute température:
(1) Industrie du pétrole et du gaz: pipelines, têtes de puits, séparateurs, réacteurs, échangeurs de chaleur.
(2) Industrie pétrochimique et chimique: tuyauterie de processus, navires de réaction, réservoirs de stockage à haute pression, systèmes de vapeur.
(3) Génération électrique: eau d'alimentation de la chaudière, lignes de vapeur principales, connexions à haute température / à haute pression.
(4) Construction navale et offshore: systèmes de propulsion, conduites de carburant, systèmes de ballast, machinerie de pont à haute pression critique.
2. Jonctions critiques et zones avec vibration / déplacement:
(1) Connexions d'entrée / sortie pour l'équipement rotatif comme des pompes, des compresseurs, des turbines.
(2) Connexions de chaque côté des vannes.
(3) Les emplacements des systèmes de tuyauterie sont soumis à une expansion thermique, à des vibrations mécaniques ou à des charges externes comme l'activité sismique.
3. Systèmes de transport fluide nécessitant une grande intégrité:
(1) Piping pour les fluides dangereux ou toxiques, par exemple, les acides, les alcalis, les gaz inflammables.
(2) La tuyauterie pour les fluides de haute pureté, par exemple, les produits pharmaceutiques, la transformation des aliments - la compatibilité des matériaux et l'alésage lisse sont cruciaux.
4. Procédures nécessitant un démontage fréquent pour l'inspection ou l'entretien:
Bien que le joint soudé soit permanent, la connexion de la bride à la gamme permet le démontage d'équipements ou de sections de tuyaux.
