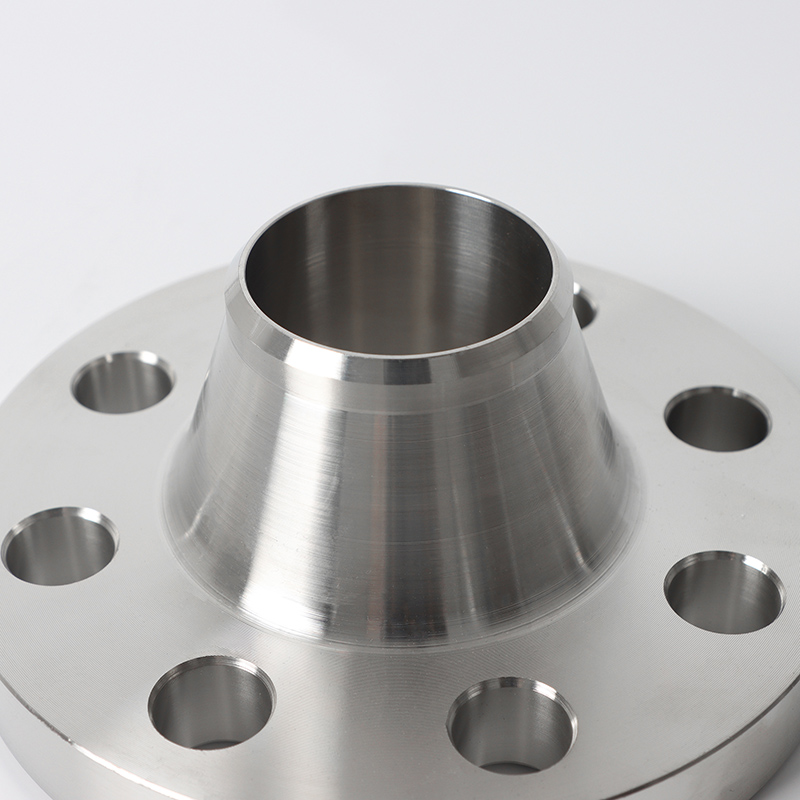

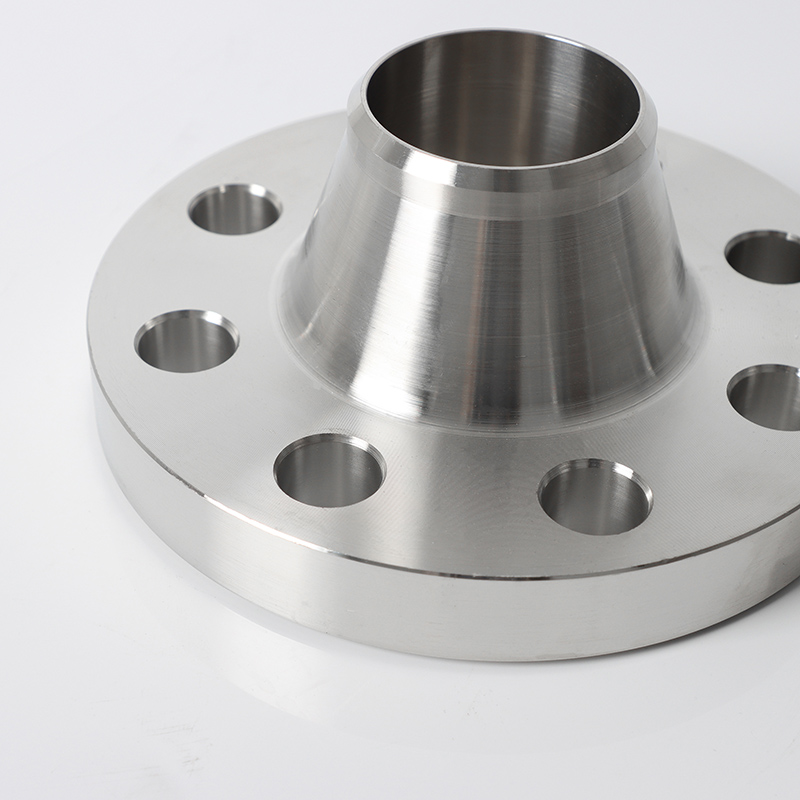

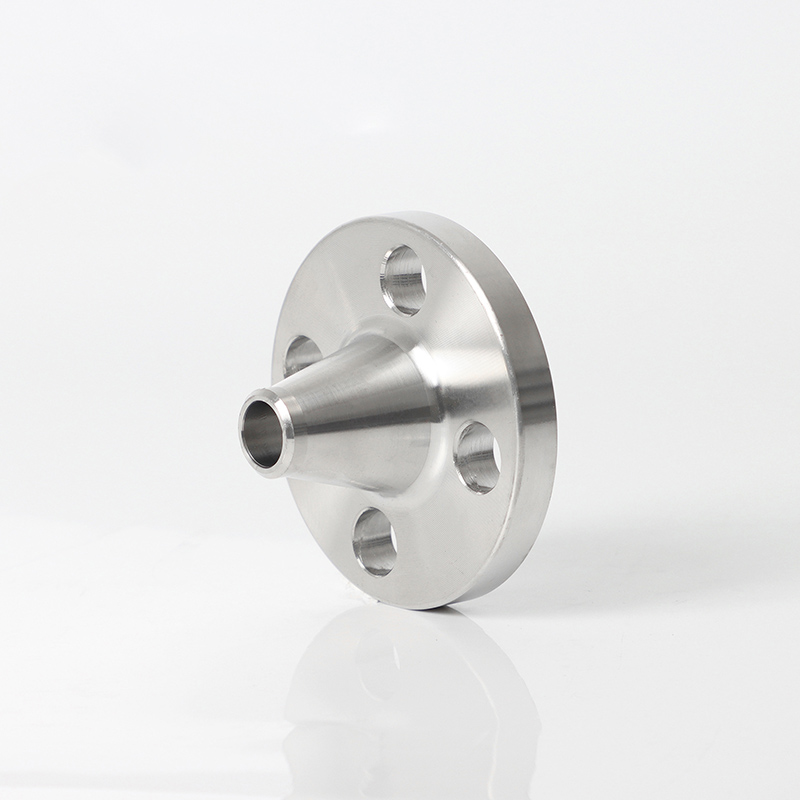

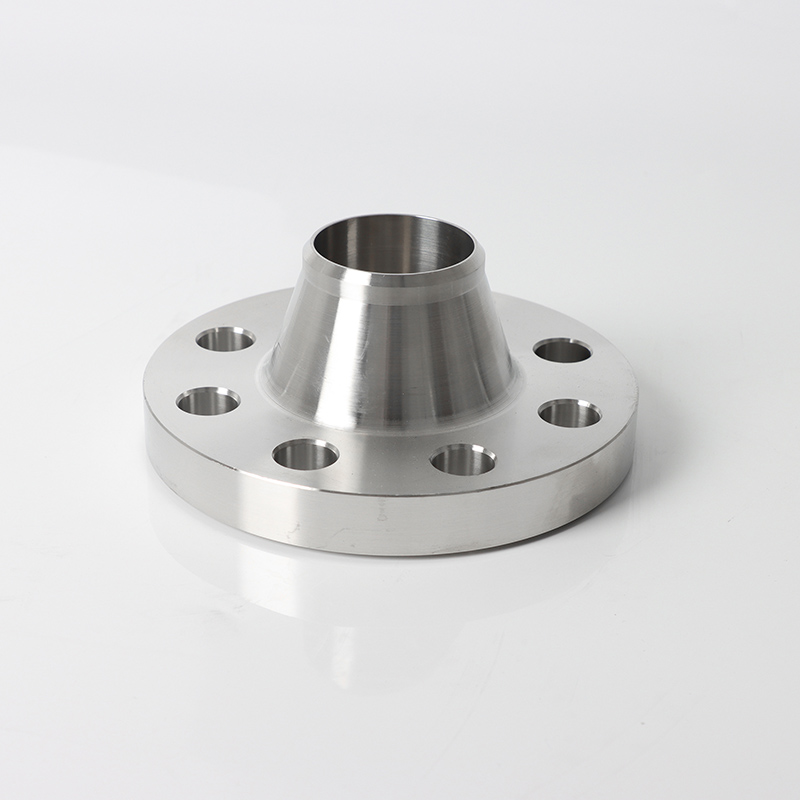

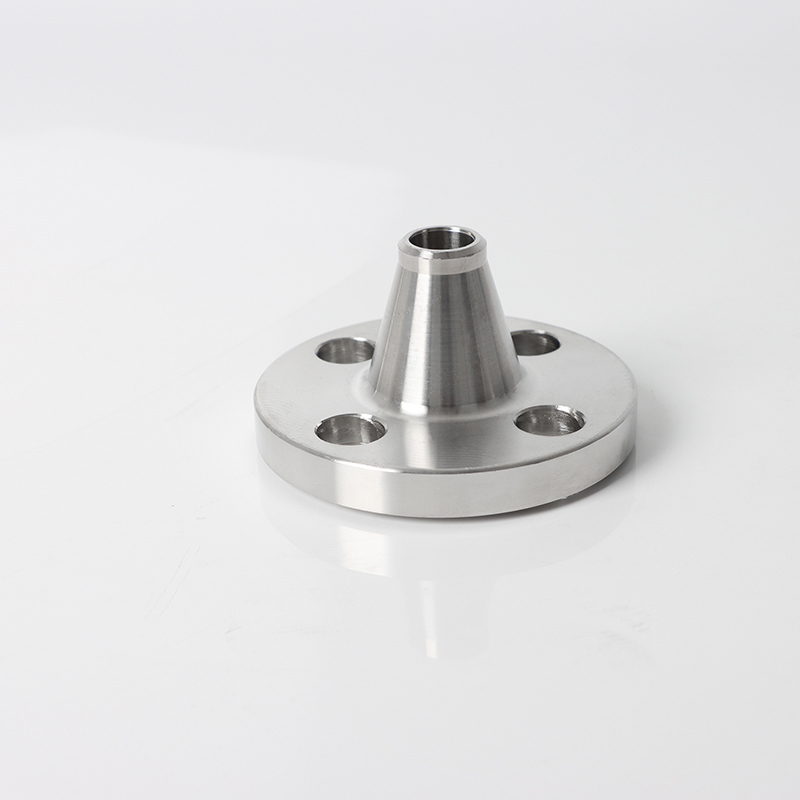

ANSI B16.5 400lb 304 Haute en acier inoxydable - Coup de cou - bride standard américaine soudée

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

Taille nominale		Diamètre extérieur	Diamètre intérieur	Hauteur de la bride	Diamètre du moyeu à la base	End de soudure OD	Épaisseur de paroi de la bride	Diamètre de la face de scellement	Hauteur du visage de scellage	Bride Hauteur globale	Diamètre du cercle central	Nombre de trous de boulons	Diamètre du trou du boulon
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	95.3	15.7	14.2	38.1	21.3	5.6	35	6.4	52.3	66.5	4	15.7
20	3/4	117.3	20.8	15.7	47.8	26.7	5.9	42.9	6.4	57.2	82.6	4	19.1
25	1	124	26.7	17.5	53.8	33.5	6.8	50.8	6.4	62	88.9	4	19.1
32	1-1 / 4	133.4	35.1	20.6	63.5	42.2	7.1	63.5	6.4	66.6	98.6	4	19.1
40	1-1 / 2	155.4	40.9	22.4	69.9	48.3	7.4	73.2	6.4	69.9	114.3	4	22.4
50	2	165.1	52.6	25.4	84.1	60.5	7.9	91.9	6.4	73.2	127	8	19.1
65	2-1 / 2	190.5	62.7	28.4	100.1	73.2	10.5	104.6	6.4	79.3	149.4	8	22.4
80	3	209.6	78	31.8	117.3	88.9	10.9	127	6.4	82.6	168.1	8	22.4
90	3-1 / 2	228.6	90.2	35.1	133.4	101.6	11.4	139.7	6.4	85.9	184.2	8	25.4
100	4	254	102.4	35.1	146.1	114.3	11.9	157.2	6.4	88.9	200.2	8	25.4
125	5	279.4	128.3	38.1	177.8	141.2	12.9	185.7	6.4	101.6	235	8	25.4
150	6	317.5	154.2	41.1	206.2	168.4	14.2	215.9	6.4	103.1	269.7	12	25.4
200	8	381	202.7	47.8	260.4	219.2	16.5	269.7	6.4	117.3	330.2	12	28.4
250	10	444.5	254.5	53.8	320.5	273	18.5	323.8	6.4	124	387.4	16	31.8
300	12	520.7	304.8	57.2	374.7	323.8	19	381	6.4	136.7	450.9	16	35.1
350	14	584.2	336.6	60.5	425.5	355.6	19	412.7	6.4	149.4	514.4	20	35.1
400	16	647.7	387.4	63.5	482.6	406.4	19	469.9	6.4	152.4	571.5	20	38.1
450	18	711.2	438.2	66.6	533.4	457.2	19	533.4	6.4	165.1	628.7	24	38.1
500	20	774.7	489	69.9	587.2	508	19	584.2	6.4	168.1	685.8	24	41.1
600	24	914.4	590.6	76.2	701.5	609.6	19	692.1	6.4	174.8	812.8	24	47.8

Application

Pipothérapie sur le réseau d'huile et de gaz sur le terrain d'huile et de gaz Offshore Pipeline
Condition de JOINT, RÉCUPPRENANT L'API 6A PIÈCE ÉQUIPEMENT SPÉCIFICATION DU
fonctionnement Paramètres: Pression 4 - 7MPA, température - 30 ~ 120 ℃, contenant
des caractéristiques techniques techniques de support corrosives H₂s / Co₂
) ou A182 F316 (rigueur de sulfre
TRAITEMENT DU TIR DE SOUDRE (PWHT) est nécessaire après le soudage pour éliminer le
dossier résiduel de la contrainte résiduelle: la connexion de la sortie de la station de collecte de gaz acide de la contrainte de schiste a besoin de la condition
de liqueté MR0175 Certification
à basse température - Tempérophonage de l'unité
de
liqueté de A350 LF3 (-196 ℃ Le test d'impact a réussi)
la conception étendue du cou (≥ 2 fois l'épaisseur de la paroi du tuyau) pour réduire la bride à basse température froide - le rétrécissement
adopte une bride à l'aspirateur à froid - la structure d'isolation
