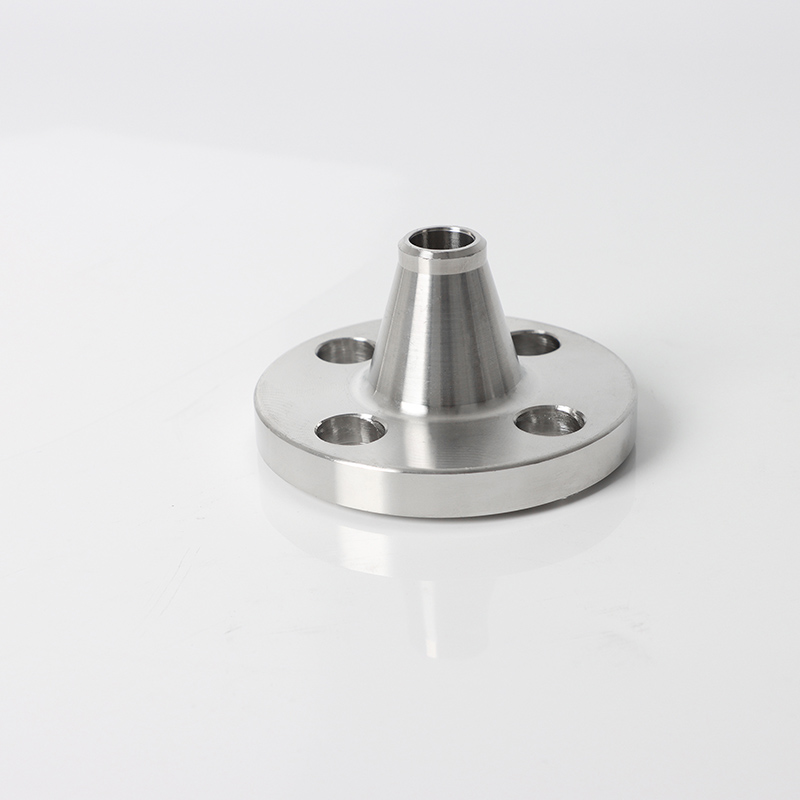

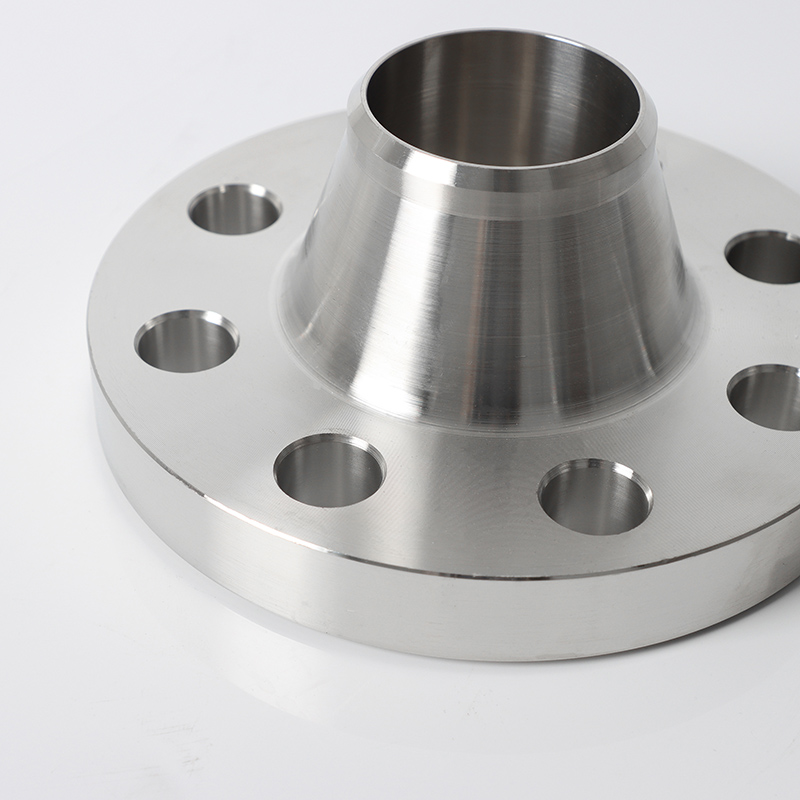

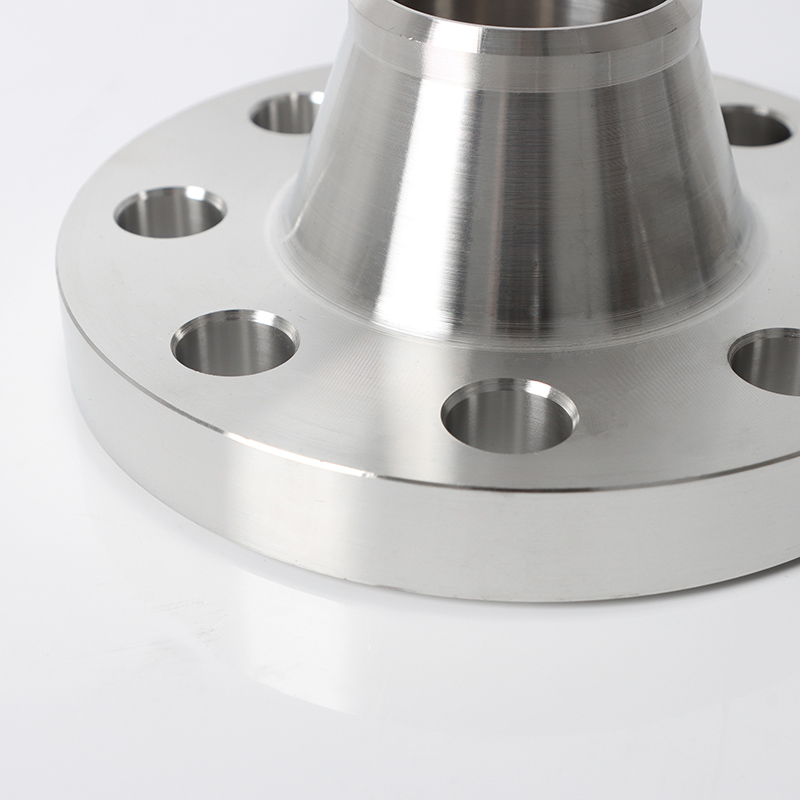

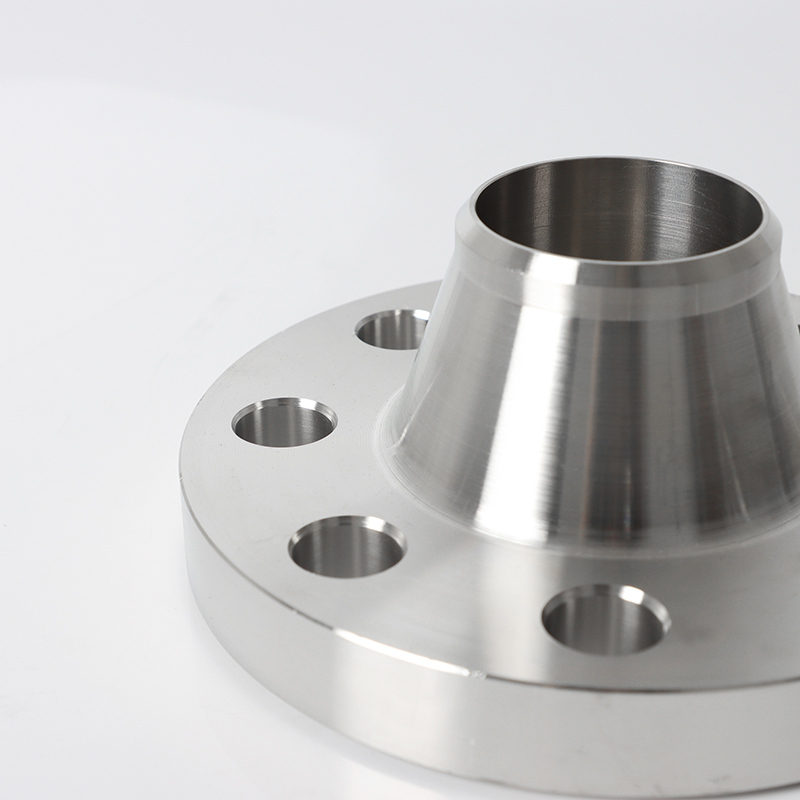

ANSI B16.5 1500 lb en acier inoxydable 304 / 316L WN Plaque de bride forgée du cou soudé à haute pression

Norme de production:ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB / T 9112 ~ 9124, AS 4087, API 6A, NBR 6111, KS B 1503.

MATÉRIEL: ACIER INOXDUBLE: Inconel600 (UNS NO6600), Inconel625 (USS NO6625), LnColoy800 (UNS NO8800), LnColoy800H (UNS NO8810), Hastelloyc-276, Hastelloyc-22, MONEL400, S32205, S32750.
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • Bride wn

  • SDFL

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

ANSI WN 1500lb

Taille nominale Diamètre extérieur Diamètre intérieur Hauteur de la bride Diamètre du moyeu à la base End de soudure OD Épaisseur de paroi de la bride Diamètre de la face de scellement Hauteur du visage de scellage Bride Hauteur globale Diamètre du cercle central Nombre de trous de boulons Diamètre du trou du boulon
DN NPS A B C F E
G
D J
I
15 1/2 120.6
 15.7 22.3 38.1 21.3 5.6 35 6.4 60.45 82.6 4 22.3
20 3/4 130 20.8 25.4 44 26.7 5.9 42.9 6.4 69.85 88.9 4 22.3
25 1 149.3 26.7 28.4 52.3 33.5 6.8 50.8 6.4 73.15 101.6 4 25.4
32 1-1 / 4 158.7 35.1 28.4 63.5 42.2 7.1 63.5 6.4 73.15 111.3 4 25.4
40 1-1 / 2 177.8 40.9 31.7 69.85 48.3 7.4 73.15 6.4 82.5 124 4 28.4
50 2 215.9 52.6 38.1 104.6 60.45 7.9 91.9 6.4 101.6 165.1 8 25.4
65 2-1 / 2 244.3 62.7 41.1 123.9 73.15 10.5 104.6 6.4 104.6 190.5 8 28.4
80 3 266.7 78 47.7 133.3 88.9 10.9 127 6.4 177.3 203.2 8 31.7
100 4
 311.1 102.4 53.8 162 114.3 11.9 157 6.4 123.9 241.3 8 35
125 5 374.6 128.3 73.15 196.8 141.2 12.9 185.7 6.4 155.4 292.1 8 41.1
150 6 393.7 154.2 82.5 228.6 168.4 14.2 215.9 6.4 171.4 317.5 12 38.1
200 8 482.6 202.7 91.9 292.1 219.2 16.5 269.7 6.4 212.8 393.7 12 44.4
250 10 584.2 254.5 107.9 368.3 273 18.5 323.8 6.4 254 482.6 12 50.8
300 12 673.1 304.8 123.9 450.8 323.8 19 381 6.4 282.4 571.5 16 53.8
350 14 749.3 336.6 133.3 495.3 355.6 19 412.7 6.4 298.4 635 16 60.5
400 16 825.5 387.4 146 552.4 406.4 19 469.9 6.4 311.1 704.8 16 66.6
450 18 914.4 438.2 162 569.9 457.2 19 533.4 6.4 327.1 774.7 16 73.2
500 20 984.2 489 177.8 641.3 508 19 584.2 6.4 355.6 831.8 16 79.3
600 24 1168.4 590.6 203.2 762 609.6 19 692.1 6.4 406.4 990.6 16 91.9

Caractéristiques de conception structurelle

(1) Longueur du cou de la structure du cou étendue et épaissie
: 30% - 50% plus longue que la classe 600 lb WN de la bride, réduisant significativement le facteur de concentration de contrainte (≤1,2).
Amélioration de l'épaisseur de la paroi: L'épaisseur du cou est augmentée selon la norme ASME B16.5. L'épaisseur du cou de la bride DN100 peut atteindre 45 mm (seulement 28 mm pour 600 lb).
ARC de transition: une transition à arc à grande taille (R ≥20 mm) est adoptée à la connexion entre le cou et la plaque de bride pour éviter la mutation de stress.
(2) Haute de surface d'étanchéité élevée
- Face conjointe (RTJ) Configuration standard:
Une rainure octogonale est utilisée, correspondant aux joints de type r - de type Rx - de type.
La rugosité de surface de la surface d'étanchéité RA≤1,6 μm (Miroir - Usinage de niveau).
Face surélevée (RF) Facultatif: Utilisé uniquement pour les milieux liquides non critiques, et doit être apparié avec des joints en spirale à haute pression - enroulées (comme le graphite flexible 316L +).
