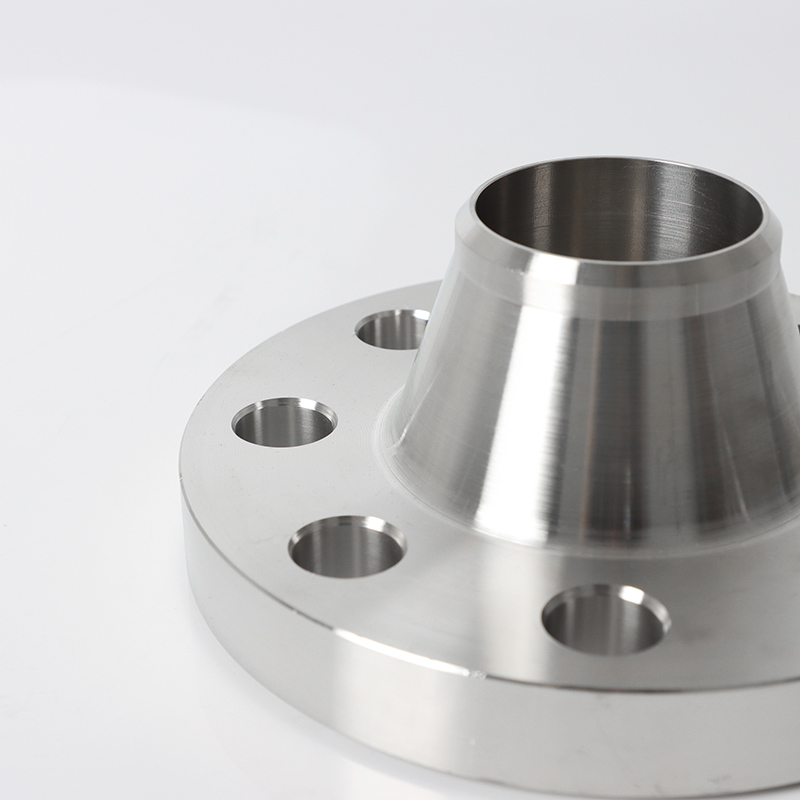

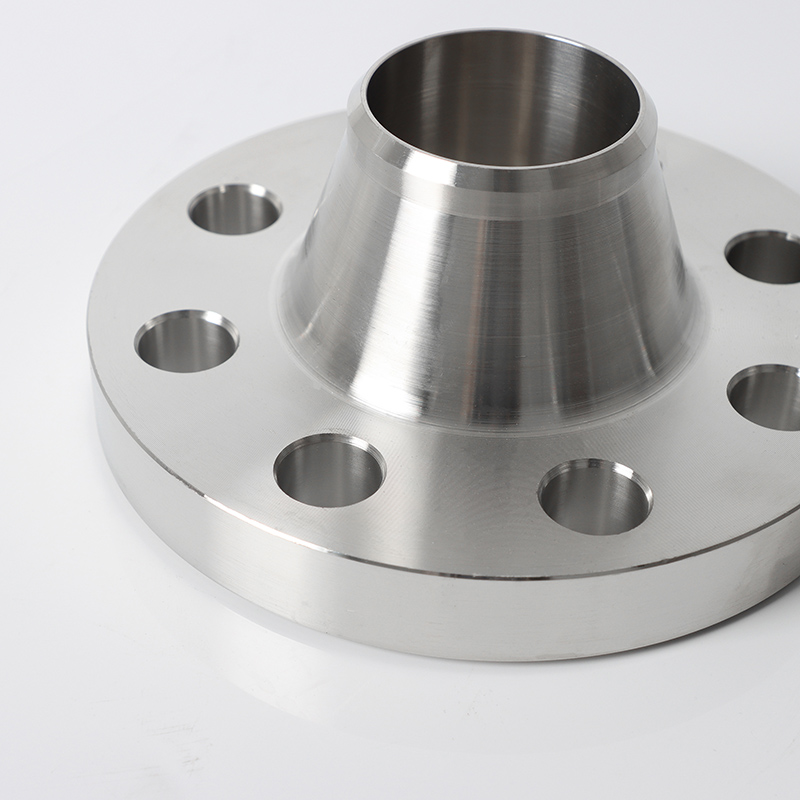

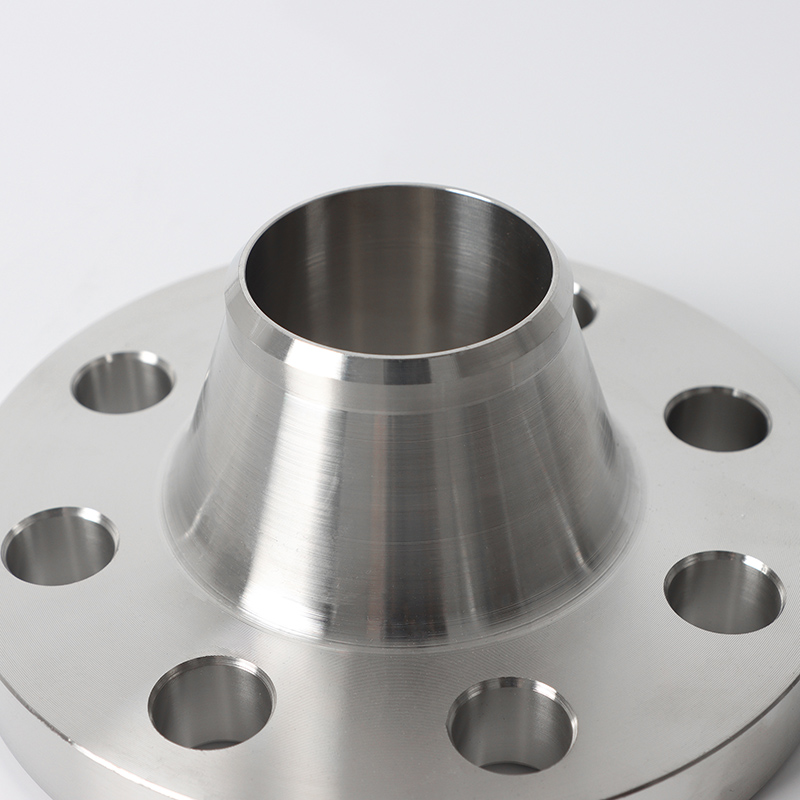

ANSI B16.5 900 lb Bride de cou de soudure (WN), disque de bride à bride à longue bride

Bides et raccords de tuyaux en acier inoxydable forgé de haute qualité
Nous produisons des brides forgées - votre partenaire de pipeline industriel fiable

Taille nominale		Diamètre extérieur	Diamètre intérieur	Hauteur de la bride	Diamètre du moyeu à la base	End de soudure OD	Épaisseur de paroi de la bride	Diamètre de la face de scellement	Hauteur du visage de scellage	Bride Hauteur globale	Diamètre du cercle central	Nombre de trous de boulons	Diamètre du trou du boulon
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1 / 4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1 / 2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1 / 2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	241.3	78	38.4	127	88.9	10.9	127	6.4	101.6	190.5	8	25.4
100	4	292.1	102.4	44.4	158.7	114.3	11.9	157.2	6.4	114.3	234.9	8	31.7
125	5	349.2	128.3	50.8	190.5	141.2	12.9	185.7	6.4	127	279.4	8	35
150	6	381	154.2	55.6	234.9	168.4	14.2	215.9	6.4	139.7	317.5	12	31.7
200	8	469.9	202.7	63.5	298.4	219.2	16.5	269.7	6.4	162	393.7	12	38.1
250	10	546.1	254.5	69.85	368.3	273	18.5	323.8	6.4	184.1	469.9	16	38.1
300	12	609.6	304.8	79.25	419.1	323.8	19	381	6.4	200.1	533.4	20	38.1
350	14	641.3	336.6	85.8	450.8	355.6	19	412.7	6.4	212.8	558.8	20	41.1
400	16	704.8	387.4	88.9	508	406.4	19	469.9	6.4	215.9	615.9	20	44.4
450	18	787.4	438.2	101.6	565.1	457.2	19	533.4	6.4	228.6	685.8	20	50.8
500	20	857.2	489	107.9	622.3	508	19	584.2	6.4	247.6	749.3	20	53.8
600	24	1041.4	590.6	139.7	749.3	609.6	19	692.1	6.4	292.1	901.7	20	66.6

Cas de pipeline chimique

(1) Système de pipeline de réacteur à haute pression
Médium typique: hydrogène (réaction d'hydrogénation), éthylène (réaction de polymérisation)
Solutions techniques: fissuration
en acier au chrome-molybdène A182 F11 / F22 (résistante à la fissuration induite par l'hydrogène)
Souding GTAW entièrement automatique + 100% RT inspection
avec
le pipe de réactivité inculse 718 Plant polyéthylène, avec une pression de conception de 6,3 MPa à 350 ℃
en
(
2
) Transport de médias corrosif

Solutions spéciales de condition de travail
