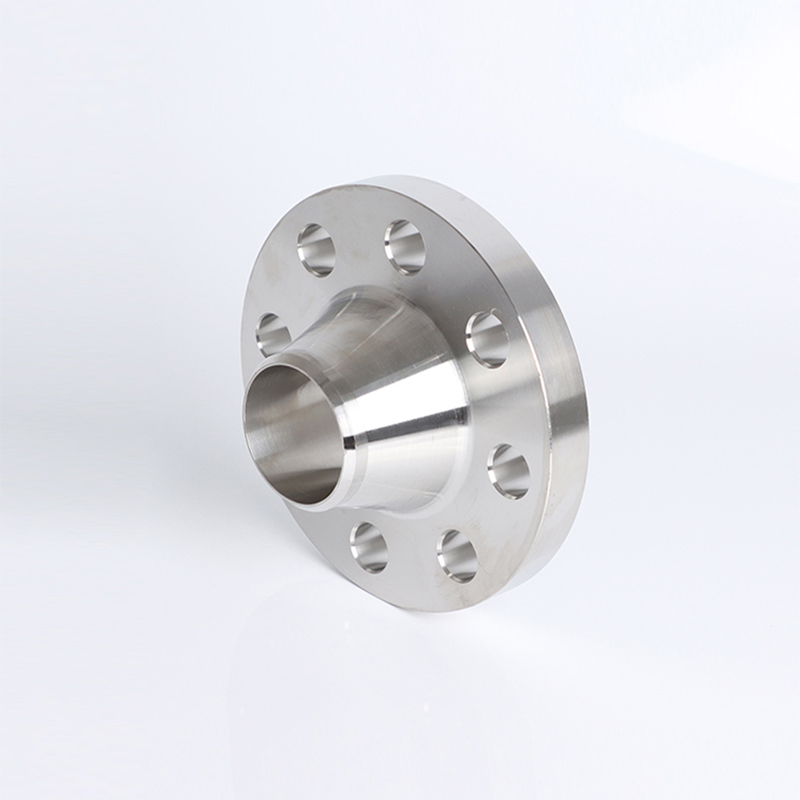

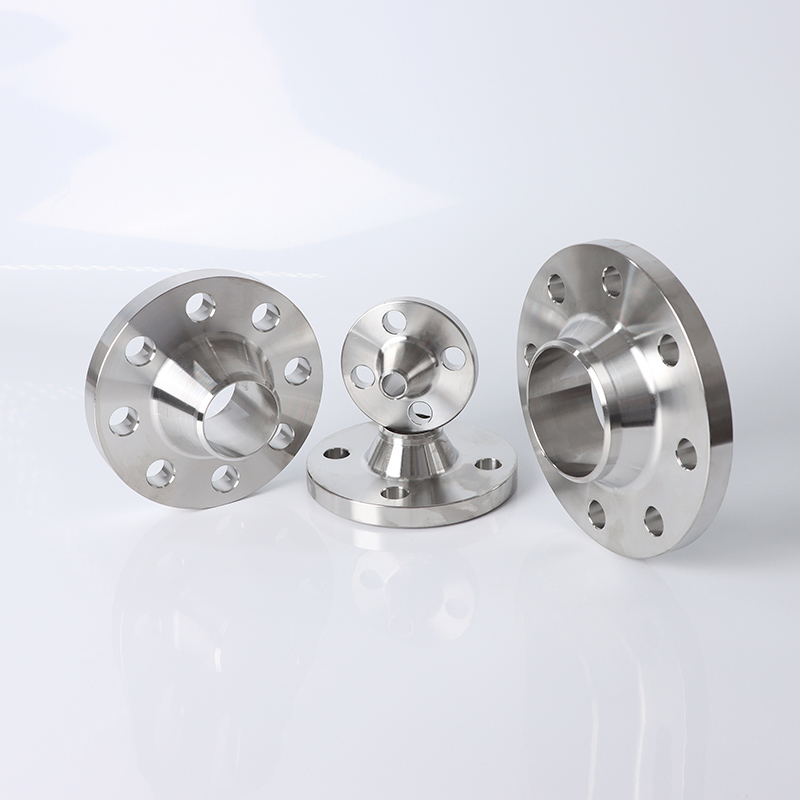

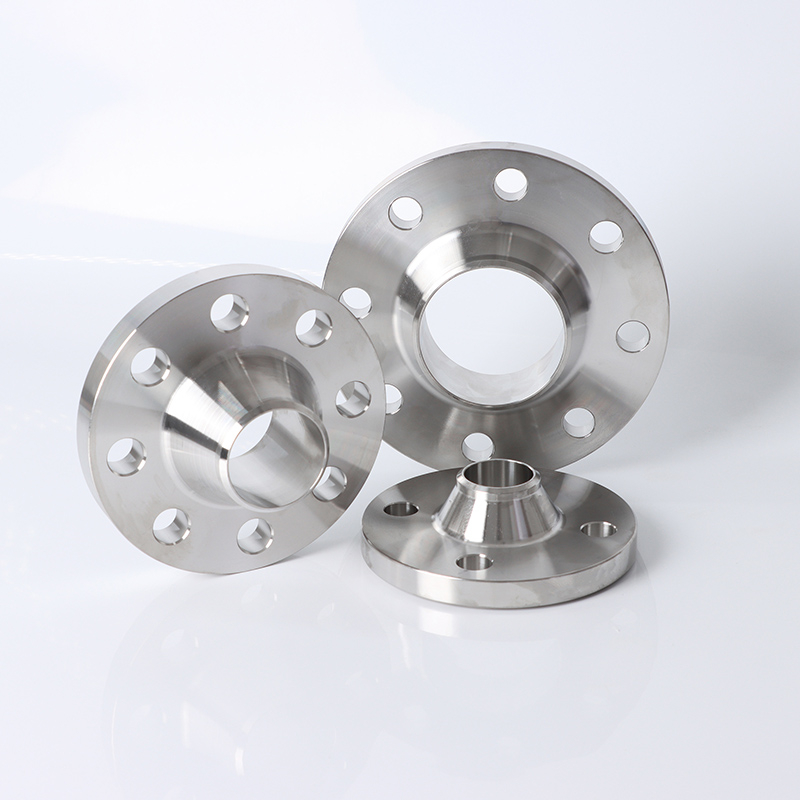

Bride wn
SDFL
| Taille nominale | Diamètre extérieur | Diamètre intérieur | Hauteur de la bride | Diamètre du moyeu à la base | End de soudure OD | Épaisseur de paroi de la bride | Diamètre de la face de scellement | Hauteur du visage de scellage | Bride Hauteur globale | Diamètre du cercle central | Nombre de trous de boulons | Diamètre du trou du boulon | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 30.2 | 21.3 | 5.6 | 35 | 1.6 | 47.8 | 60.5 | 4 | 15.7 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 38.1 | 26.7 | 5.9 | 42.9 | 1.6 | 52.3 | 69.9 | 4 | 15.7 |
| 25 | 1 | 108 | 26.7 | 14.2 | 49.3 | 33.5 | 6.8 | 50.8 | 1.6 | 55.6 | 79.3 | 4 | 15.7 |
| 32 | 1-1 / 4 | 117.3 | 35.1 | 15.7 | 58.7 | 42.2 | 7.1 | 63.5 | 1.6 | 57.2 | 88.9 | 4 | 15.7 |
| 40 | 1-1 / 2 | 127 | 40.9 | 17.5 | 65 | 48.3 | 7.4 | 73.2 | 1.6 | 62 | 98.6 | 4 | 15.7 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 77.7 | 60.5 | 7.9 | 91.9 | 1.6 | 63.5 | 120.7 | 4 | 19.1 |
| 65 | 2-1 / 2 | 177.8 | 62.7 | 22.4 | 90.4 | 73.2 | 10.5 | 104.6 | 1.6 | 69.9 | 139.7 | 4 | 19.1 |
| 80 | 3 | 190.5 | 78 | 23.9 | 108 | 88.9 | 10.9 | 127 | 1.6 | 69.9 | 152.4 | 4 | 19.1 |
| 100 | 4 | 228.6 | 102.4 | 23.9 | 134.9 | 114.3 | 11.9 | 157.2 | 1.6 | 76.2 | 190.5 | 8 | 19.1 |
| 125 | 5 | 254 | 128.3 | 23.9 | 163.6 | 141.2 | 12.9 | 185.7 | 1.6 | 88.9 | 215.9 | 8 | 22.4 |
| 150 | 6 | 279.4 | 154.2 | 25.4 | 192 | 168.4 | 14.2 | 215.9 | 1.6 | 88.9 | 241.3 | 8 | 22.4 |
| 200 | 8 | 342.9 | 202.7 | 28.4 | 246.1 | 219.2 | 16.5 | 269.7 | 1.6 | 101.6 | 298.5 | 8 | 22.4 |
| 250 | 10 | 406.4 | 254.5 | 30.2 | 304.8 | 273 | 18.5 | 323.8 | 1.6 | 101.6 | 362 | 12 | 25.4 |
| 300 | 12 | 482.6 | 304.8 | 31.8 | 365.3 | 323.8 | 19 | 381 | 1.6 | 114.3 | 431.8 | 12 | 25.4 |
| 350 | 14 | 533.4 | 336.6 | 35.1 | 400.1 | 355.6 | 19 | 412.7 | 1.6 | 127 | 476.3 | 12 | 28.4 |
| 400 | 16 | 596.9 | 387.4 | 36.6 | 475.2 | 406.4 | 19 | 469.9 | 1.6 | 127 | 539.8 | 16 | 28.4 |
| 450 | 18 | 635 | 438.2 | 39.6 | 505 | 457.2 | 19 | 533.4 | 1.6 | 139.7 | 577.9 | 16 | 31.8 |
| 500 | 20 | 698.5 | 489 | 42.9 | 558.8 | 508 | 19 | 584.2 | 1.6 | 144.5 | 635 | 20 | 31.8 |
| 600 | 24 | 812.8 | 590.6 | 47.8 | 663.4 | 609.6 | 19 | 692.1 | 1.6 | 152.4 | 749.3 | 20 | 35.1 |
Champ de demande ：
INSTRICATION DE LA CHOSE DE PUILLE ET GAS : Assemblages de tête de puits, pipelines sous-marines, pipelines de transmission longue distance, gaz naturel liquéfié, bornes de GNL, réacteurs de raffinerie, buses de réservoir de stockage.
Industrie chimique et pharmaceutique : réacteurs à haute pression, systèmes de tuyauterie de haute pureté.
Électricité et énergie : centrales thermiques, principales lignes de vapeur, FGD, puissance nucléaire, systèmes de liquide de refroidissement des réacteurs, énergies renouvelables, parcs éoliens offshore.
Construction navale et offshore : systèmes de propulsion marine, plates-formes offshore.
Traitement de l'eau et municipal : conduites d'eau à haute pression, usines de dessalement.
Autres industries : Pulp & Paper, Mining & Metallurgie.
Caractéristiques:
1. Force structurelle élevée:
(1) La conception du moyeu effilée long transitions progressivement la contrainte de l'anneau de bride au tuyau, réduisant considérablement les concentrations de contraintes. Idéal pour la haute pression, la température, la charge cyclique et le chargement de choc.
(2) L'anneau de bride lui-même a une épaisseur et une résistance substantielles.
2. Performances d'étanchéité excellente:
(1) Utilise un joint de soudure à bout à bout sur le tuyau, créant un alésage continu et continu correspondant à la résistance du tuyau, minimisant les turbulences et l'érosion.
(2) La bride (RF, FF, RTJ, etc.) s'accouple avec un joint pour fournir un joint fiable.
(3) Le moyeu effilé aide à résister à la distorsion de l'anneau de bride, en aidant à maintenir l'intégrité du joint.
3. Résistance à la fatigue et à la vibration
La résistance inhérente et la distribution des contraintes le rendent très résistant à la défaillance de la fatigue des charges cycliques (par exemple, les démarrages / arrêts de la pompe, les surtensions de pression) et les vibrations mécaniques.
