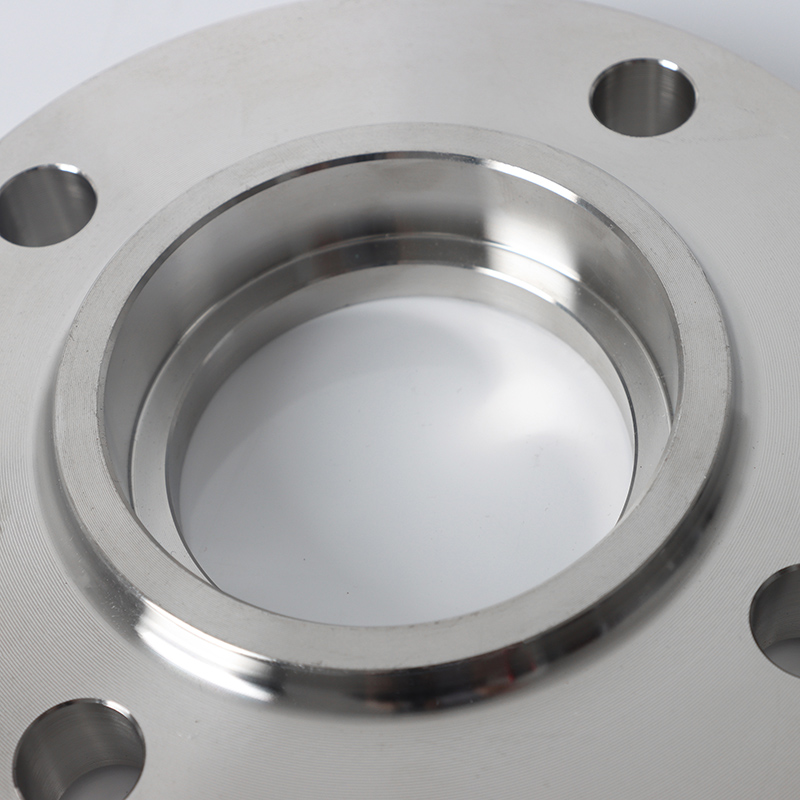

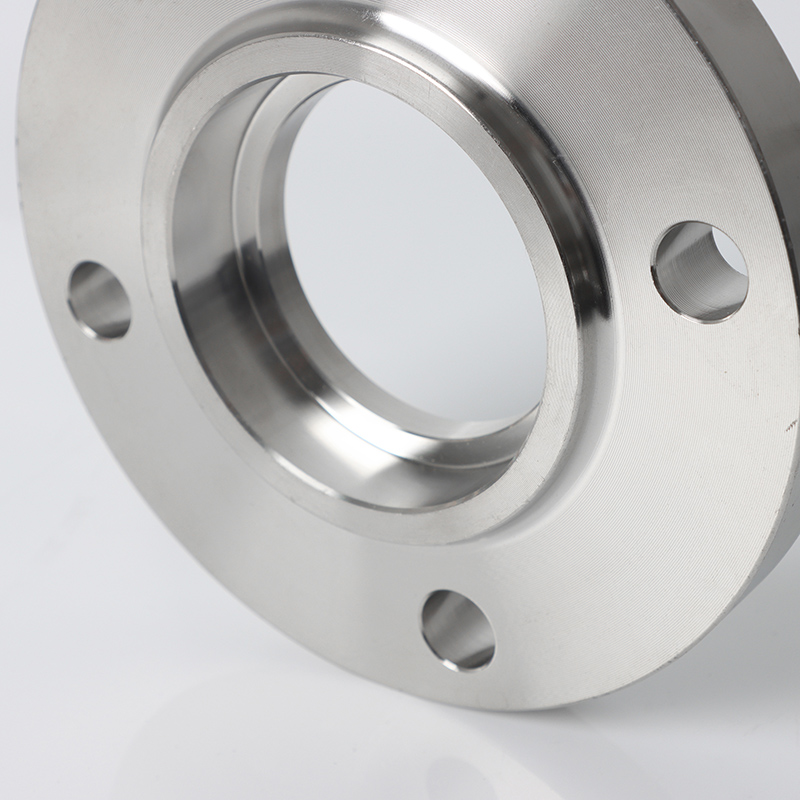

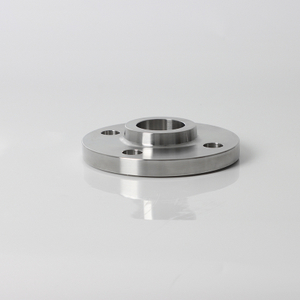

Bride SW
SDFL

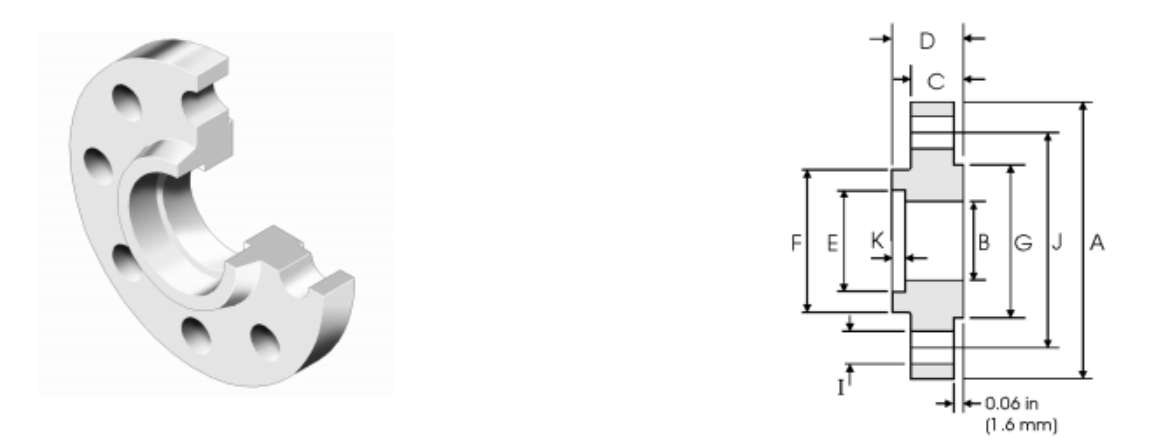

| Taille nominale | Diamètre extérieur | Diamètre de la douille | Hauteur de la bride | Bride Hauteur globale | Diamètre de l'alésage | Profondeur de socket | Diamètre de la gêne de soudure | Diamètre de la face de scellement | Nombre de trous de boulons | Diamètre du trou du boulon | Diamètre du cercle central | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 |
| 25 | 1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 |
| 32 | 1-1 / 4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 |
| 40 | 1-1 / 2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 |
| 65 | 2-1 / 2 | 177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 |
Applications et fonctionnalités des brides de soudure à douille
Scénarios d'application:
1. lignes de petite pression haute pression (lignes d'impulsion des instruments, contrôle hydraulique, NPS ≤ 2 ')
2. Lignes de traçage en amont, connexions de soupapes de décharge (température ≤ 400 ° C)
3. Systèmes de fluides pureté (soudure sans espace morte, PR ≤ 0,8 μm)
4. CARBIERS DE CARBURANT / LUBELLE (Résistance aux vibrations)
5. Nucléaire Island Instruments Lignes (ASME III-NC Certified)
Caractéristiques clés:
Joint robuste: tuyau inséré dans la douille + soudure de filet → fuite zéro
Résistance aux vibrations: soudure loin du débit, résiste> 500 Hz
Installation facile: pas de biseau de tuyau, 40% d'alignement et de soudage plus rapide
Capacité P / T élevée: classe 3000 / PN 100, ≤550 ° C (acier en alliage)
Zéro stagnation: contact fluide lisse, rencontre 3-A / EHEDG sanitaire
Solutions personnalisées: partagez des spécifications de fluide - Nous optimions la profondeur et l'écart de la prise!
| Taille nominale | Diamètre extérieur | Diamètre de la douille | Hauteur de la bride | Bride Hauteur globale | Diamètre de l'alésage | Profondeur de socket | Diamètre de la gêne de soudure | Diamètre de la face de scellement | Nombre de trous de boulons | Diamètre du trou du boulon | Diamètre du cercle central | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 |
| 25 | 1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 |
| 32 | 1-1 / 4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 |
| 40 | 1-1 / 2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 |
| 65 | 2-1 / 2 | 177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 |
Applications et fonctionnalités des brides de soudure à douille
Scénarios d'application:
1. lignes de petite pression haute pression (lignes d'impulsion des instruments, contrôle hydraulique, NPS ≤ 2 ')
2. Lignes de traçage en amont, connexions de soupapes de décharge (température ≤ 400 ° C)
3. Systèmes de fluides pureté (soudure sans espace morte, PR ≤ 0,8 μm)
4. CARBIERS DE CARBURANT / LUBELLE (Résistance aux vibrations)
5. Nucléaire Island Instruments Lignes (ASME III-NC Certified)
Caractéristiques clés:
Joint robuste: tuyau inséré dans la douille + soudure de filet → fuite zéro
Résistance aux vibrations: soudure loin du débit, résiste> 500 Hz
Installation facile: pas de biseau de tuyau, 40% d'alignement et de soudage plus rapide
Capacité P / T élevée: classe 3000 / PN 100, ≤550 ° C (acier en alliage)
Zéro stagnation: contact fluide lisse, rencontre 3-A / EHEDG sanitaire
Solutions personnalisées: partagez des spécifications de fluide - Nous optimions la profondeur et l'écart de la prise!
