| Quantité: | |
|---|---|
Bride SW
SDFL
| Taille nominale | Diamètre extérieur | Diamètre de la douille | Hauteur de la bride | Bride Hauteur globale | Diamètre de l'alésage | Profondeur de socket | Diamètre de la gêne de soudure | Diamètre de la face de scellement | Nombre de trous de boulons | Diamètre du trou du boulon | Diamètre du cercle central | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 120.6 | 15.7 | 22.3 | 31.7 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 22.3 | 82.6 |
| 20 | 3/4 | 130 | 20.8 | 25.4 | 35 | 27.7 | 11.1 | 44.4 | 42.9 | 4 | 22.3 | 88.9 |
| 25 | 1 | 149.3 | 26.7 | 28.4 | 41.1 | 34.5 | 12.7 | 52.3 | 50.8 | 4 | 25.4 | 101.6 |
| 32 | 1-1 / 4 | 158.7 | 35.1 | 28.4 | 41.1 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 25.4 | 111.3 |
| 40 | 1-1 / 2 | 177.8 | 40.9 | 31.75 | 44.5 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 28.4 | 124 |
| 50 | 2 | 215.9 | 52.6 | 38.1 | 57.15 | 62 | 17.5 | 104.6 | 91.9 | 8 | 25.4 | 165.1 |
| 65 | 2-1 / 2 | 244.3 | 62.7 | 41.1 | 63.5 | 74.7 | 19 | 123.9 | 104.6 | 8 | 28.4 | 190.5 |

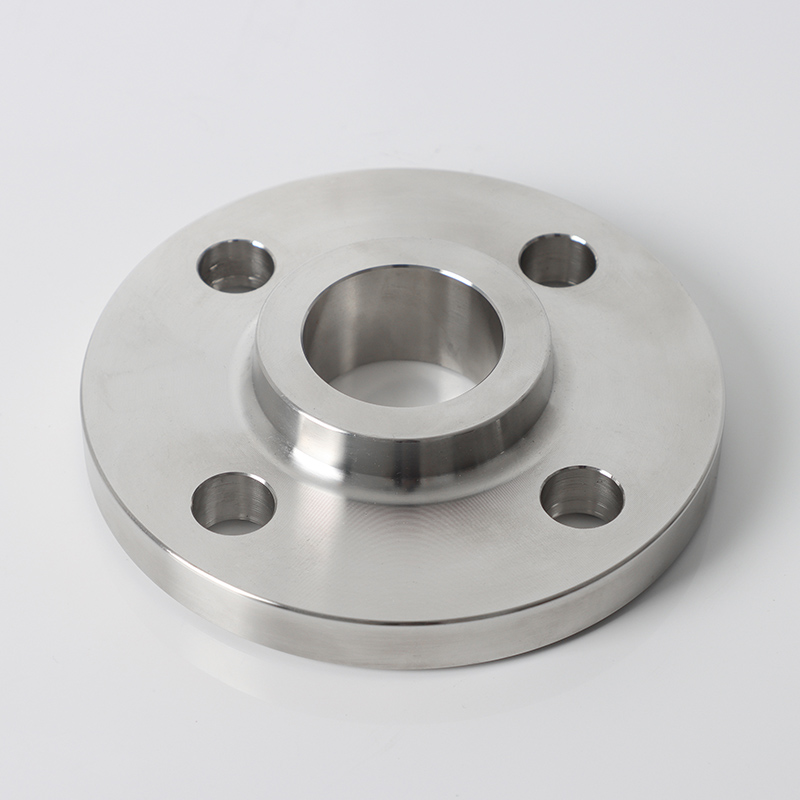

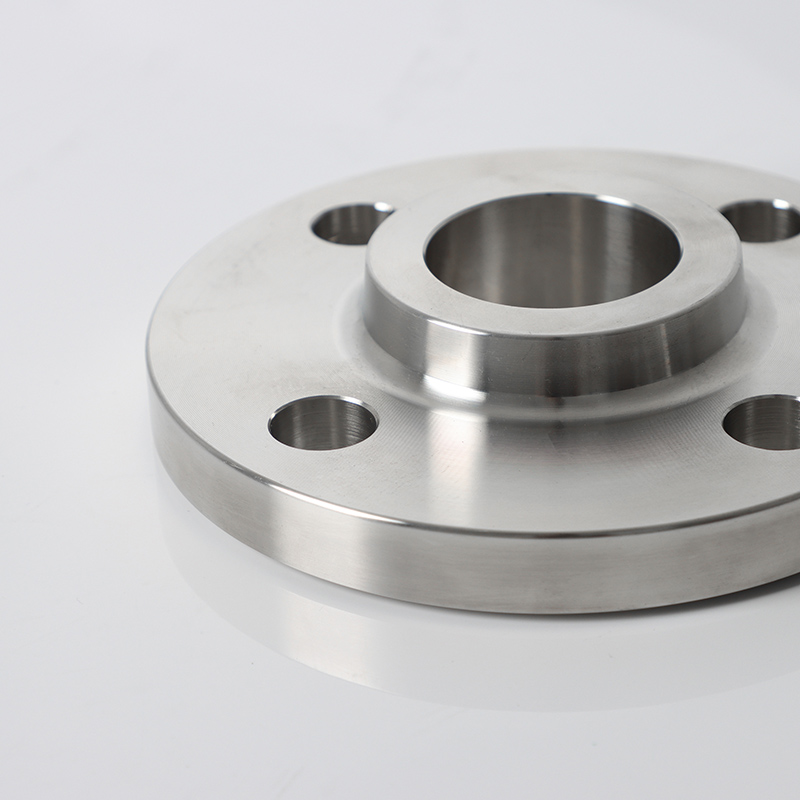

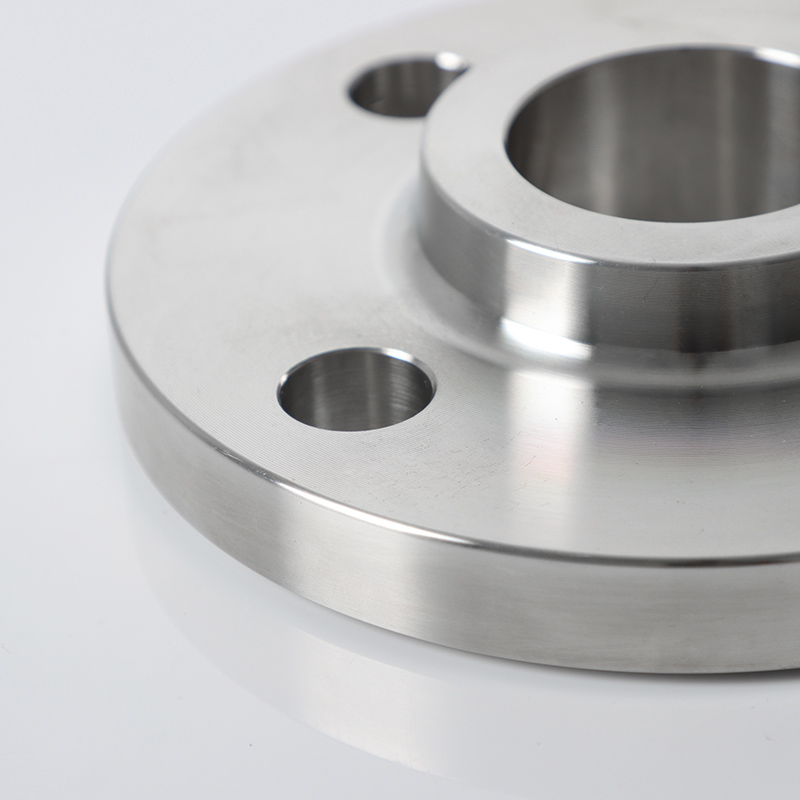

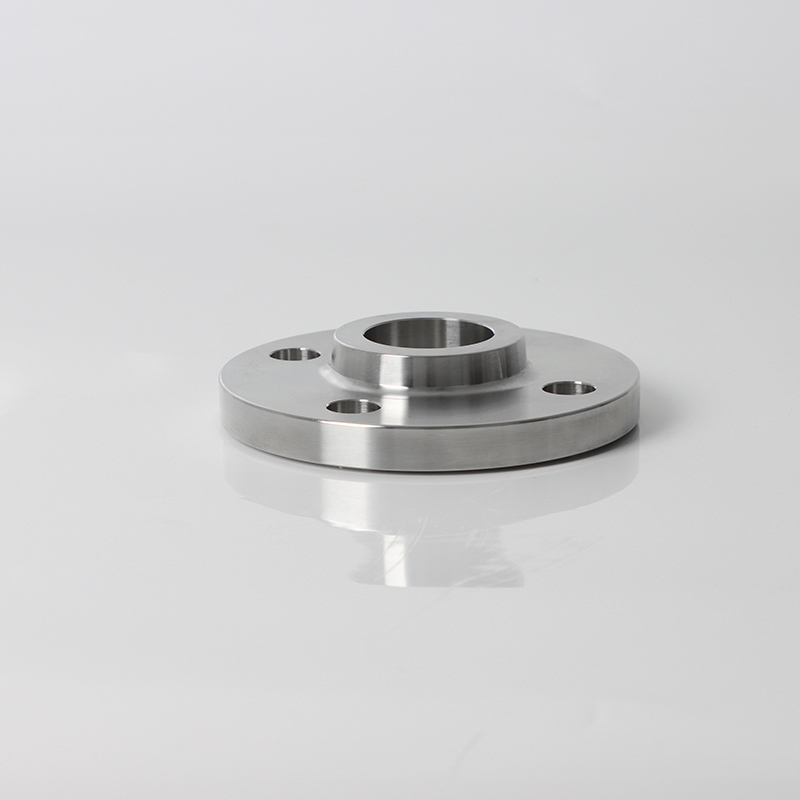

La bride ANSI B61.5 1500lb SS SS SS SW offre des connexions de pipeline à usage lourd pour les systèmes industriels à haute pression. Sa conçue de précision conception de soudure de socket (SW) crée des articulations sans fuite capables de résister à la pression de fonctionnement de 1500 psi (10,3 MPa) , ce qui le rend idéal pour les applications critiques. Construit à partir de 316 en acier inoxydable (1,4401) - amélioré avec du molybdène pour une résistance à la corrosion supérieure - il excelle dans des environnements agressifs où les aciers inoxydables standard échouent.
Paramètre | Détails |
Standard | ANSI B61.5 (équivalent à ASME B16.5 Classe 1500) |
Matériel | Acier inoxydable 316 (1.4401) |
Cote de pression | 1500 lb (10,3 MPa) |
Dimensions | OD: 121 mm, cercle de boulons: 82,6 mm, épaisseur: 22,5 mm |
Trous des boulons | 4x m22 (diamètre du cercle de tangage 82,6 mm) |
Type de joint | Face surélevée (RF, 6,4 mm de hauteur) |
Plage de température | -50 ° C à 600 ° C |
Fiabilité de la soudure du socket : La conception de la prise contre-crédite permet le soudage du filet à pleine pénétration (par section ASME BPVC IX), éliminant la corrosion des crevasses et réduisant la concentration de contraintes de 40%.
Résistance à la corrosion avancée : 316 La teneur en molybdène de 2 à 3% en acier inoxydable résiste aux piqûres de chlorure dans les environnements de transformation de l'eau de mer, de la saumure et des produits chimiques avec des niveaux de chlorure jusqu'à 10 000 ppm.
Stabilité à haute température : maintient la résistance à la traction supérieure à 500 MPa à 600 ° C + , adaptée aux systèmes de transfert de vapeur et d'huile chaude surchauffés dans les raffineries.
Ingénierie personnalisée : Disponible avec des extrémités filetées NPT ou des configurations de joint de relevé pour une intégration transparente avec des systèmes mixtes ANSI / ENP.
REFIGIERES : Relie les lignes d'hydrogène à haute pression dans les unités de fissuration catalytiques, avec 316 en acier inoxydable résistant à la corrosion d'acide sulfurique à partir de sous-produits de processus.
Terminaux de GNL : utilisés dans les lignes de transfert de GNL cryogéniques, en maintenant la ductilité à -162 ° C tout en empêchant les fuites de méthane dans les installations de stockage.
Génération électrique : gère 1500 psi de vapeur dans les systèmes de dérivation de la turbine, avec une étanchéité RF assurant des fuites nulles dans les circuits d'eau d'alimentation de la chaudière.
Q: Quelle procédure de soudage est recommandée pour les soudures à douille?
R: Utilisez le soudage GTAW (TIG) avec le métal de remplissage ER316L, en suivant les procédures qualifiées de section BPVC ASME pour assurer l'intégrité de la soudure.
Q: Cette bride peut-elle se connecter aux tuyaux métriques?
R: Oui, en utilisant les réducteurs de transition NPS 1/2 à DN15 (ANSI à EN) avec des cotes de pression compatibles pour maintenir l'intégrité du système.
Q: Quelles méthodes de test de fuite conviennent?
R: Pour les applications critiques, effectuez des tests de spectrométrie de masse d'hélium (ISO 15184) pour détecter les fuites aussi petites que 1x10⁻⁹ Mbar · l / s.
