Scénarios d'application

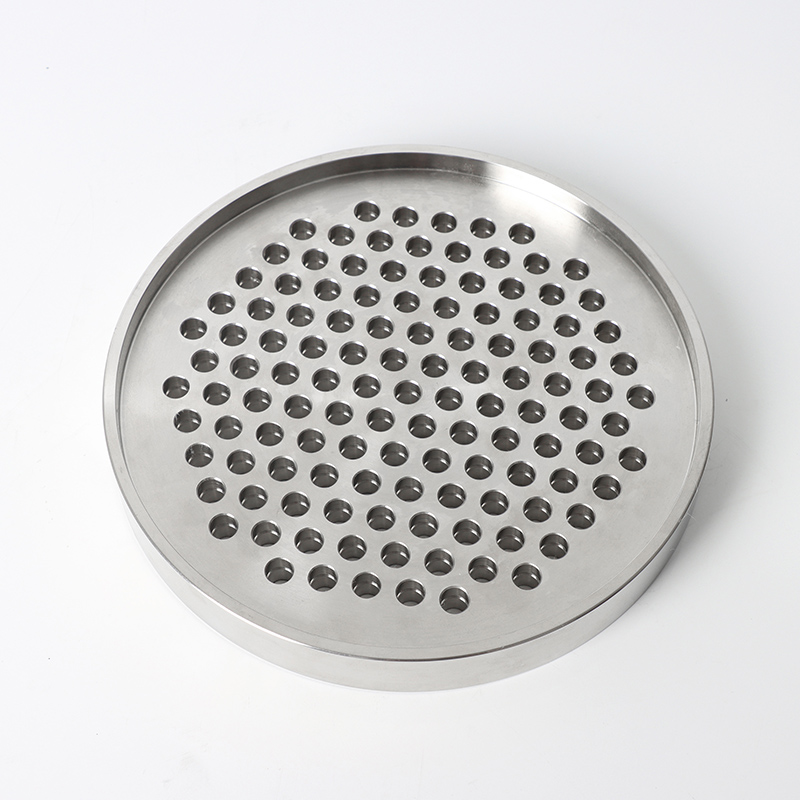

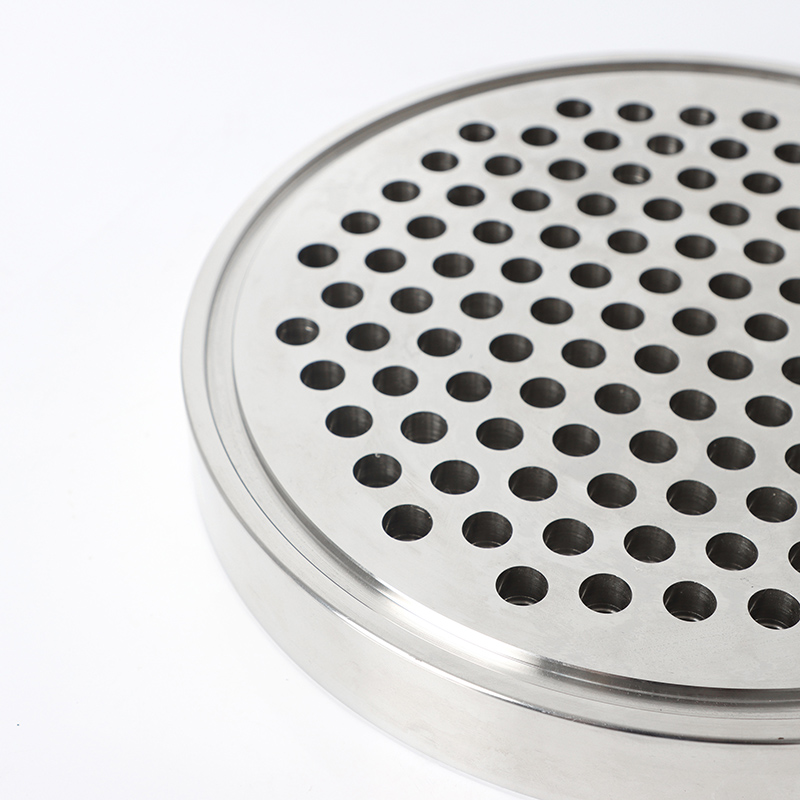

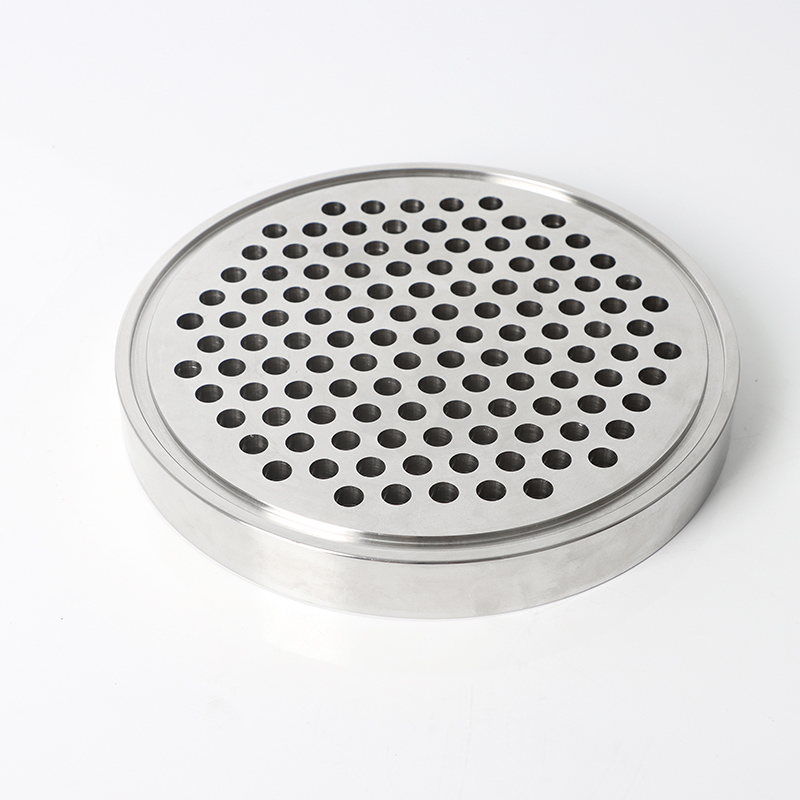

Les brides de feuille de tube standard américaines (conformes à l'ASME B16.5 / B16.47) sont principalement utilisées pour les connexions de pipeline dans des équipements tels que les échangeurs de chaleur, les condenseurs et les chaudières. Les applications typiques comprennent: l'industrie pétrochimique, l'industrie de l'énergie, l'industrie pharmaceutique / alimentaire et l'ingénierie offshore.
Normes de matériaux de fabrication
Normes de matériaux, scénarios d'application, limites de résistance à la température
ASTM A105: Utilisation industrielle générale pour l'acier au carbone, -29 ~ 425 ℃
ASTM A182: F304 / F316, acier inoxydable, résistant à la corrosion, -196 ~ 800 ℃
ASTM A516 GR.70: Vesseaux à basse température, -46 ~ 350 ℃
Hastell C276: ACCIDE-TEMPELS, ACTÉRA (comme l'acide sulfurique, l'acide chlorhydrique), -196 ~ 400 ℃
Précautions d'installation
Exigences de soudage
Soudage de la feuille de tube et de la bride:
utilisez du GTAW (soudage à l'arc de tungstène à gaz) pour le support + SMAW (soudage à l'arc métallique blindé) pour le remplissage.
Après le soudage, le soulagement du contrainte (PWHT) est nécessaire, en particulier pour les matériaux en acier au carbone.
Protection de la surface d'étanchéité: Couverture d'un couvercle protecteur pendant le soudage pour empêcher la surface d'étanchéité d'être endommagé par des éclaboussures. Contrôle du couple de
serrage du boulon
(en prenant la classe 150 DN200 comme exemple):
Spécification du boulon: M24 (ASTM A193 B7)
Valeur de couple: 450 - 500 n · m (serrer en 3 étapes de serrage croisé)
Sélection du joint: pour la surface RF: joint non métallique (comme le graphite); Pour la surface de RTJ: Joint du cycle métallique (octogonal / ovale)
Compensation de dilatation thermique
La différence de coefficients d'expansion thermique entre la feuille de tube et les matériaux de la coque peut entraîner une fuite. Les joints d'expansion ou les connexions flexibles doivent être conçues.
