| Quantité: | |
|---|---|

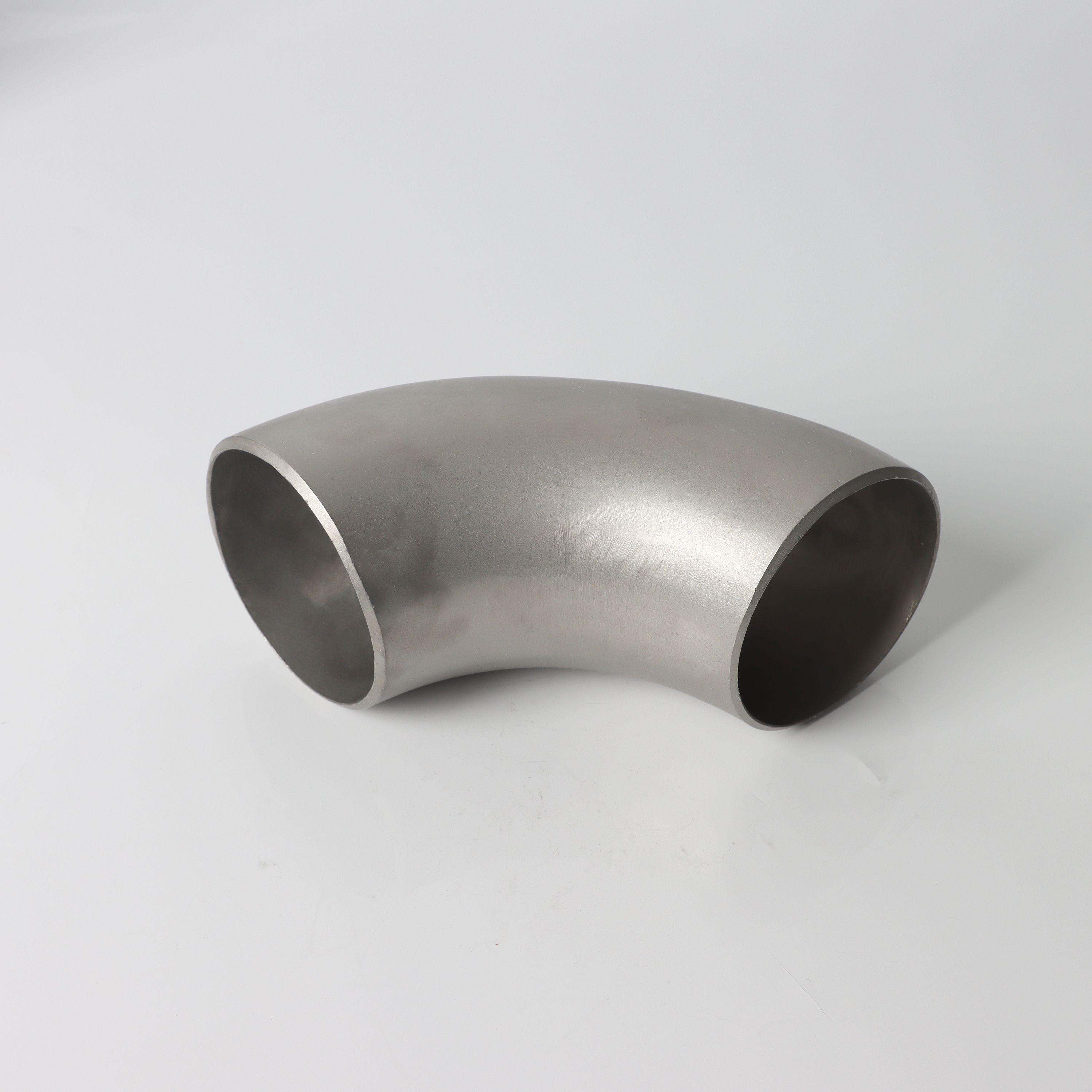

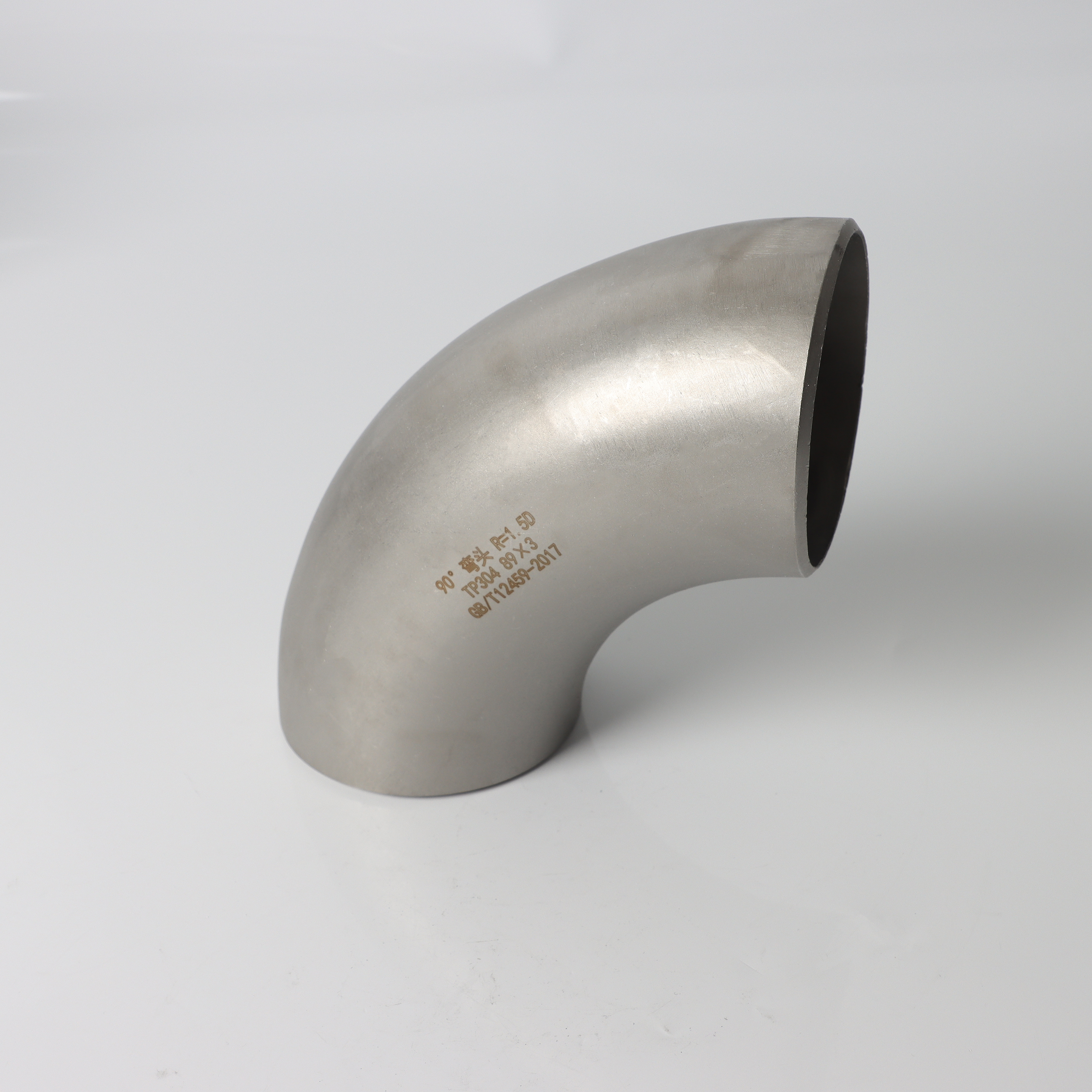

90El
SDFL

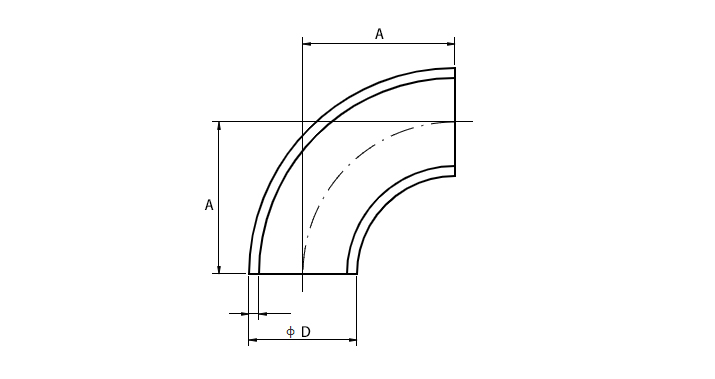

| Taille nominale | Diamètre extérieur | Dimension centrale à l'extrémité |
| DN | D | A |
| 15 | 21.3 | 38 |
| 20 | 26.9 | 38 |
| 25 | 33.7 | 38 |
| 32 | 42.4 | 48 |
| 40 | 48.3 | 57 |
| 50 | 60.3 | 76 |
| 65 | 73 | 95 |
| 80 | 88.9 | 114 |
| 100 | 114.3 | 152 |
| 125 | 141.3 | 190 |
| 150 | 168.3 | 229 |
| 200 | 219.1 | 305 |
| 250 | 273 | 381 |
| 300 | 323.9 | 457 |
| 350 | 355.6 | 533 |
| 400 | 406.4 | 610 |
| 450 | 457 | 686 |
| 500 | 508 | 762 |
| 550 | 559 | 838 |
| 600 | 610 | 914 |
| 650 | 660 | 991 |
| 700 | 711 | 1067 |
| 750 | 762 | 1143 |
| 800 | 813 | 1219 |
| 850 | 864 | 1295 |
| 900 | 914 | 1372 |
| 950 | 965 | 1448 |
| 1000 | 1016 | 1524 |
| 1050 | 1067 | 1600 |
| 1100 | 1118 | 1676 |
| 1150 | 1168 | 1753 |
| 1200 | 1219 | 1829 |
| 1300 | 1321 | 1981 |
| 1400 | 1422 | 2134 |
| 1500 | 1524 | 2286 |
Scénarios d'application:
Pipeline pétrochimique: redirection d'huile à haute température (par exemple, sortie de colonne à vide) pour empêcher la cokédiction turbulente
Système de nettoyage pharmaceutique: redirection du liquide stérile (EP RA≤0,4 μm) avec zéro zones mortes
Salle des machines à navires: Redirection de la conduite de carburant dans les salles de machines serrées (d≤ 100 mm), résistantes aux vibrations
Caractéristiques clés:
Efficacité de direction: courbure optimisée CFD: R = 1,5D réduit ΔP à 0,2 par diamètre
Conception résistante à l'usure: superposition en carbure de tungstène sur les extrados (≥65 hrc), 5x augmentation de la durée de vie
Économie d'installation: les coudes préfabriqués économisent 40% de main-d'œuvre vs flexion sur le terrain pour DN> 200 mm
Solution personnalisée: Partagez P / Velocity / Media → Optimiser le rayon Bend!
| Taille nominale | Diamètre extérieur | Dimension centrale à l'extrémité |
| DN | D | A |
| 15 | 21.3 | 38 |
| 20 | 26.9 | 38 |
| 25 | 33.7 | 38 |
| 32 | 42.4 | 48 |
| 40 | 48.3 | 57 |
| 50 | 60.3 | 76 |
| 65 | 73 | 95 |
| 80 | 88.9 | 114 |
| 100 | 114.3 | 152 |
| 125 | 141.3 | 190 |
| 150 | 168.3 | 229 |
| 200 | 219.1 | 305 |
| 250 | 273 | 381 |
| 300 | 323.9 | 457 |
| 350 | 355.6 | 533 |
| 400 | 406.4 | 610 |
| 450 | 457 | 686 |
| 500 | 508 | 762 |
| 550 | 559 | 838 |
| 600 | 610 | 914 |
| 650 | 660 | 991 |
| 700 | 711 | 1067 |
| 750 | 762 | 1143 |
| 800 | 813 | 1219 |
| 850 | 864 | 1295 |
| 900 | 914 | 1372 |
| 950 | 965 | 1448 |
| 1000 | 1016 | 1524 |
| 1050 | 1067 | 1600 |
| 1100 | 1118 | 1676 |
| 1150 | 1168 | 1753 |
| 1200 | 1219 | 1829 |
| 1300 | 1321 | 1981 |
| 1400 | 1422 | 2134 |
| 1500 | 1524 | 2286 |
Scénarios d'application:
Pipeline pétrochimique: redirection d'huile à haute température (par exemple, sortie de colonne à vide) pour empêcher la cokédiction turbulente
Système de nettoyage pharmaceutique: redirection du liquide stérile (EP RA≤0,4 μm) avec zéro zones mortes
Salle des machines à navires: Redirection de la conduite de carburant dans les salles de machines serrées (d≤ 100 mm), résistantes aux vibrations
Caractéristiques clés:
Efficacité de direction: courbure optimisée CFD: R = 1,5D réduit ΔP à 0,2 par diamètre
Conception résistante à l'usure: superposition en carbure de tungstène sur les extrados (≥65 hrc), 5x augmentation de la durée de vie
Économie d'installation: les coudes préfabriqués économisent 40% de main-d'œuvre vs flexion sur le terrain pour DN> 200 mm
Solution personnalisée: Partagez P / Velocity / Media → Optimiser le rayon Bend!
